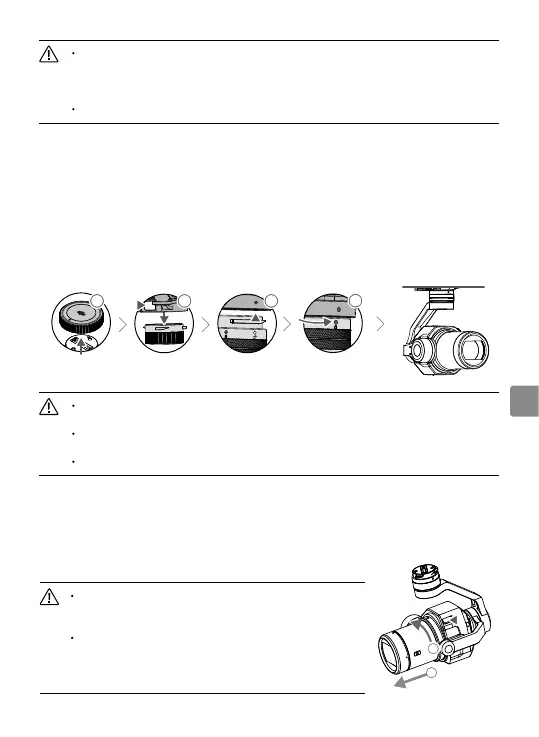

Instalar a Zenmuse X7 numa aeronave
Os passos seguintes indicam como instalar a Zenmuse X7 num drone Inspire 2 da DJI:
1. Retire a suspensão cardã da Zenmuse X7
2. Prima o botão de libertação da suspensão cardã e da câmara no Inspire 2. Rode a tampa da
suspensão cardã no Inspire 2 para a remover.
3. Alinhe o ponto branco na suspensão cardã com o ponto vermelho no Inspire 2 e introduza a
suspensão cardã.
4. Rode o bloqueio da suspensão cardã para a posição de bloqueio alinhando os pontos vermelhos.
Remover a lente da câmara
Para remover a lente da câmara, mantenha premido o botão de libertação da lente e rode a lente da
câmara no sentido inverso aos ponteiros do relógio para a libertar.
Instale a lente da câmara com a lente volta para baixo para evitar a entrada de pó no
sensor, o que pode afetar negativamente o desempenho. Não toque na unidade do sensor
se encontrar poeira ou impurezas e consulte o manual do utilizador para saber como limpar
a unidade do sensor.
Não prima o botão de libertação da lente quando instalar a lente.
Certifique-se sempre de que o Conector da suspensão cardã 2.0 no Inspire 2 está
corretamente posicionado na instalação, caso contrário, a câmara não poderá ser instalada.
Retire a Zenmuse X/ premindo no botão de libertação da suspensão cardã e da câmara no
Inspire 2.
Apenas remova a Zenmuse X7 depois de desligar a aeronave.
Não remova o protetor de lente e o anel estabilizador quando
colocar a tampa da lente e a tampa traseira da lente para
proteger a lente.
Fixe a estrutura da câmara na montagem da lente, a
suspensão cardã no conector da suspensão cardã e a tampa
da lente e a tampa traseira da lente para proteção após
remover a lente da câmara.
A
B
2 3
4
11
