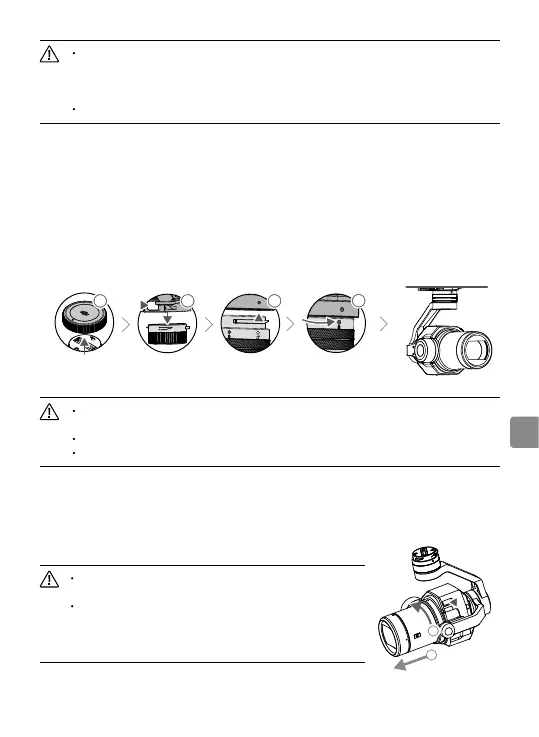

Montagem da Zenmuse X7 em uma aeronave.
As instruções a seguir mostram como montar a Zenmuse X7 em um drone Inspire 2 da DJI:
1. Remova a tampa do estabilizador do Zenmuse X7.
2. Pressione o botão de liberação do estabilizador e da câmera no Inspire 2. Gire a tampa do
estabilizador no Inspire 2 para removê-la.
3. Alinhe o ponto branco no estabilizador com o ponto vermelho no Inspire 2 e insira o estabilizador.
4. Gire a trava do estabilizador até a posição travada, alinhando os pontos vermelhos.
Remoção da lente da câmera
Para remover a lente da câmera, mantenha pressionado o botão de liberação da lente, gire a câmera
no sentido anti-horário para desencaixá-la.
Monte a lente com a lente da câmera virada para baixo, para evitar que poeira entre
no sensor, o que pode afetar negativamente seu desempenho. NÃO toque na unidade
do sensor se encontrar poeira ou impurezas. Consulte o Manual do Usuário para obter
informações de como limpar a unidade do sensor.
NÃO pressione o botão de liberação da lente ao encaixá-la.
Certique-se sempre de que o Gimbal Connector 2.0 do Inspire 2 esteja na posição correta
ao montar, caso contrário, não será possível montar a câmera.
Remova a Zenmuse X7 pressionando o estabilizador e o botão de desencaixe no Inspire 2.
Somente remova a Zenmuse X7 após desligar a aeronave.
NÃO remova o anel de balanceamento e a tampa da lente ao
encaixar a tampa e a tampa traseira da lente para protegê-la.
Prenda a tampa do corpo da câmera no suporte da lente,
a tampa do estabilizador no conector do estabilizador, e a
tampa da lente e a tampa traseira na lente, para proteção,
após remover a lente da câmera.
A
B
2 3
4
