MONTAGGIO DEL MOTORE E DELL’ALBERO
ATTENZIONE: prima di eseguire qualsiasi operazione sul Dacespugliatore /
tagliabordi spegnere il motore e rimuovere il connettore della
candela d’accensione. Indossare sempre i guanti di
protezione!
ATTENZIONE: avviare il Dacespugliatore / tagliabordi solo dopo averne
completato il montaggio.

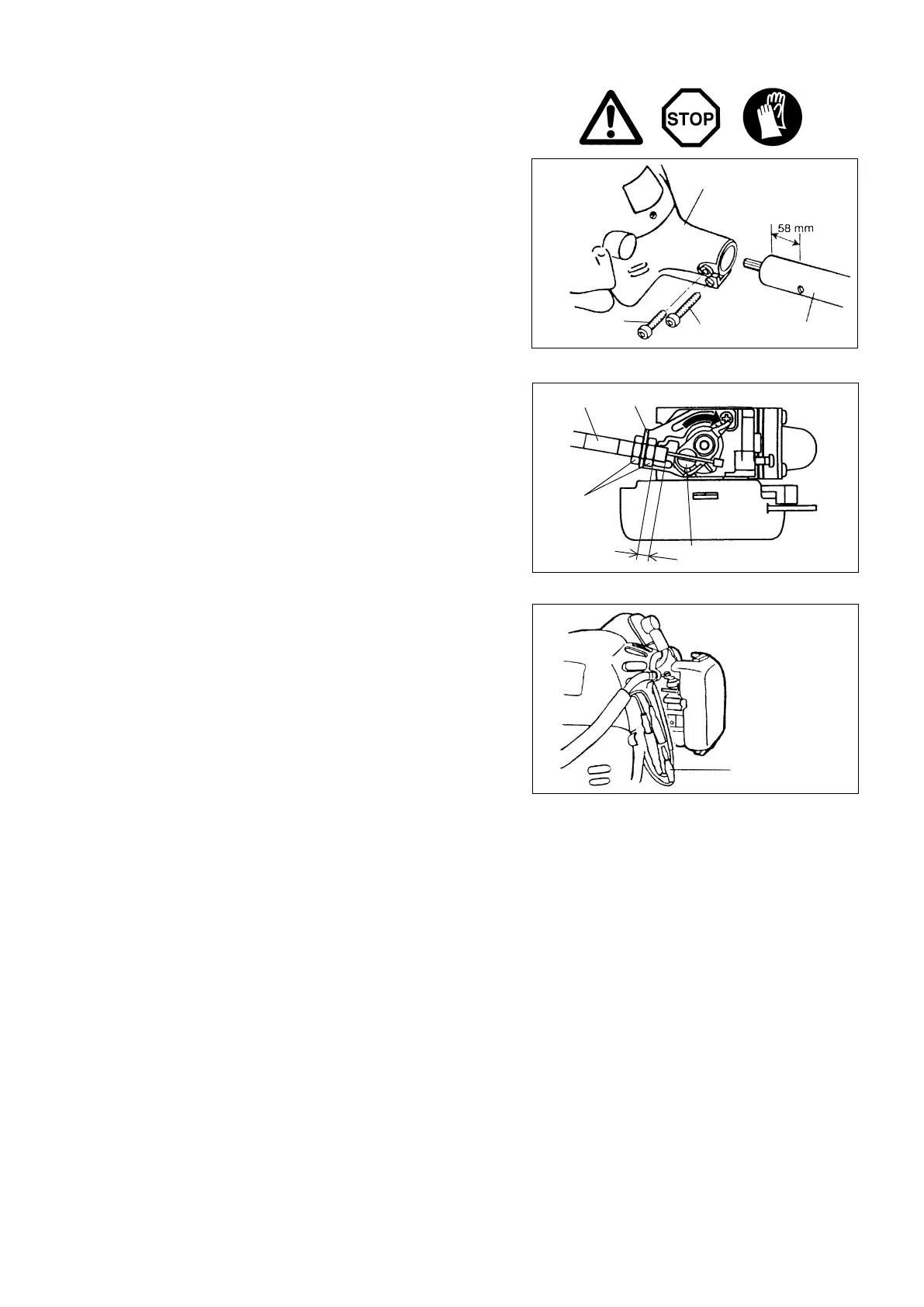

– Inserite l’albero di trazione nella scatola portante (Fig.)
NOTA: Inserite sempre l’albero di trazione nella scatola portante fino in fondo
(appros. 58 mm). Se il tubo interiore resiste alla inserzione completa
dell’albero di trazione, cercate di inserirlo dinuovo dopo aver fatto girare
leggermente lo albero di trazione o la rondella di supporto sulla scatola
del cambio per far combaciare l’albero interiore al foro sulla scatola
portante.
– Dopo esservi assicurati che l’albero di trazione è montato completamente e
propriamente, stringete la bullone a testa buca M5 x 14 e le bullone a testa
buca M5 x 25 per fissare l’albero di trazione.
– Metta il sostegno del carburatore (3) fra i 2 dadi (M6) (2) allegato al cavo di
comando (1) e stringe i 2 dadi (2) assicurandosi che la distanza (a) alla punta
della vite del cavo di comando sia di 3,0 - 4,0 millimetri. Poi, inserisca
l’estremitá del cavo di comando nella parte snodo (4) del carburatore.
– Collegare i cordoni con i fili del motore inserendoli uno nell’altro.
– Fissare il reccordo del col morsetto.
!
!
Scatola frizione
Bullone a testa
buca (M5x25)
Bullone a testa
buca (M5x14)
