Câbles Batterie
• Veillez à la qualité des raccordements et au bon serrage des connections.
• La câble rouge doit impérativement être raccordée à la batteries principale
• Les deux autres câbles oranges servent aux batteries moteur & auxiliaire
Section câbles
2.5 mm²
Longueur max
1.5m
Raccordements
Couleur Batterie
Rouge Servitude
Orange Moteur
Orange Aux
Fusibles
En cas de maintenance des fusibles, ceux-ci doivent être remplacés par des fusibles aux caractéristiques et
performances strictement identiques. Risques de dommages irréversibles sur le matériel.
Accès secteur
T3A (12V 10A) T4A (12V 15A)
Accès batterie
F15A (12V 10A) F20A (12V 15A)

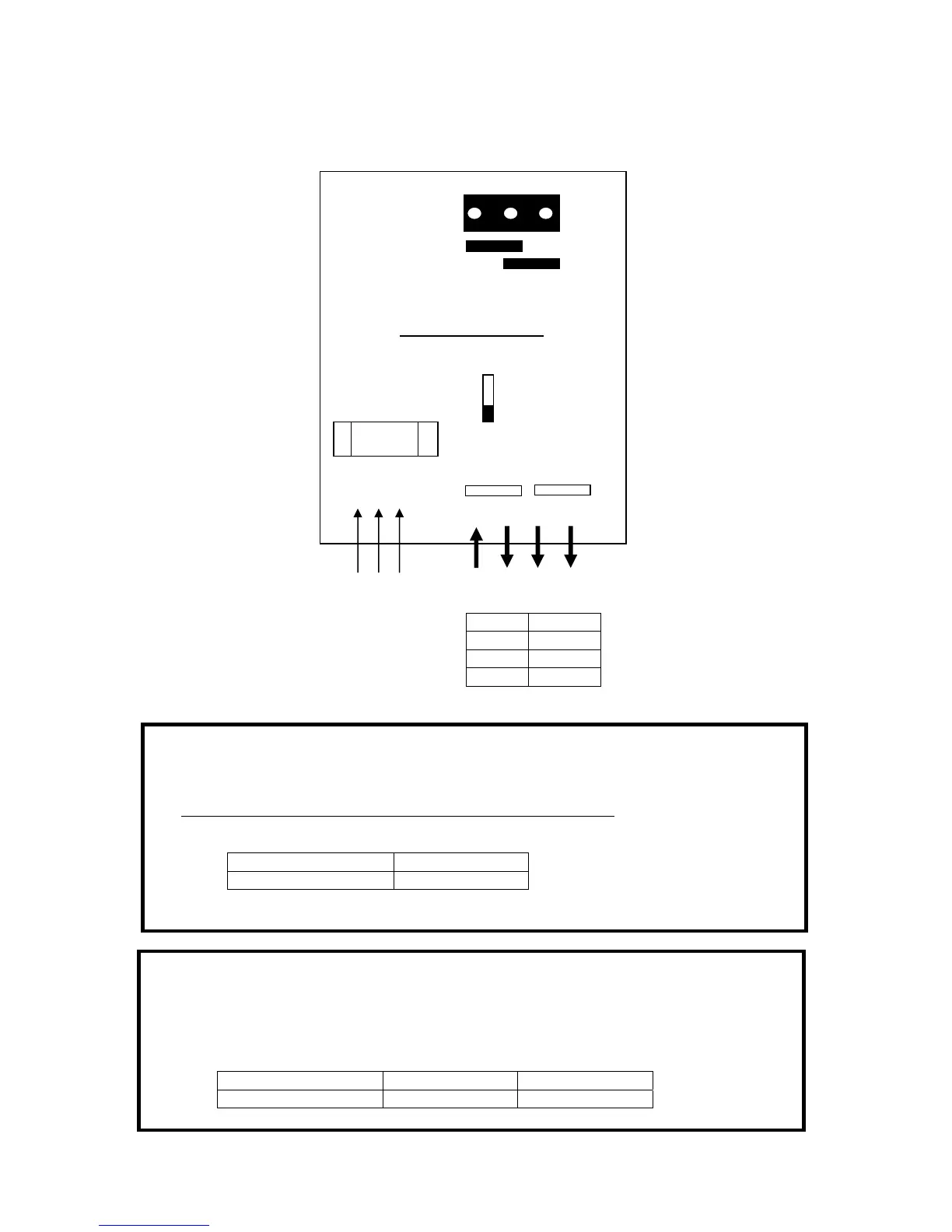

Carte Electronique
Sélecteur 115V /230V
115V
230V
Fusible secteur
Service Motor/Aux
Fusibles Batteries
Cables Batterie Câbles secteur
