Dolphin 12V 10A - Page 15

12V10A 12V15A
15
Cables Batería
• Por favor asegure de la instalación correcta y apropiada de todas las conexión eléctrica
• Es esencial que el cable rojo se conecte a la batería principal
• Conecte los dos naranjas uno al motor y el otro a la batería auxiliar
Entrada cables
2.5 mm²
Máx. longitud
1.5m
Conexiones
Color Batería
Rojo Servico
Naranja Motor
Naranja Auxilar
Fusibles
Deben reemplazarse los fusibles con fusibles que tienen características iguales y niveles de funcionamiento.
REYA no puede hacerse responsable de cualquier daño causado por no usar los recomendados.
Medición de entrada
T3A (12V 10A) T4A (12V 15A)
Entrada batería
F15A (12V 10A) F20A (12V 15A)

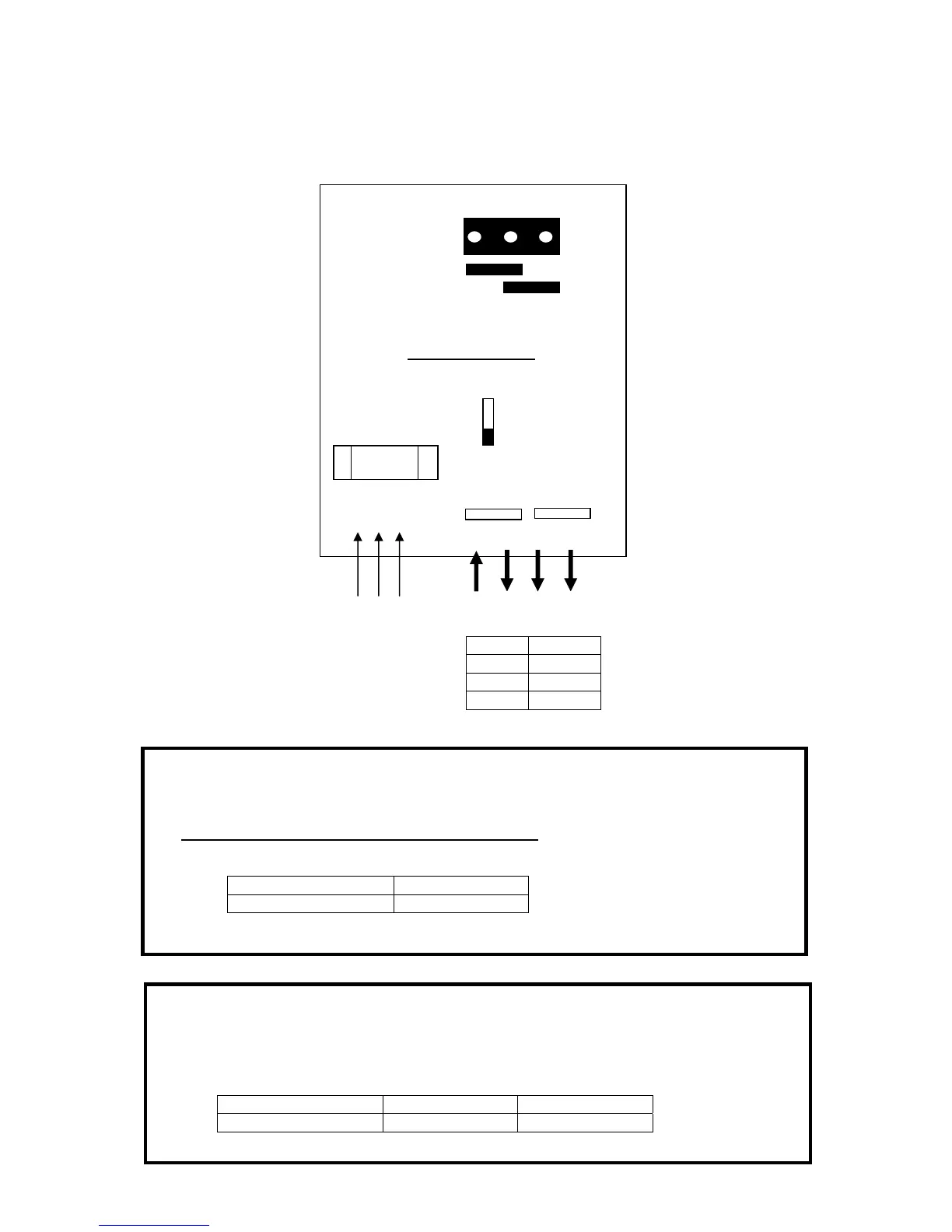

Placa electrónica
115V /230V interruptor
115V
230V
Fusible secteur
Service Motor/Aux
Fusibles Baterías
Cables Batería Câbles secteur
Pb-Ca
Nor
m
