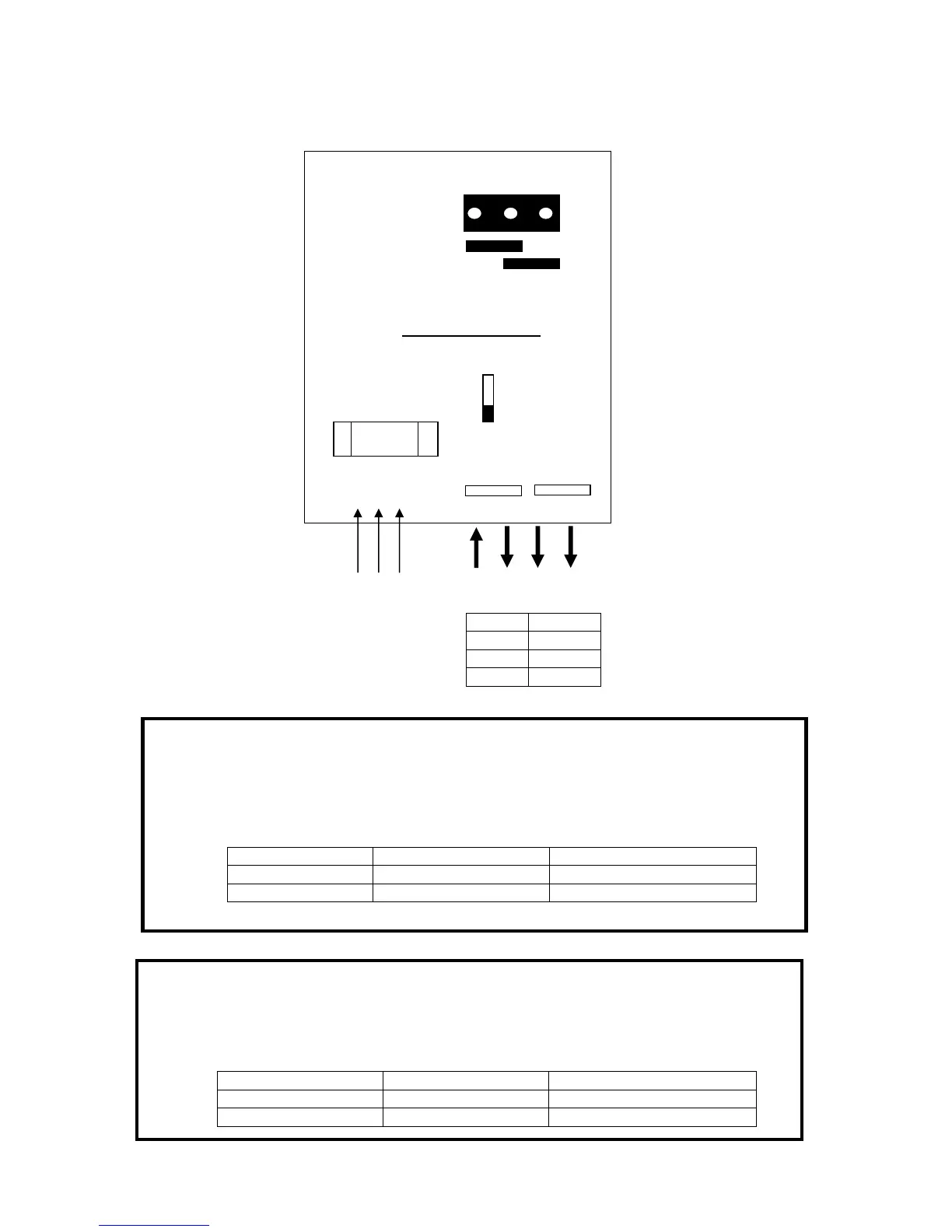

12V10A 12V15A
20
Cavi batteria
• Verificare l’esatto collegamento di tutte le connessioni elettriche.
• È fondamentale che il cavo rosso sia collegato alla batteria principale
• Collegare i due cavi arancione alla batteria del motore e a quella ausiliaria
12V10A 12V15A
Cavi d’entrata
3mm² 4mm²
Lunghezza massima
1.5m 1.5m
Connessioni
Colore Batteria
Rosso Servizio
Arancio Motore
Arancio Ausiliario
Fusibili
Sostituire i fusibili bruciati con altri con le stesse caratteristiche. La REYA non si riterrà responsabile di
eventuali danni causati dall’uso di fusibili diversi da quelli raccomandati.
12V 10A 12V 15A
Sezione d’entrata
T3A T4A
Entrata batteria
F15A F20A
Scheda elettronica
Commutatore 115V /230V
115V
230V
fusibile
Servizio Motore/Aux
Fusibili batterie
Battery Cables Input cables
Pb-Ca
Nor
