Page 12

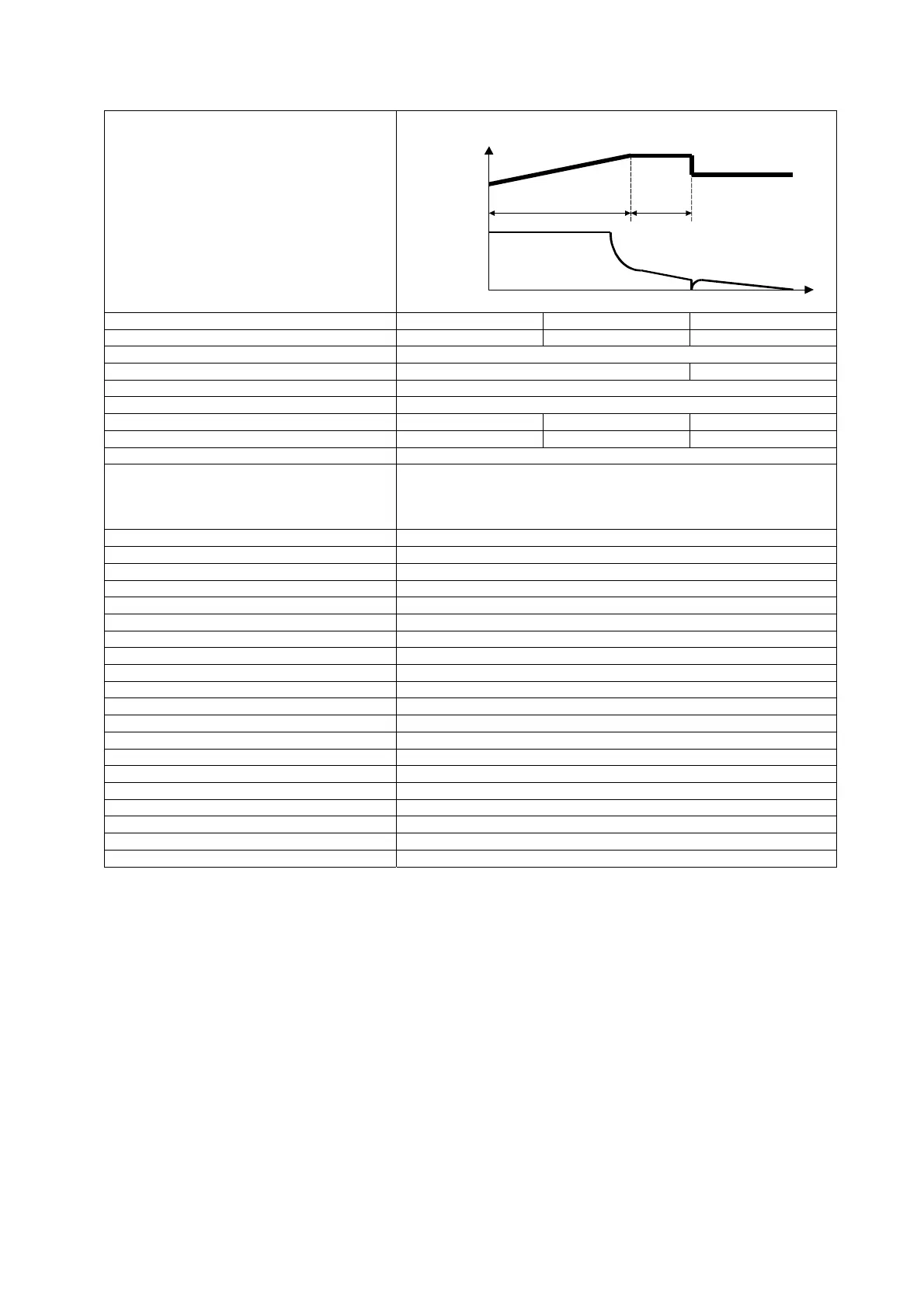

Position 9
DESULFATATION
17
,
0V
13
,
8V
V.bat
I.bat
T2 T1 : 1H max
T2 : 0,5 x T1
12V 30A 12V 40A 24V 20A
Réf Reya 299770 299703 299710
Egalisation manuelle Par bouton poussoir en façade (durée 2H)
Compensation en temp. +/- 15mV / °C +/- 30mV / °C
Tolérance tensions +/- 2%
Ondulation résiduelle < 1%
Courant de charge 30A (+/-5%) 40A (+/-5%) 20A (+/-5%)
Fusibles de sortie 2 x F20A 2 x F30A F30A
Protections En cas de surcharge en sortie, de court-circuit en sortie, de
température interne excessive, de température batterie excessive
(option), de capteur externe défectueux (option), de défaut
surtension en sortie, de défaut général par fusible
Visu en façade Afficheur 6 leds
Visu à distance Panneau OCTOPUS « Control panel »
Topologie Forward à 50Khz + PFC intégré
Contrôle commande Numérique par microcontrôleur RISC
Climatique 0°C à 50°C
Stockage -20°C à 70°C
Humidité 10% à 90% (sans condensation)
CEM EN50081-1 & EN50082-1
Sécurité EN60335-1
Convection Forcée par ventilateur thermostaté
Coffret En aluminium peint avec flanges en plastique
Fixation Murale par 4 vis M4
Haut. x larg. x prof. 270 x 290 x 120 mm
Poids 4Kg
Raccordements secteur Bornier 2 points (4mm2 max.) & PE
Raccordements batteries Goujons M6
Capteur externe Bornier 2 points (1mm2 max)
Nota : Au niveau des différentes courbes de charges et dans le cadre de la version 24V 20A, les niveaux de
tensions sont à multiplier par 2
