I FORBINDELSE MED INSTALLASJONEN OG TILKOPLINGEN MÅ APPARATETS
GASSLEDNING IKKE VRIS, TREKKES ELLER UTSETTES FOR ANDRE BELASTNINGER.
MODELL
TOTAL NOMINELL TERMISK
EFFEKT
NØDVENDIG LUFTVOLUM
FOR FORBRENNING
FO290TD - FO290TS
FO300 - FO300L
FO390TD - FO390TS
FO211FGT - FO291TD - FO291TS
FO311 - FO391TD - FO391TS
FO457 - FO502 -VN555 - VN565
FO500 - FO501
FO200FT - FO200FTFE
1,6 KW - 116 gr/h
2,8 KW - 204 gr/h
3,2 m
3
/h
5,6 m
3
/h
1,2 KW - 87 gr/h
1,287
2,4 m
3
/h
2,
KATEGORI OG INSTALLASJONSLAND
GASSTRYKK
30 mbar Butan (G30)
30 mbar Propan (G31)
28-30 mbar Butan (G30)
37 mbar Propan (G31)
I3B/P(30)
AT BE DE DK FI GB NL NO PT SE SI
I3+ (28-30/37)
BE CH ES FR GB IE IT PT SI
104

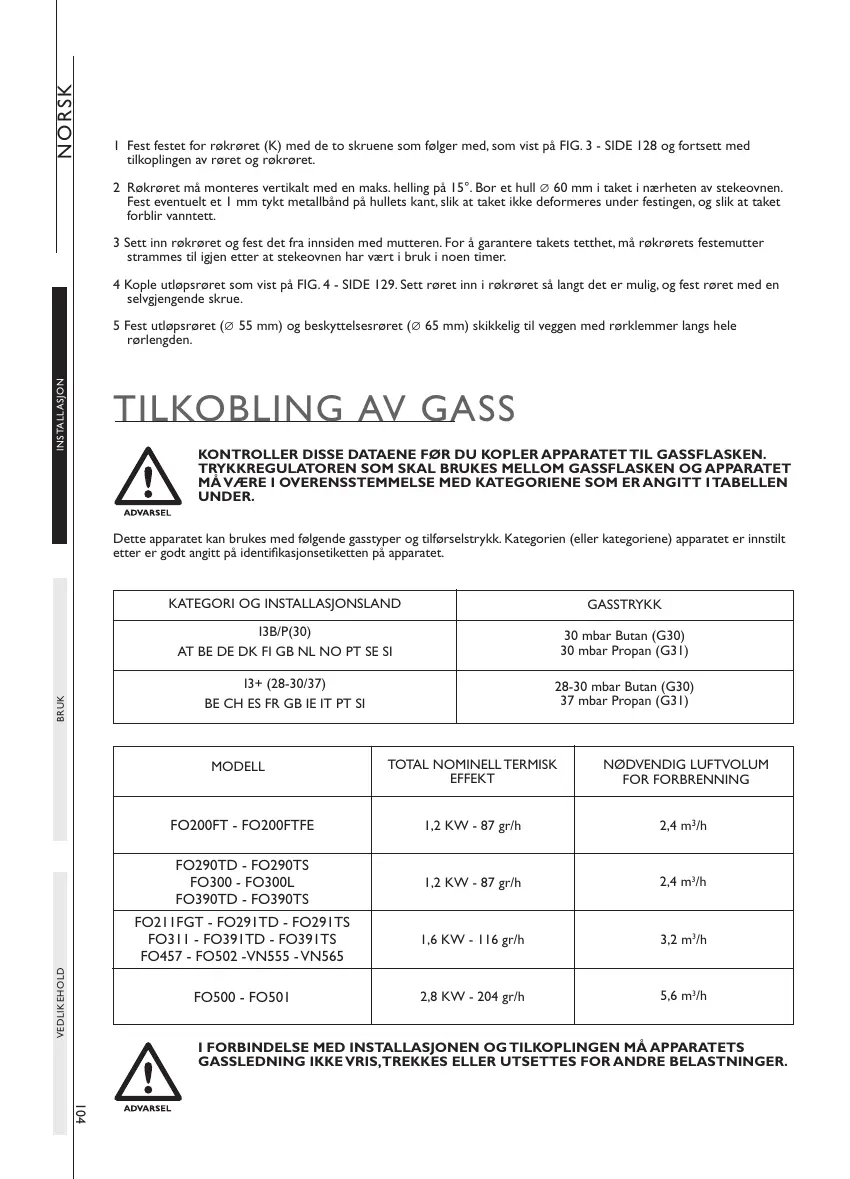

VEDLIKEHOLD BRUK
NORSK
INSTALLASJON
Dette apparatet kan brukes med følgende gasstyper og tilførselstrykk. Kategorien (eller kategoriene) apparatet er innstilt
etter er godt angitt på identifikasjonsetiketten på apparatet.
TILKOBLING AV GASS
KONTROLLER DISSE DATAENE FØR DU KOPLER APPARATET TIL GASSFLASKEN.
TRYKKREGULATOREN SOM SKAL BRUKES MELLOM GASSFLASKEN OG APPARATET
MÅ VÆRE I OVERENSSTEMMELSE MED KATEGORIENE SOM ER ANGITT I TABELLEN
UNDER.
1 Fest festet for røkrøret (K) med de to skruene som følger med, som vist på FIG. 3 - SIDE 128 og fortsett med
tilkoplingen av røret og røkrøret.
2 Røkrøret må monteres vertikalt med en maks. helling på 15°. Bor et hull ∅ 60 mm i taket i nærheten av stekeovnen.
Fest eventuelt et 1 mm tykt metallbånd på hullets kant, slik at taket ikke deformeres under festingen, og slik at taket
forblir vanntett.
3 Sett inn røkrøret og fest det fra innsiden med mutteren. For å garantere takets tetthet, må røkrørets festemutter
strammes til igjen etter at stekeovnen har vært i bruk i noen timer.
4 Kople utløpsrøret som vist på FIG. 4 - SIDE 129. Sett røret inn i røkrøret så langt det er mulig, og fest røret med en
selvgjengende skrue.
5 Fest utløpsrøret (∅55 mm) og beskyttelsesrøret (∅ 65 mm) skikkelig til veggen med rørklemmer langs hele
rørlengden.
