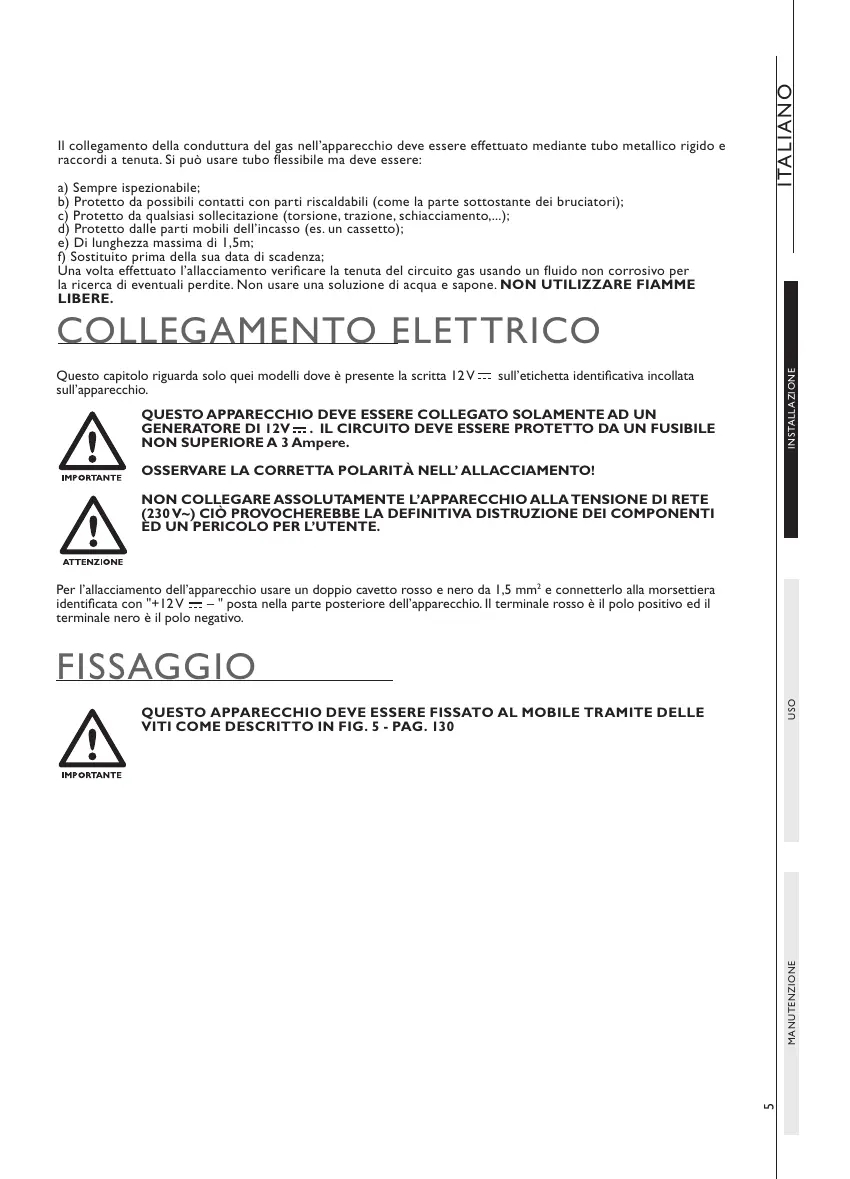

Il collegamento della conduttura del gas nell’apparecchio deve essere effettuato mediante tubo metallico rigido e
raccordi a tenuta. Si può usare tubo flessibile ma deve essere:
a) Sempre ispezionabile;
b) Protetto da possibili contatti con parti riscaldabili (come la parte sottostante dei bruciatori);
c) Protetto da qualsiasi sollecitazione (torsione, trazione, schiacciamento,...);
d) Protetto dalle parti mobili dell’incasso (es. un cassetto);
e) Di lunghezza massima di 1,5m;
f) Sostituito prima della sua data di scadenza;
Una volta effettuato l’allacciamento verificare la tenuta del circuito gas usando un fluido non corrosivo per
la ricerca di eventuali perdite. Non usare una soluzione di acqua e sapone. NON UTILIZZARE FIAMME
LIBERE.
5
USOMANUTENZIONE
ITALIANO
INSTALLAZIONE
FISSAGGIO
QUESTO APPARECCHIO DEVE ESSERE FISSATO AL MOBILE TRAMITE DELLE
VITI COME DESCRITTO IN FIG. 5 - PAG. 130
COLLEGAMENTO ELETTRICO
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO SOLAMENTE AD UN
GENERATORE DI 12V . IL CIRCUITO DEVE ESSERE PROTETTO DA UN FUSIBILE
NON SUPERIORE A 3 Ampere.
OSSERVARE LA CORRETTA POLARITÀ NELLALLACCIAMENTO!
NON COLLEGARE ASSOLUTAMENTE L’APPARECCHIO ALLA TENSIONE DI RETE
(230 V~) CIÒ PROVOCHEREBBE LA DEFINITIVA DISTRUZIONE DEI COMPONENTI
ED UN PERICOLO PER L’UTENTE.
Questo capitolo riguarda solo quei modelli dove è presente la scritta 12 V sull’etichetta identificativa incollata
sull’apparecchio.
Per l’allacciamento dell’apparecchio usare un doppio cavetto rosso e nero da 1,5 mm
2
e connetterlo alla morsettiera
identificata con "+12 V – " posta nella parte posteriore dell’apparecchio. Il terminale rosso è il polo positivo ed il
terminale nero è il polo negativo.
