ASENNUS- JA LIITÄNTÄTÖIDEN AIKANA LAITTEEN PÄÄKAASULETKUA EI SAA
VÄÄNTÄÄ, VETÄÄ TAI KUORMITTAA MILLÄÄN TAVOIN.
LUOKKA JA KÄYTTÖMAAT
KAASUPAINE
30 mbar Butaani (G30)
30 mbar Propaani (G31)
28-30 mbar Butaani (G30)
37 mbar Propaani (G31)
I3B/P(30)
AT BE DE DK FI GB NL NO PT SE SI
I3+ (28-30/37)
BE CH ES FR GB IE IT PT SI
MALLI
NIMELLISLÄMPÖ PALAMISEEN VAADITTAVA
ILMAMÄÄRÄ
FO290TD - FO290TS
FO300 - FO300L
FO390TD - FO390TS
FO211FGT - FO291TD - FO291TS
FO311 - FO391TD - FO391TS
FO457 - FO502 -VN555 - VN565
FO500 - FO501
FO200FT - FO200FTFE
1,6 KW - 116 gr/h
2,8 KW - 204 gr/h
3,2 m
3
/h
5,6 m
3
/h
1,2 KW - 87 gr/h
1,287
2,4 m
3
/h
2,
84
HUOLTO KÄYTTÖ
SUOMI
ASENNUS
Tämä laite voi toimia seuraavilla kaasuilla ja syöttöpaineilla. Laitteen säätöluokka (tai luokat) lukee selkeästi pakkauksessa ja
taakse kiinnitetyssä arvokilvessä.

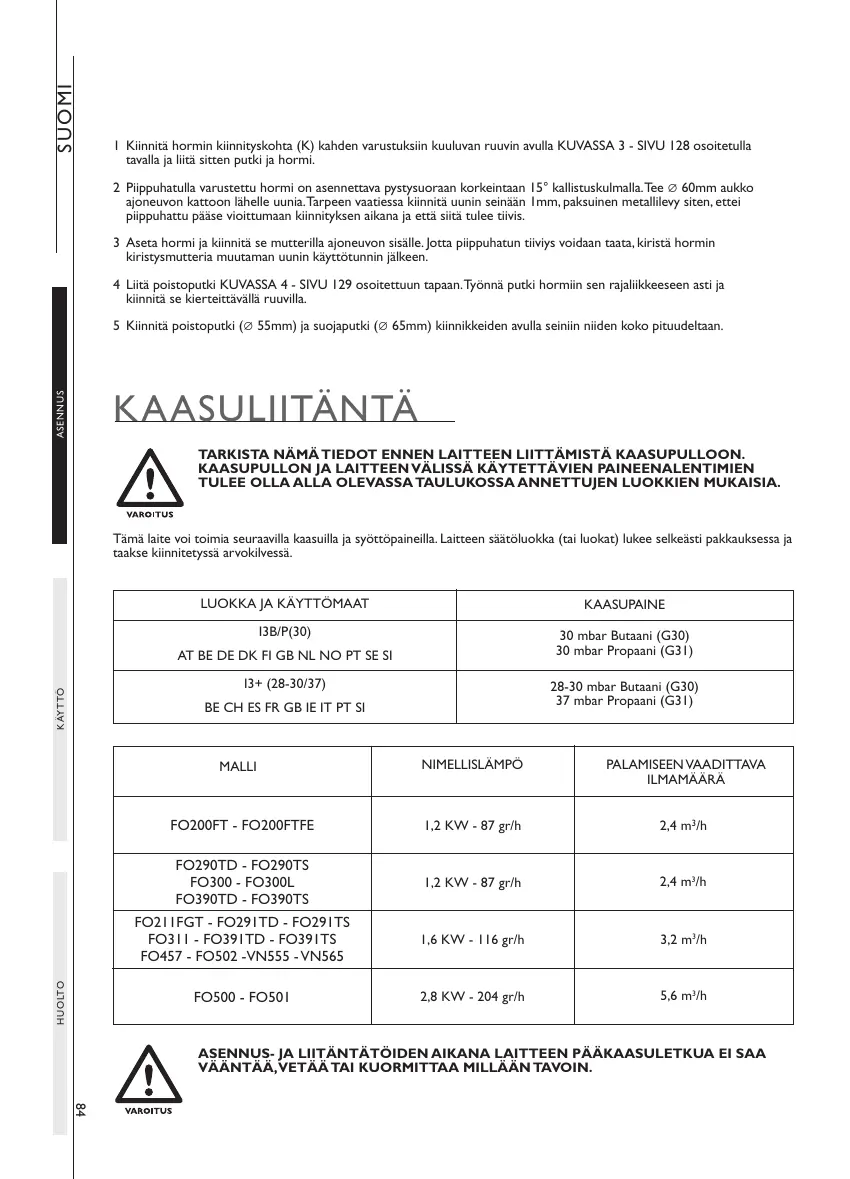

KAASULIITÄNTÄ
TARKISTA NÄMÄ TIEDOT ENNEN LAITTEEN LIITTÄMISTÄ KAASUPULLOON.
KAASUPULLON JA LAITTEEN VÄLISSÄ KÄYTETTÄVIEN PAINEENALENTIMIEN
TULEE OLLA ALLA OLEVASSA TAULUKOSSA ANNETTUJEN LUOKKIEN MUKAISIA.
1 Kiinnitä hormin kiinnityskohta (K) kahden varustuksiin kuuluvan ruuvin avulla KUVASSA 3 - SIVU 128 osoitetulla
tavalla ja liitä sitten putki ja hormi.
2 Piippuhatulla varustettu hormi on asennettava pystysuoraan korkeintaan 15° kallistuskulmalla. Tee ∅ 60mm aukko
ajoneuvon kattoon lähelle uunia. Tarpeen vaatiessa kiinnitä uunin seinään 1mm, paksuinen metallilevy siten, ettei
piippuhattu pääse vioittumaan kiinnityksen aikana ja että siitä tulee tiivis.
3 Aseta hormi ja kiinnitä se mutterilla ajoneuvon sisälle. Jotta piippuhatun tiiviys voidaan taata, kiristä hormin
kiristysmutteria muutaman uunin käyttötunnin jälkeen.
4 Liitä poistoputki KUVASSA 4 - SIVU 129 osoitettuun tapaan. Työnnä putki hormiin sen rajaliikkeeseen asti ja
kiinnitä se kierteittävällä ruuvilla.
5 Kiinnitä poistoputki (∅ 55mm) ja suojaputki (∅ 65mm) kiinnikkeiden avulla seiniin niiden koko pituudeltaan.
COD 42 REV 4 CE - DOMETIC.indd 84 22/04/14 16.13
