Dometic RM 8 Series - Mudar a Placa de Decoração

26
Dimensões da placa de decoração (friso) :
743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm
Largura da caixa
486 mm
Altura Largura Espessura
743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm
Largura da caixa
523 mm
Altura Largura Espessura
RM(S)L 8xxx
1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm
Largura da caixa
523 mm
Altura Largura Espessura
Operação do frigorífico
Fig. 47
Modelos RMx(L) 8xxx
(Placa de decoração sem friso)
1
Fig. 50
Fig. 48 Fig. 49
3
4
2

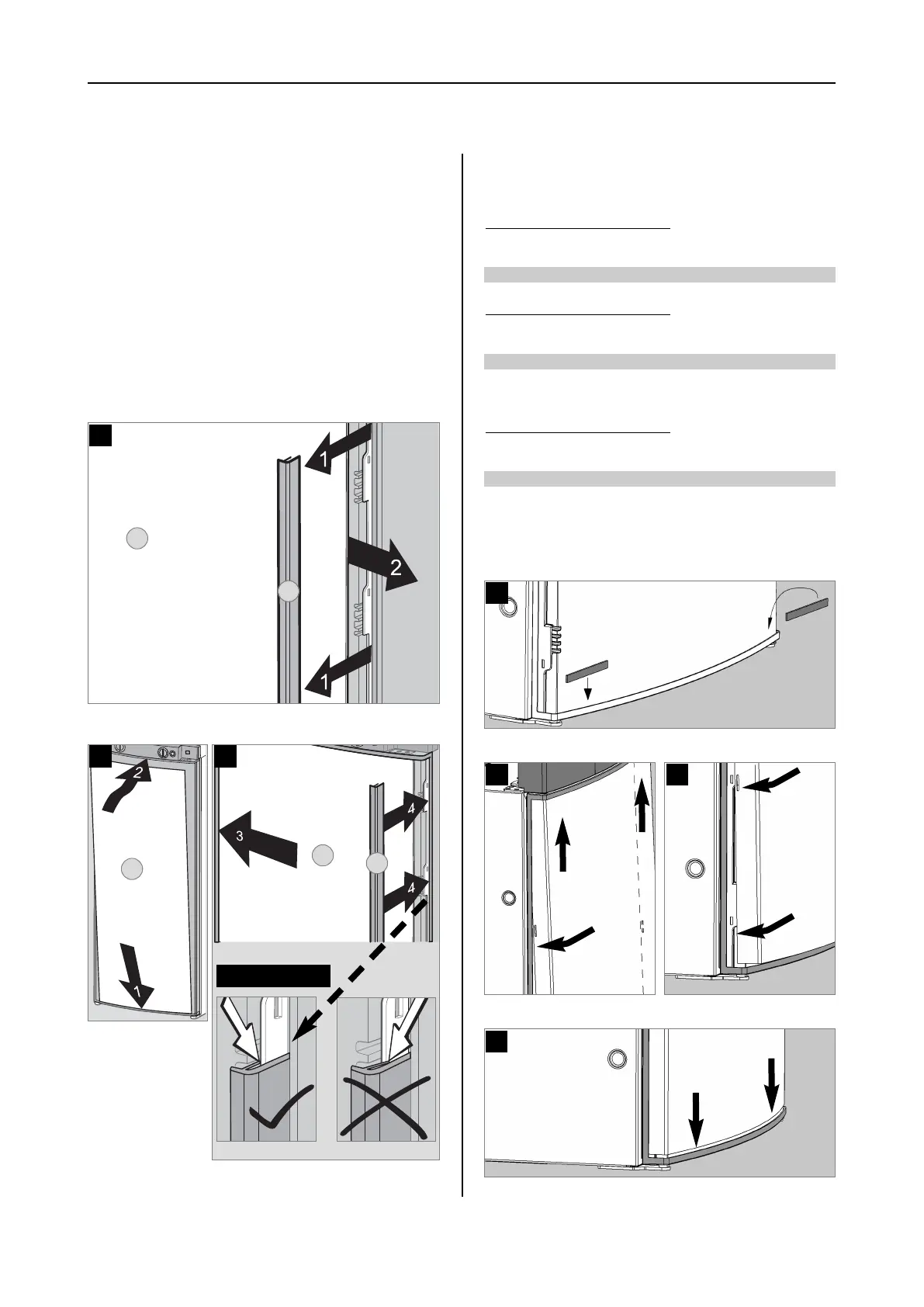

4.19 Mudar a placa de decoração
Fig. 46
Fig. 45
Fig. 44
Modelos RMS 84xx, RM 8xxx, RM(S)L 8xxx
(Placa de decoração com friso)
RMS 84xx, RM 8xxx
2
1
2
2
1
1
1.
1.
2.
2
3
CUIDADO!
n Puxe a calha lateral "1" da porta (calha está
encaixada e não aparafusada).
n Empurrar para fora a placa de decoração
(2) da porta, colocar a nova placa de deco-
ração e encaixar a calha (1) novamente.
