Circuit Diagrams of Electrical Appliances
21-11

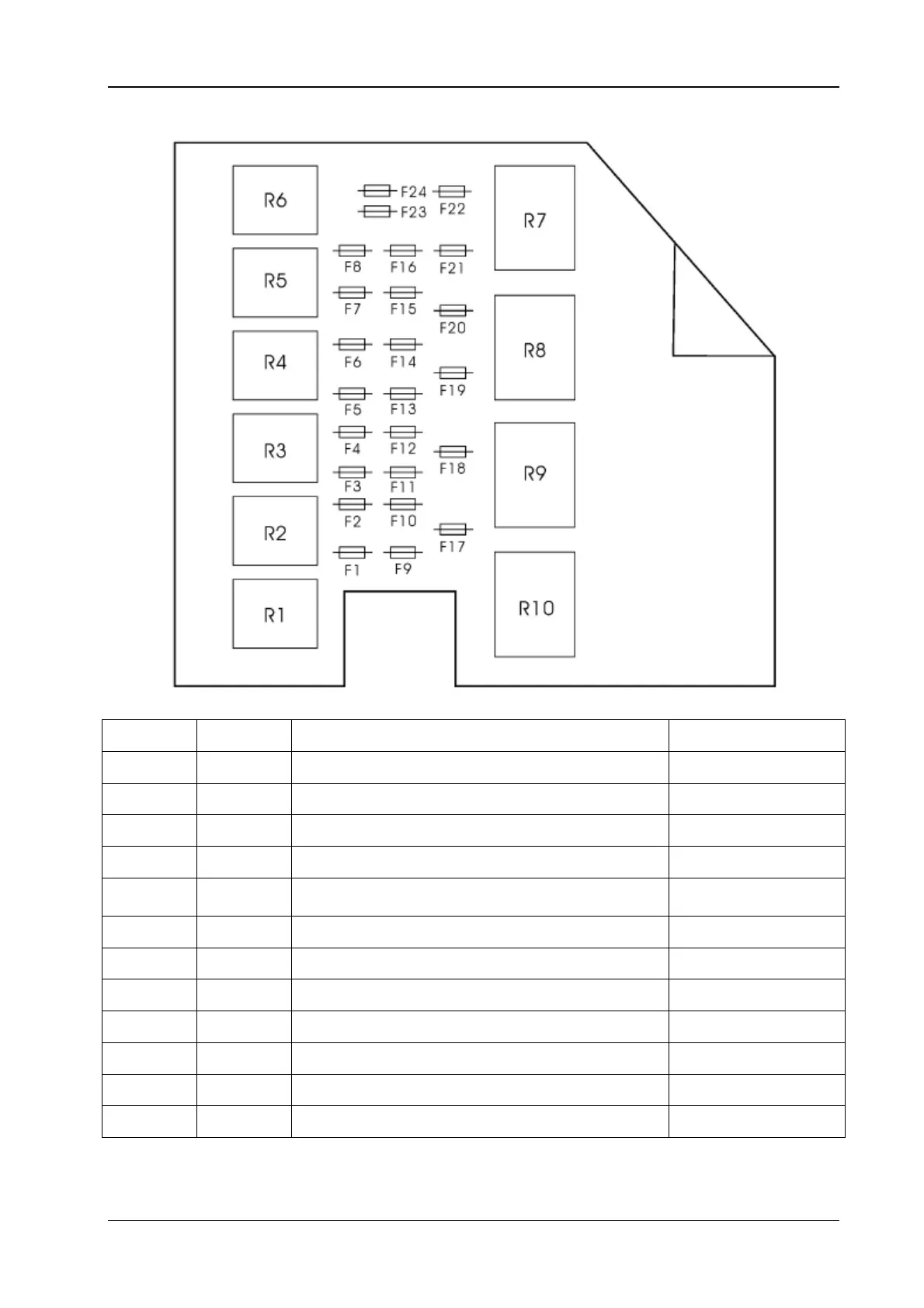

Engine compartment fuse box
No. Capacity Function Type of fuse
F1 10A high beam light (left) MINI
F2 10A high beam light (right) MINI
F3 10A low beam light (left) MINI
F4 10A low beam light (right) MINI
F5 15A
Startup&automatic gearshift lever lock,
automatical transmission control unit
MINI
F6 10A Rear wiper (H30) MINI
F7 TBD standby MINI
F8 TBD standby MINI
F9 20A Engine 1 MINI
F10 20A Engine 2 MINI
F11 10A igntion switch MINI
F12 15A ABS valve MINI
