DORMA
STE 400
STE 400-RR
WN 058097-45532
12/10
Schaltplan und Anschlüsse

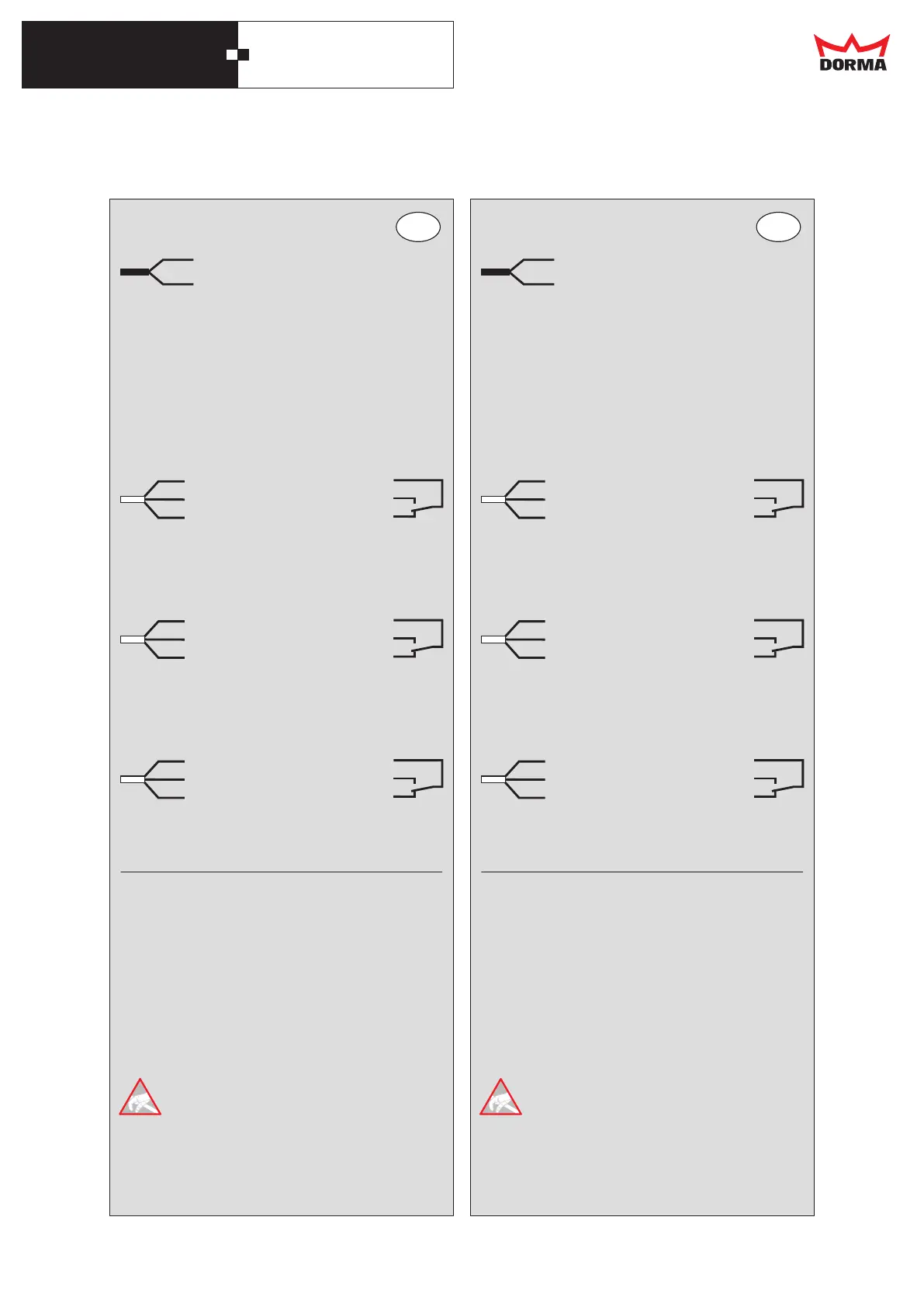

Wiring diagram
PTO (Arbeitsstrom): Türöffnerfalle freigegeben wenn
Spannung anliegt.
PTL (Ruhestrom): Türöffnerfalle gesperrt wenn
Spannung anliegt.
GB
Anschluss
Schwarz
Rot
+ 12 oder 24 V DC
Schwarz = (C)
Gelb = (NO) PTO / (NC) PTL
Grün = (NC) PTO / (NO) PTL
Rückmeldung Türöffnerfalle (LSS)
Kontaktbelastbarkeit: 2A, 48 VAC; 2A, 30 VDC
Rückmeldung Schlossfalle (DSS)
Schwarz = (C)
Blau = (NO)
Orange = (NC)
Kontaktbelastbarkeit: 2A, 48 VAC; 2A, 30 VDC
Sabotagekontakt (ATS)
Schwarz = (C)
Rot = (NO)
Weiß = (NC)
Kontaktbelastbarkeit: 3A, 48 VAC
Überwachungsfunktionen STE 400-RR
Elektrostatisch gefährdete Bauelemente
Technische Daten
Spannungsversorgung:
Stromaufnahme:
12 oder 24 V DC
+10% / -10%
220 mA bei 12 V DC
110 mA bei 24 V DC
PTO ( ): Latch released when voltage is applied.
PTL (fail safe): Latch blocked when voltage is applied.
fail secure
Connection
Black
Red
+ 12 or 24 V DC
Black = (C)
Yellow = (NO) PTO / (NC) PTL
Green = (NC) PTO / (NO) PTL
Look Status Sensor (LSS)
Sensor Output: ; 2A, 30 VDC2A, 48 VAC
Door Status Sensor (DSS)
Black = (C)
Blue = (NO)
Orange = (NC)
Sensor Output: ; 2A, 30 VDC2A, 48 VAC
Anti Tamper Switch (ATS)
Black = (C)
Red = (NO)
White = (NC)
Sensor Output: 3A, 48 VAC
Monitoring function STE 400-RR
Static sensitive devices
Technical data
12 or 24 V DC
+10% / -10%
220 mA with 12 V DC
110 mA with 24 V DC
Power supply:
Power imput:
