Descrizione e principio di funzionamento
l sorvegliatori d’isolamento SRI3/I2 consentono di monitorare continuamente lo stato delle reti con neutro isolato da terra (sistemi IT). Gli strumenti
sono in grado di rilevare i difetti di isolamento dovuti alla componente resistiva, anche in presenza di tensioni continue parassite. I dispositivi
offrono due livelli differenziati di segnalazione. La misura di resistenza di isolamento viene effettuata mediante l'applicazione di una tensione
alternata con ampiezza minore di 24Vp-p (conformemente alla IEC61557-8) a frequenza variabile auto-adattante. NOTA: In presenza di forti
disturbi o discontinuità nell'impianto, sul display dello strumento il valore della resistenza d'isolamento potrebbe lampeggiare o essere sostituito
dalla scritta "EVAL"ad indicare che tale valore è da considerarsi oggetto di verifica. A verifica ultimata il valore della resistenza tornerà fisso.
Prescrizioni di installazione e sicurezza
Tutte le operazioni di installazione e manutenzione devono essere eseguite da personale qualificato, in assenza di tensione ed in totale regime di
sicurezza elettrica, nel rispetto delle normative vigenti. Vedere le figure in prima pagina FIG3 e FIG4 per la corretta installazione.
- Prima di alimentare l’apparecchiatura verificare di aver eseguito correttamente tutti i collegamenti necessari.
- La sezione dei conduttori deve essere compresa tra 1,5 e 2,5 mm², fatta eccezzione quelli relativi all'interfaccia seriale.
- Nel caso in cui si utilizzi congiuntamente al sorvegliatore l'espansione SRI3/EXT2 essa deve essere obbligatoriamente posizionata a
sinistra del sorvegliatore.
CARATTERISTICHE TECNICHE
Tensione nominale Un
AC/DC 0 – 500V
DC 0 - 700V
Tensione Ausiliaria Us
Potenza consumata
115/230Vac(50/60Hz) (per SRI3/I2)
24/60Vcc (per SRI3/I2CC)
<10VA
Sistema di distribuzione - Tipo di IMD
IT - AC/DC IMD
Categoria sovratensione
Grado inquinamento
CAT II
2
Norme di Riferimento IEC 61557-8
IEC 61326-2-4
Grado protezione IP40 (frontale)
IP20 (morsetti)
Temperatura di funzionamento -10 ÷ 50°C Temperatura di stoccaggio -20 ÷ 80°C
Massima altitudine 2000m Sezione massima terminali 2,5mm²
Misura dell’Isolamento
Ran (Valore di Risposta)
5KΩ ÷ 2MΩ
Rf resistenze misurabili
1KΩ ÷ 10MΩ
Tan in ca (Tempo di risposta)
Tan in cc o in cc+ca con Ufg >0
≤10sec (con C
disp
=1μF)
100sec (con C
disp
=1μF)
Incertezza Relativa
2kΩ (1kΩ 20kΩ)
10% (20kΩ 2MΩ)
Massima tensione estranea in CC Ufg
<575Vcc Max capacità di dispersione ≤100μF
Ri – Zi (Resistenza- Impedenza
interna a 50 Hz)
≥200KΩ
Tensione di misura Um
Corrente di misura Im
≤24V
≤250uA
Misura della Temperatura interna e della Tensione di rete
Precisione misura temperatura 3°C Range di misura -10 ÷ 110°C
Valori di soglia predisponibili 50 ÷ 90°C Tempo risposta allarme ~ 5sec
Range minima/massima tensione 0 ÷ 700V Precisione misura tensione ±5%
Interfacce
Numero dei contatti in uscita n°3 (NA-C-NC) Portata contatti in uscita 250Vca- 5A PF=1
Tipo di Interfaccia seriale RS485 Modbus RTU Isolamento galvanico seriale <1kV @50Hz
Resistenza di terminazione linea
seriale
~ 120Ω

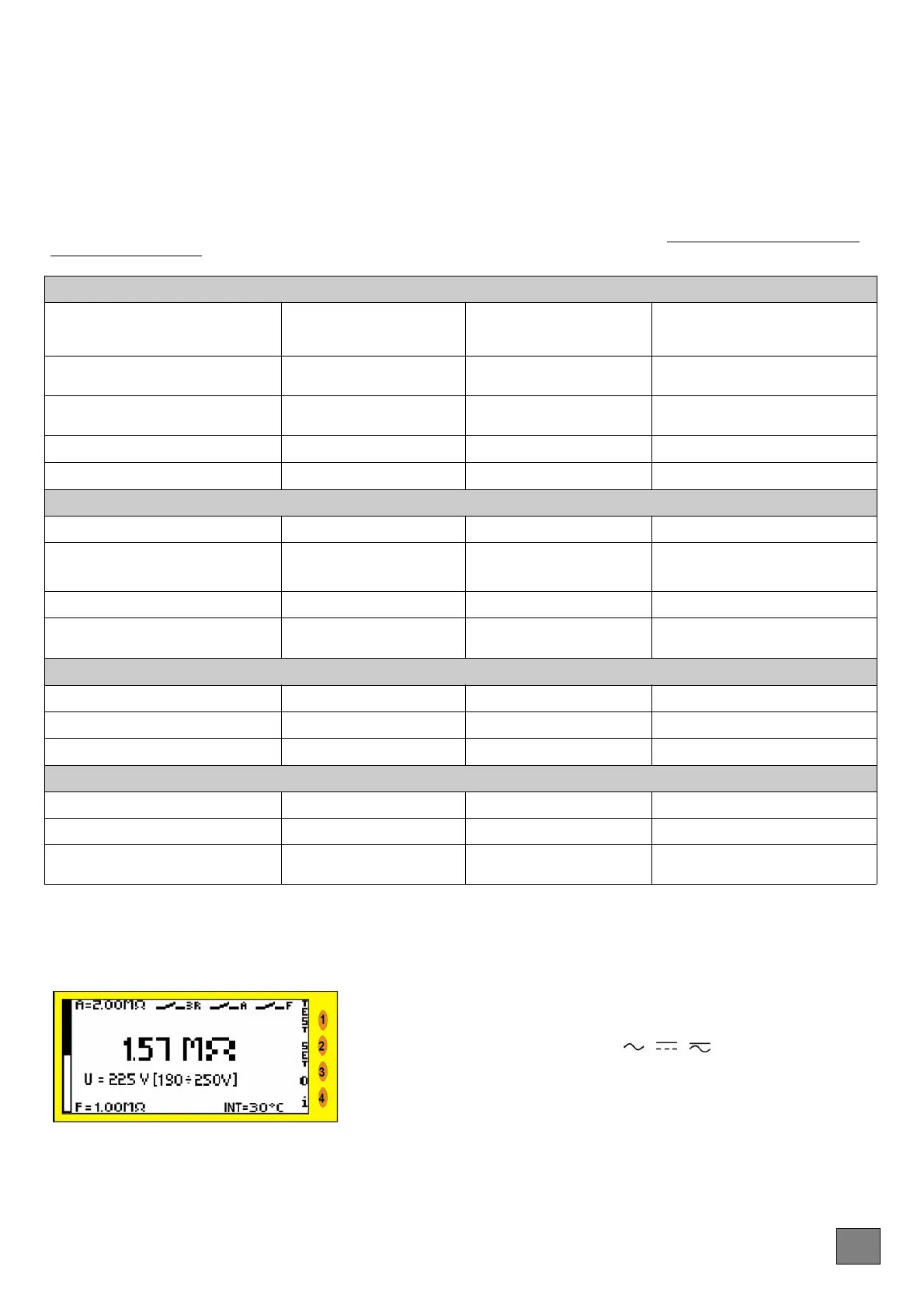

Quando lo strumento si trova nel normale stato di misura e vigilanza, vengono
costantemente visualizzati sul display verde i seguenti parametri:
- Resistenza di isolamento (Ran)
- Tensione di linea (solo se le soglie di allarme sono diverse da zero)
- Simbolo del tipo di tensione di linea rilevata
- Temperatura interna in °C (solo se la soglia di allarme termico è diversa da zero)
- Rappresentazione grafica ad istogramma della resistenza di isolamento quando
compresa tra le 2 soglie impostate di allarme e fault
- Stato dei contatti dello strumento
- Significato dei tasti a lato display. In particolare:
1: TEST - premere per eseguire il test
2: SET - premere per almeno 3 secondi per entrare /uscire dal SETUP
3: premere per regolare il contrasto
4: i - premere per informazioni prodotto
STATO DI VIGILANZA
