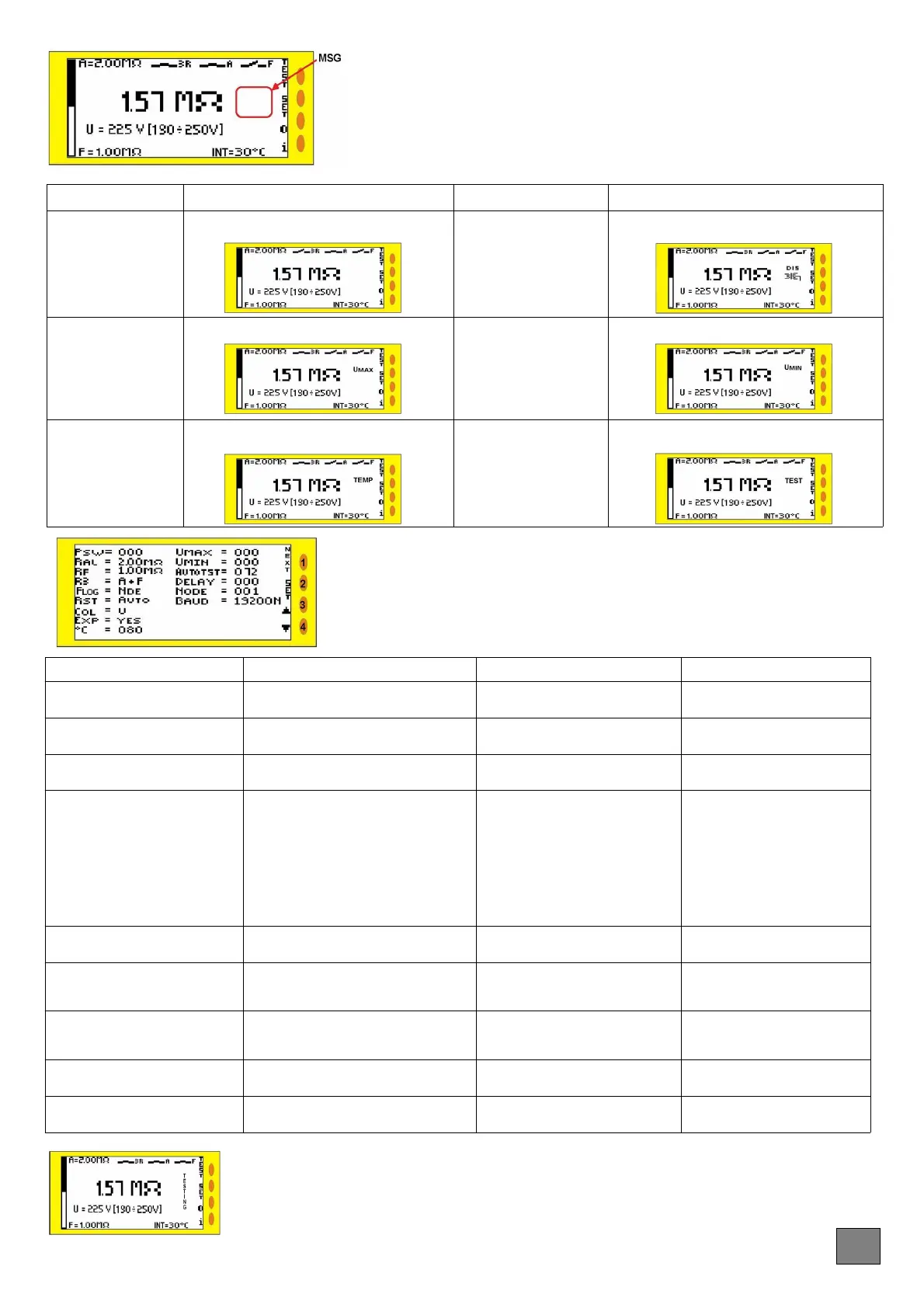

ALARMES
L'instrument est capable de signaler différents types d'alarmes. En cas d'alarme
générique, l'écran devient jeune, le troisième relais (3R) déclanche s'il est réglé et la
cause d'alarme est signalée par un message ( dans la zone MSG signalé en rouge dans
la figure) où en faisant clignoter la grandeur qui est la cause du problèm.Si la résistance
est au-dessous du seuil d'alarme, l'affichage devient rouge/jaune clignotant et le relais
d'alarm (A) intervient, et éventuellement le troisième relais, s'il est activé. Si la résistance
est inférieure au seuil de défaut, l'affichage devient rouge fixe et le relais de défaut
correspondant (F) intervient. Suive la description des alarmes individuelles:
CAUSES ALARMS
INDICATION CAUSES ALARMS INDICATION
Alarme pour valeur de
résistance inférieure au
seuil d'alarme défini
La mesure de la résistance lue clignotera et le
display va clignoter rouge/jaune
Déconnexion du
branchement de mesure au
transformateur
Sera visualisé le message clignotant DIS
(déconnexion) et le symbole du transformateur
apparaîtront..
Alarme pour tension
au-dessus du seuil de
tension maximum
UMAX
Clignotera les mots UMAX
Alarme pour tension
inférieure au seuil minimum
de la tension UMIN
Clignotera les mots UMIN
L'instrument a atteint
une température
interne excessive
Sera visualisé le message clignotant TEMP
(température)
Le instrument a effectué
un test automatique
programmé et le test a
échoué
Sera visualisé le message clignotant TEST
SETUP
Description paramètre Range [DEFAULT] Description paramètre Range [DEFAULT]
PSW =Programmation mot de passe 000 ÷ 999
[default: 000]
UMAX= Niveau de surtension pour
l'alarme sur la tension de ligne
0 ÷ 700V
[default:257]
RAL= Seuil d’alarme pour la
résistance d’isolement
5kΩ ÷ 2MΩ
[default: 200kΩ]
UMIN= Niveau de sous-tension pour
l'alarme sur la tension de ligne
0 ÷ 700V
[default:203]
RF= Seuil d' intervention de FAULT
pour la résistance d’isolement
5kΩ ÷ 2MΩ
[default: 50kΩ]
AUTOTEST=temps entre lequel
effectuer un auto-test
0 ÷ 72H
[default: 0]
R3= function of 3 relais
A+F: si A ou F déclenchent
D: il va déclencher s’il y a une alarme de
diagnostic
T: il va déclencher seulement pour l' alarme
de temperature
U: il va déclencher seulement pour l' alarme
de tension
DIS: Il va déclencher seulement pour l'
alarme de déconnexion du transformateur
[default: A+F]
DELAY= Délai en secondes pour le
déclechement de FAULT
0 ÷ 9999Sec
[default: 0]
FLOG= Etat au repos (désexcité) du
relais de Fault
N.DE. N.E.
[default: N.DE]
NODE= Nombre de nœud sur le
réseau RS485
1 ÷ 247
[default: 1]
RST= Mode de réarmement après
alarme de défaut
MAN/AUTO
[default: AUTO]
BAUD= Vitesse de communication
série et bit de parité
(N=No - E=pair - O=impair)
4800-9600-19200-38400 bps
[default: 19200 N]
COL= Couleur de fond d'écran sans
alarmes
G=vert B= bleu W= blanc L=violet
N= pas de couleur
[default: G]
EXP= Présence d'expansion pour
les réseaux jusqu'à 1000 V
Yes/No
[default: No]
°C= Seuil d'alarme pour la
température de NTC interne
0 ÷ 90°C
[default: 0]
En appuyant sur SET pendant au moins 3 secondes, l'affichage devient bleu et le menu SETUP est
accessible. Dans la configuration, les boutons ont la signification suivante
1: presser NEXT pour faire défiler et sélectionner les paramètres à programmer en façon cyclique.
2: Presser au moins 3 secondes pour entrer/sortir de la fonction SETUP ; Au bout d'1 minute d'inactivité,
dans l'état de SET UP l'instrument, reviendra automatiquement en lecture mesures sans sauvegarder les
modifications sur les paramètres.
3 e 4: Presser les boutons pour augmenter/ diminuer le paramètre sélectionné.
La fonction TEST contrôle le bon fonctionnement de l'instrument. Après avoir appuyé sur le bouton TEST,
l'instrument activera cette fonction en affichant sur l’écran le message clignotant "TESTING". L'instrument
simulera en interne la présence d'un défaut d’isolement ; on aura donc le déclenchement des relais d'Alarme (et le
troisième relais, si il est correctement réglée), l’écran deviendra rouge pendant quelques instants et après on aura
donc le déclenchement des relais Fault (l'écran deviendra jaune). A la fin du TEST, l'instrument revient dans les
conditions de surveillance si il est en reset automatique .
MODALITÉS DE TEST
