Dräger Polytron SE Ex PR NPT1 DD Installation Instructions

2
Messköpfe Polytron SE Ex PR NPT1 DD, Polytron SE Ex
LC NPT1 DD und Polytron SE Ex HT M DD:
z Metallische Gehäuse müssen im Feld über ihre externe Er-
dungsklemme geerdet werden, daher muss die Abschir-
mung an die interne PE-Klemme des Messkopfes ange-
schlossen werden.
z Um Doppelerdung zu vermeiden, ist es nicht empfehlens-
wert, die Abschirmung zusätzlich an Masse Schaltschrank
oder Schalttafel anzuschließen.
Die maximalen Leitungslängen zwischen Messkopf und Zen-
trale sind abhängig vom Leiterquerschnitt und vom verwende-
ten Zentralgerät:
Polytron SE Ex:
z Klemmen 1, 2 und 3 des Messkopfes mit Klemmen 1, 2
und 3 des Geräteträgers Polytron verbinden.
REGARD Ex:
z Klemmen 1, 2 und 3 des Messkopfes mit Klemmen 10, 11
und 12 des Geräteträgers REGARD verbinden.
z Nach Fertigstellung der Installation Gehäusedeckel auf-
setzen und auf einwandfreien Sitz der Dichtung achten.
Auf Staubfreiheit achten.
Leiterquerschnitt:
1,0 mm
2
1,5 mm
2
2,5 mm
2
Polytron SE Ex,
max. Leitungslänge: 950 m 1450 m 2400 m
REGARD Ex,
max. Leitungslänge: 450 m 750 m 1200 m
Bild-Nr.
1)
1) Die Bildnummern beziehen sich auf die Abbildungen auf Seite 5.
Sach-
nummer
Messkopf
Polytron SE Ex
Kategorie Umgebungstemperatur
Ta
min
Ta
max
Zündschutzart
Gas
Zündschutzart
Staub
IP
1 68 12 711 PR M1 DD II 2 GD - 50 °C + 40/55/85 °C Ex de IIC T6/T5/T4 Ex tD A21 T130°C 66
2 68 12 710 PR M2 DD II 2 GD - 50 °C + 40/55/85 °C Ex de IIC T6/T5/T4 Ex tD A21 T130°C 66
3 68 12 718 PR M3 DD II 2 GD - 50 °C + 40/55/65 °C Ex de IIC T6/T5/T4 Ex tD A21 T130°C 66
4 68 12 800 PR NPT1 DD II 2 GD - 40 °C + 40/55/60 °C Ex d IIC T6/T5/T4 Ex tD A21 T130°C 66
5 68 12 722 LC M1 DD II 2 GD - 40 °C + 40/50/85 °C Ex de IIC T6/T5/T4 Ex tD A21 T130°C 66
6 68 12 721 LC M2 DD II 2 GD - 40 °C + 40/50/85 °C Ex de IIC T6/T5/T4 Ex tD A21 T130°C 66
7 68 12 719 LC M3 DD II 2 GD - 40 °C + 40/50/65 °C Ex de IIC T6/T5/T4 Ex tD A21 T130°C 66
8 68 12 801 LC NPT1 DD II 2 GD - 40 °C + 40/50/60 °C Ex d IIC T6/T5/T4 Ex tD A21 T130°C 66
9 68 12 720 HT M DD II 2 GD - 50 °C + 40/55/85/
150 °C
Ex de IIC T6/T5/T4/
T3
Ex tD A21 T130/
T200°C
66

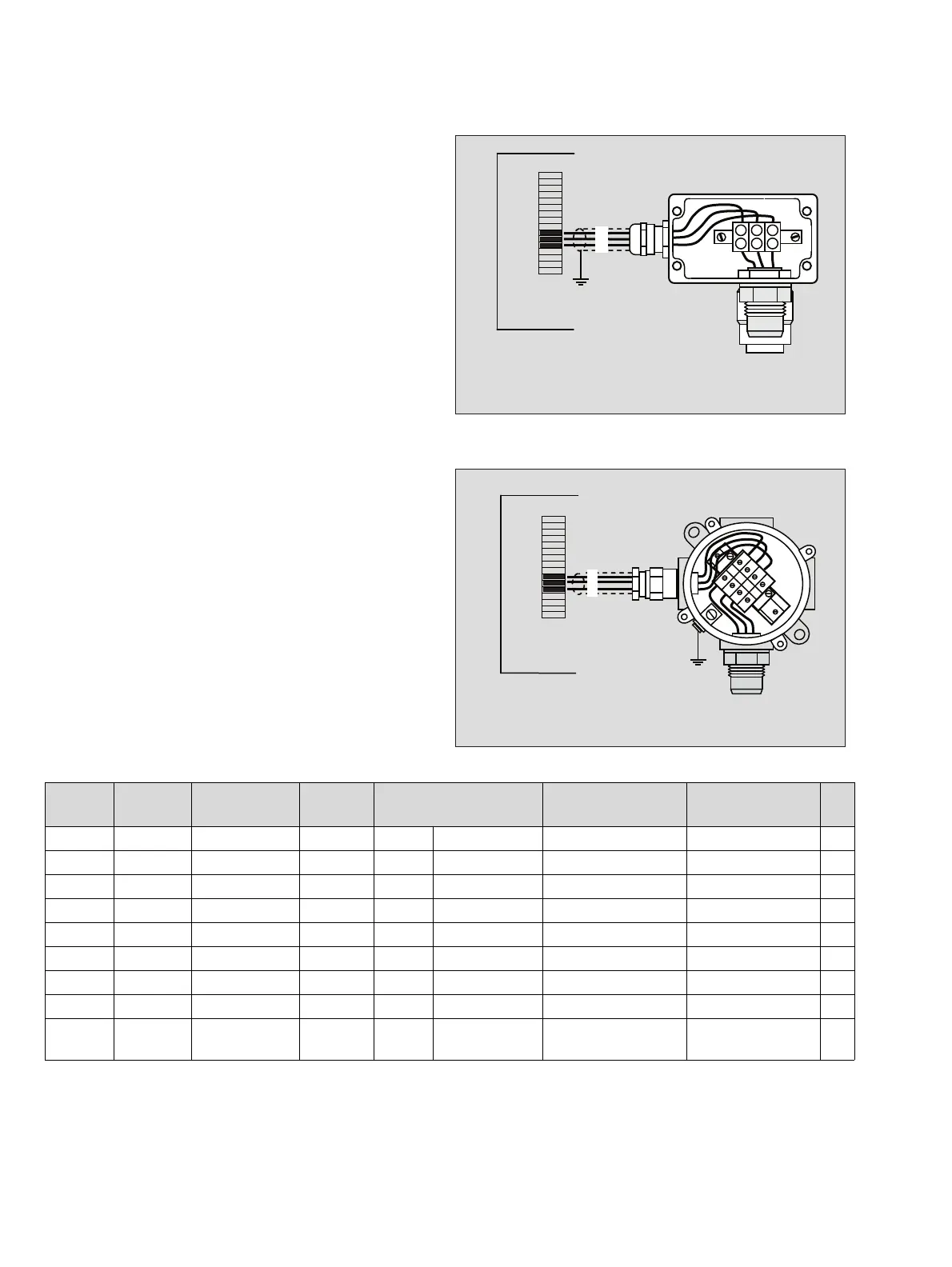

00333181.eps
1
2
3
1
2
31
2
3
10
11
12
1
16
REGARD Ex
00433181.eps
1
2
3
PE
1
2
3
4
10
11
12
1
16
REGARD Ex
