Instalación debajo de la unidad de pared
1. Antes de fijar la campana a la unidad de pared, perfore un orificio de 133 mm de
diámetro en la unidad de pared.
2. En cualquier caso, verifique que la posición de la toma de corriente considere
dónde correrá el cable de alimentación, ya que es posible que se deba hacer un
agujero en la unidad de pared para acomodarlo.

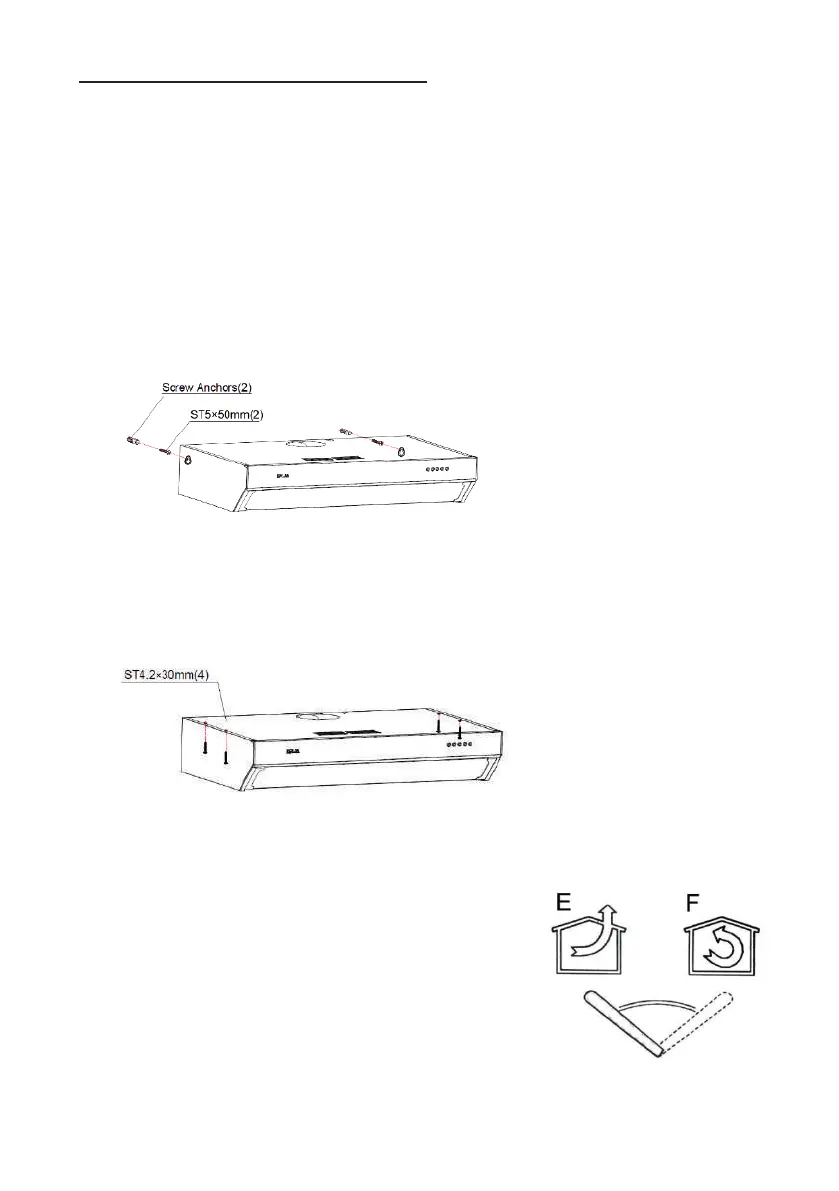

3. Dibuja una línea en la pared en línea vertical con tu encimera. Marque los 2
agujeros a perforar en la pared, respetando l
as distancias indicadas; Haga los 2
orificios y ajuste los 2 anclajes de tornillo proporcionados. Tome 2 de los tornillos
provistos y atorníllelos completamente. Cuelgue la capucha en los 2 tornillos.
1. Ahora proceda con la fijación final colocando otros 4 tornillos. Inserte los 4
tornillos que funcionan desde el interior de la unidad de pared. Conecte un tubo
flexible a la brida del capó, utilizando una abrazadera de manguera de metal. No
se proporcionan abrazaderas de tubo y manguera.
1. Realice la conexión eléctrica.
La instalación se ha completado. Te recomendamos:
COMPRUEBE QUE LA PALANCA DE
CONDUCTOS-RECIRCULACIÓN ESTÁ EN LA
POSICIÓN CORRECTA: La palanca se encuentra en la
unidad motora y debe colocarse en el símbolo E en el
caso de instalación en versión de conductos.
· También recuerde que el uso de filtro/s de carbón no es
necesario con la versión de conductos; Si están instalados, quítelos.
