Red / Rojo
Wire remote (3.5mm jack)
FM/AM Antenna
Antena FM/AM
RCA Camera in
Entrada de Cámara RCA
RCA AUX IN L (White)
RCA Zone 1 RL (White)
RCA Zone 2 L
(White)
RCA Zona 2 L
(Blanco)
RCA Zona 1 FR (Rojo)
RCA Zona 1 Fl (Blanco)
RCA Zona 1 RR (Rojo)
RCA Zona 1 RL (Blanco)
Entrada RCA AUX R (Rojo)
Entrada RCA AUX L (Blanco)
RCA Zona 2 R
(Rojo)
RCA Zone 1 FL (White)
12 Pin Socket
1. B+
2. RL-
3. RL+
4. ACC+
5. FL-
6. FL+
7. P-ANT
8. FR-
9. FR+
10. GND
11. RR-
12. RR+
RCA AUX IN R (Red)
RCA Zone1 RR (Red)
RCA Zone 2 R
(Red)
RCA Zone 1 FR(Red)
USB
Camera Trigger (+)
Accionador de la Cámara (+)
+12v Output
(For MXRC remote control)
Salida de +12v
(Para el control remoto MXRC)
Pink / Rosa
Black / Negro
Black / Negro
Fuse box(10A)
Caja de fusible (10A)
A A
Black / Negro
Black / Negro
Black / Negro
RCA Subwoofer Output (Green)
Salida RCA Subwoofer (Verde)
Zone 1 Front RCA (Gray)
Zona 1 RCA Delantero (Gris)
Zone 1 Rear RCA (Brown)
Zona 1 RCA Trasero (Marrón)
RCA Zone 2 (Purple)
RCA Zona 2 (Morado)
MRX100
Control remoto por Cable (Jack de 3.5 mm)

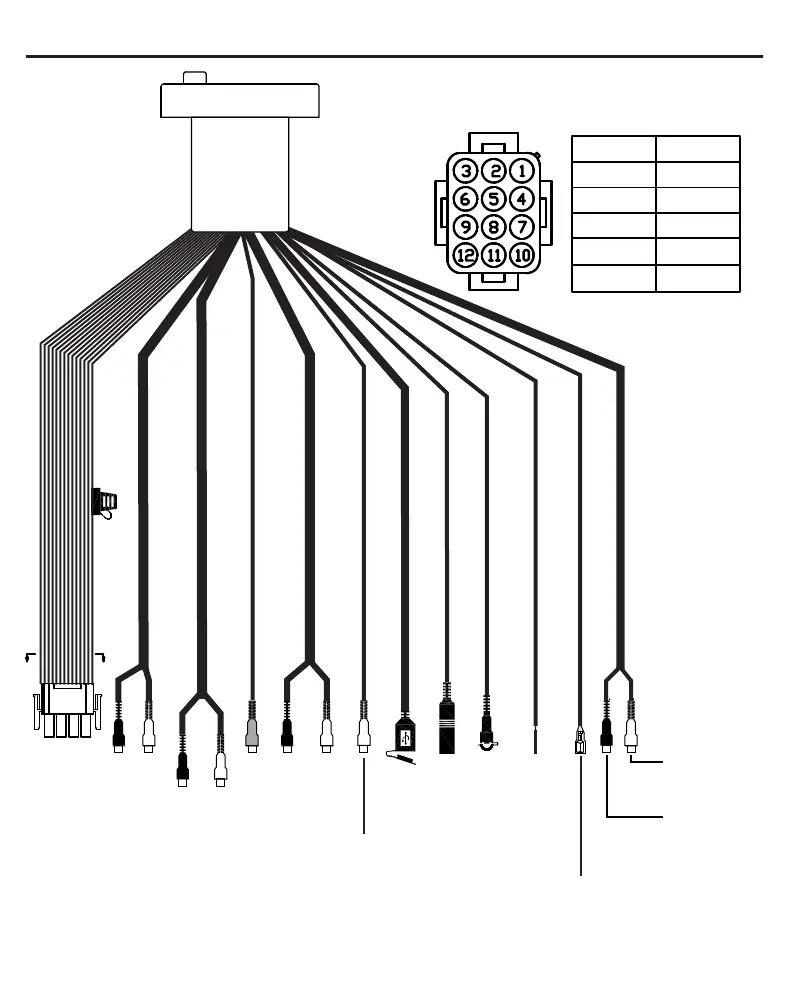

WIRING CONNECTION / CONEXION DE CABLEADO
7
