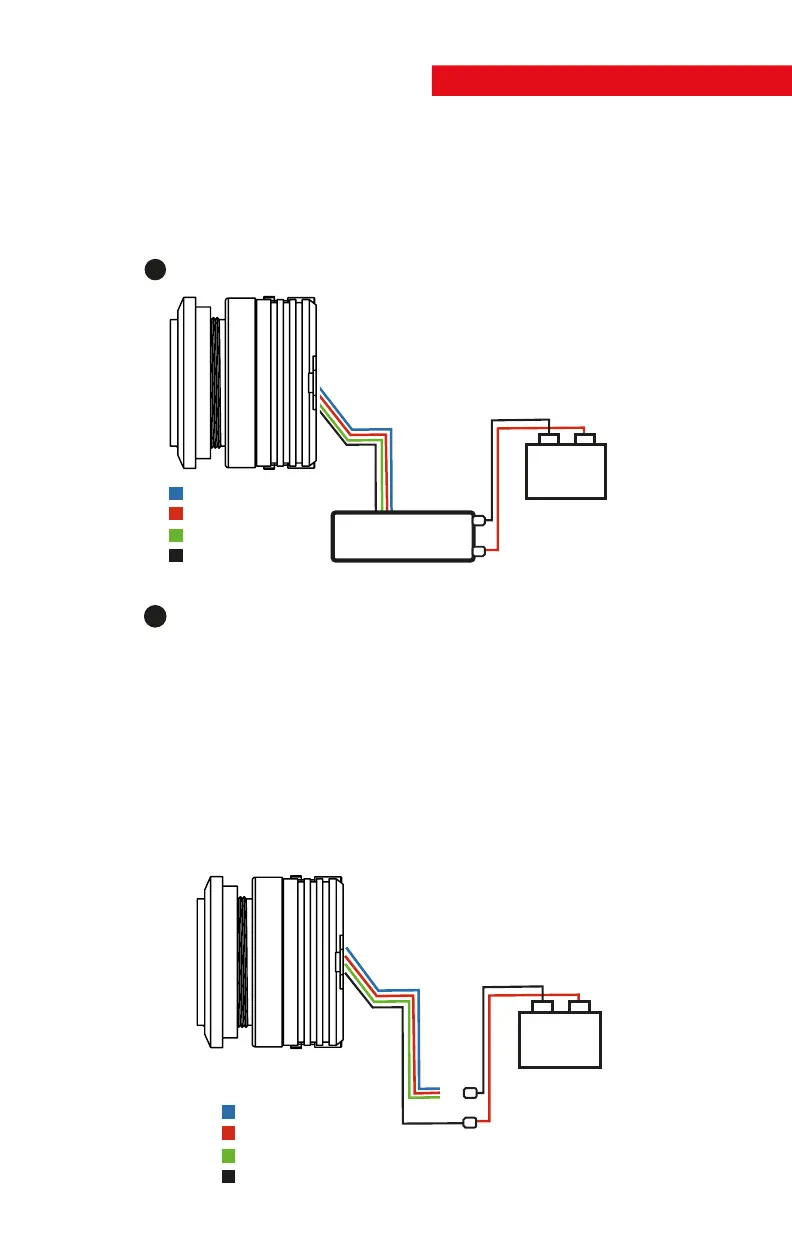

Para conectarse sin el módulo de control LED (LED-BTC),
conecte como se muestra en el siguiente diagrama:
Cable negro "BK" conectado al positivo de la batería (+) 12V
Luz de color blanco “R”; “B” y “G” conectados al negativo de la batería (-)
Luz de color verde “G” conectado al negativo de la batería (-)
Luz de color roja "R" conectada al negativo de la batería (-)
Luz de color azul "B" conectada al negativo de la batería (-)
Luz de color violeta "R" y "B" conectada al negativo de la batería (-)
Luz de color amarillo "R" y "G" conectada al negativo de la batería (-)
Luz de color cian "B" y "G" conectada al negativo de la batería (-)
INSTALACIÓN Y OPCIONES DE CONEXIÓN
LED-BTC
+
-
Verde LED (-)
12V DC (+)
Rojo LED (-)
Azul LED (-)
BATTERY
+-
BATERIA
+
-
Verde LED (-)
12V DC (+)
Rojo LED (-)
Azul LED (-)
BATTERY
+-
BATERIA
