100 mm (4 in.) no mínimo
100 mm (4 in.)
no mínimo
3. Montagem

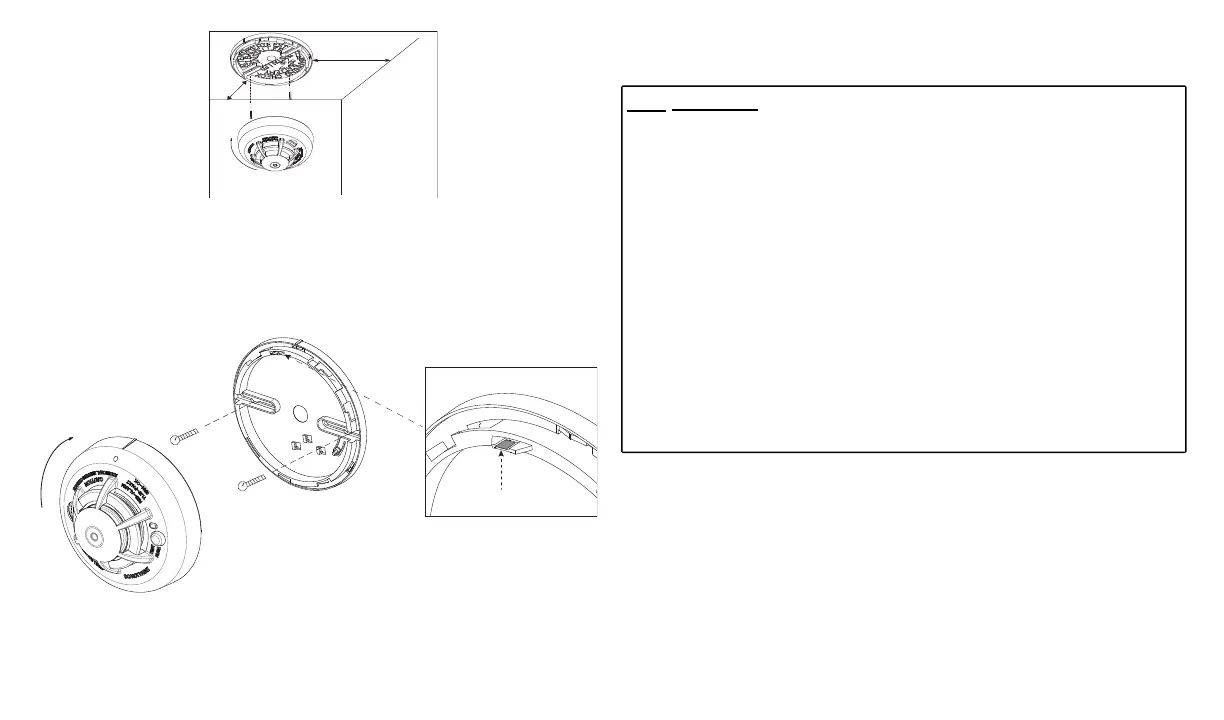

Encaixe o detetor dentro da base alinhando-a sobre a base. O entalhe de alinhamento do
detetor deverá estar ligeiramente desviado da aba de libertação do interruptor contra sabo-
tagem da base de fixação. De seguida rode o detetor no sentido dos ponteiros do relógio até
que este engate no seu lugar.
Caso exista uma necessidade de ativar o bloqueio anti-sabotagem integrado, remova cui-
dadosamente o separador amovível na placa traseira, conforme indicado na imagem seguinte.
4. Registo do dispositivo
O número de série de 7 dígitos situado na parte traseira do compartimento do detetor de fumo
deverá ser registado no painel de controlo dos sistemas de alarme. Consulte o Manual de Ins-
talação do Recetor e siga o procedimento de registo. Para testes ao posicionamento, remova o
detetor da placa traseira por um segundo (interruptor contra sabotagem) e depois volte a fixá-
lo. Aguarde pelo menos 30 segundos pelo resultado do teste antes de o voltar a ativar.
No seguinte fluxograma é fornecida uma descrição geral do procedimento:
Passo
Procedimento
1
Consulte o Manual para Instalação para o sistema de alarme no qual o dispositivo
está a ser registado e confirme que são utilizados os passos corretos.
2
Aceda à opção de Registo do dispositivo através do método especificado e selecione
a opção correta para adicionar o novo dispositivo.
3
Registe o dispositivo ao introduzir as pilhas para ligar o dispositivo e introduza a ID
do dispositivo. Por exemplo, ID N.º 202-XXXX.
NOTA: Ao registar o detetor PGx936 nos painéis de controloDSC (consulte os
Dispositivos compatíveis), o detetor será registado como um detetor de fumo e
calor ID 201-xxxx e rotulado como Fumo e calor no painel.
4
Selecione o Número de Zona pretendido.
5
Configure quaisquer parâmetros de dispositivo que sejam necessários. Aceda ao
menu CONFIGURAÇÕES DO DISP e selecione as opções necessárias para
configurar o detetor:
6
Monte e teste o detetor. Consulte o Teste à unidade do detetor de fumo para obter
informações sobre o teste do dispositivo. Além disso, consulte o Manual de Instalação
dos sistemas de alarme nos quais o dispositivo está registado para outros
procedimentos de teste que sejam necessários.
5. Teste da unidade
NOTA: Caso seja utilizada, a estação de monitorização central deverá ser notificada antes da
geração do teste. Isto previne um falso alarme e uma resposta desnecessária por parte
da estação de monitorização central.
Inicie o teste ao pressionar o botão de teste durante no mínimo 5 segundos. A ativação do
alarme é indicado pelo LED vermelho a piscar, pelo dispositivo acústico e pela transmissão do
sinal de alarme para o painel de controlo. O detetor é restaurado ao seu modo normal quando
o botão de teste é libertado.
NOTA: Permita que decorram pelo menos 20 segundos após a ligação e, após o teste, alarme
ou sabotagem, restaure as ativações.
NOTA: Caso o detetor se encontre num dos seguintes estados quando for iniciado um teste;
ele não entrará num estado de alarme:
