DSC PK5516/RFK5516

PK55XX\RFK55XX knappsatser kan användas på centralapparat med
upp till 64 sektioner. Dessa knappsatser är kompatibla med följande
DSC centralapparater av senaste version:
RFK55XX knappsats kombinerar en radiomottagare med respektive
PK55XX knappsats.
Specifikationer
• Temperaturområde: -10°c till +55°c
• Luftfuktighet (MAX): 93% R.H.
• IP-klass: IP30, IK04
• Matningsspänning: 12VDC
• Ansluts till centralapparaten via 4-ledare, Keybus (DATAKOM)
• 1 ingång för knappsatssektion/PGM-utgång*
• PK55XX Strömförbrukning: 50mA (standby) /125mA (maximalt)
• RFK55XX Strömförbrukning: 75mA (standby) /135mA (maximalt)
• Sabotageskyddad (Tillval)
• 5 programmerbara funktionsknappar
• Driftklar (grön LED), Till (röd LED), Fel (gul LED), AC (grön LED)
• Sensor för låg temperatur
• Frekvens: 433,92 MHz (RFK55XX-433), 868MHz (RFK55XX-868)
• Upp till 32 trådlösa sektioner (RFK55XX endast)
*OBS: Sektion skall inte programmeras som brandsektion eller 24-timmarssektion.
Packa upp
Paketet innehåller följande delar:
Montering
Du skall montera knappsatsen i anslutning till entrén. Då du valt en
torr och säker plats, utför följande steg för att montera knappsatsen.

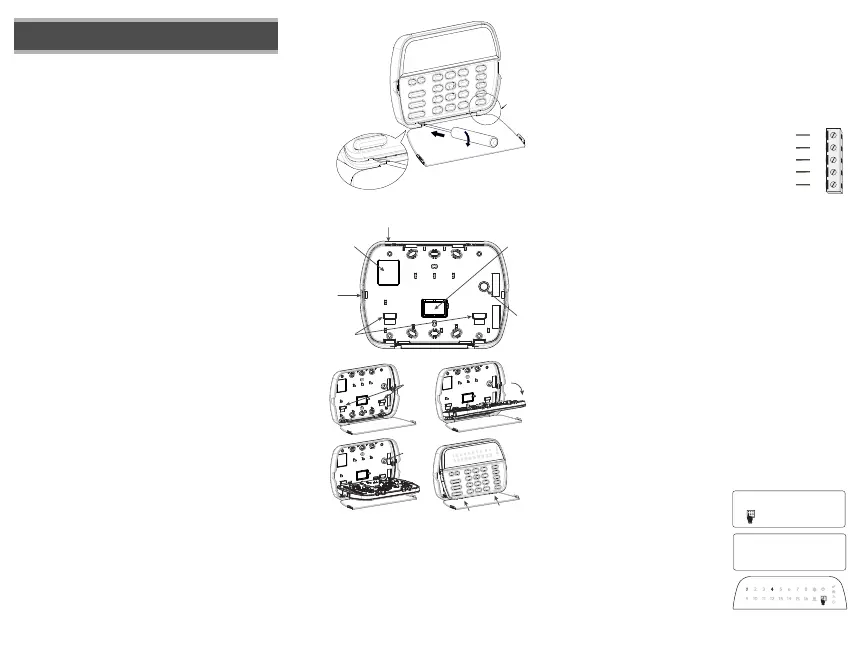

Demontera knappsats
1. Anslut en skruvmejsel vid den första av de två markeringarna.
2. För skruvmejseln mot bakstycket enligt bilden nedan. Detta gör att
ena sidan lösgörs.
3. Upprepa steg 1 & 2 vid den andra markeringen för att lossa även
den andra sidan av knappsatsen.
Montera och dra kablar till knappsats
1. Montera knappsatsen på väggen med hjälp av monteringsskru-
varna. Använd alla 4 skruvarna som medföljer.
2. Placera knappsatsen i hakarna på bakstycket och vrid ner för att fästa.
3. Dra kablarna genom kabelgenomföringen eller monteringshål.
Anslut Keybus (DATAKOM) och PGM//sektionskablage till knappsat-
sen. Placera sabotageblecket i dess hål på bakstycket.
4. Ta bort knappsatsen från hakarna. Placera knappsatsenpå bak-
stycket, se till att kabeln är så tillbakatryckt mot väggen som
möjligt. Dra kabeln inuti knappsatsen och se till att höga kompo-
nenter undviks. Knäpp igen fronten och se till att det inte föreligger
tryck på knappsatsen från kabeln under.
OBS: Montera isär knappsatsen, dra om kablarna och återmontera igen
ifall det skulle uppstå spänning mellan knappsatsens front och kablarna.
Repetera dessa steg tills knappsatsen är korrekt monterad.
Kabeldragning
1. Innan du ansluter kablar i enheten, se till
att strömmen (transformator och batteri) är
frånkopplad.
2. Anslut Keybus (DATAKOM) med fyra kab-
lar från centralapparaten (röd, svart, gul
och grön) till knappsatsens skruvplint.
3. Om programmerad som ingång, kan du
ansluta en detektor – såsom en dörrkontakt – till ”P/Z”-terminalen
på knappsatsen. Detta eliminerar behovet att dra kablar tillbaka till
centralapparaten för detektorn. För att ansluta detektorn, dra en
kabel från detektorn till “P/Z”-skruven och den andra kabeln från
detektorn till B-skruven (svart). För strömförsedda enheter, dra den
röda kabeln till R-skruven (positiv) och den svarta kabeln till B-skru-
ven (negativ). När du använder balanserade slingor, anslut detek-
torn i enlighet med konfigurationen vald för systemet.
4. Om “P/Z”-skruven är programmerad som en utgång, följer
utgången PGM programmerad i avsnitt [080]. Ett litet relä, en
summer eller annan likströmsdriven enhet kan anslutas mellan
positiv matningsspänning och ”P/Z”-skruven (maximal
belastning är 50mA).
Anslut ström
När du har slutfört kabeldragningen, kan strömmen till centralap-
paraten kopplas på.
1. Anslut batteriledarna till batteriet.
2. Anslut transformatorn. För vidare information om strömspecifika-
tioner för centralapparaten, se centralapparatens installationsmanual.
Programmera knappsatsen
Det finns flera programmeringsalter-
nativ tillgängliga för knappsatsen.
Dessa beskrivs nedan. Att program-
mera knappsatsen är liknande att
programmera resten av systemet.
När du är på avsnittet för knappsat-
sprogrammering kommer knappsat-
sen visa vilka alternativ som väljs
längs displayens översida. För att
aktivera eller avaktivera alternativet
Svenska
Installationsinstruktioner
•PC580 •PC585 •PC1555MX •PC1565
•PC1616 •PC1832 •PC1864 •PC5005
•PC5008 •PC5010 •PC5015 •PC5016
•PC5020
• En knappsats
• Etiketter motstånd
• Fyra monteringsskruvar • 1 Sabotagebleck
• 2 motstånd • 1 Installationsinstruktion
1
2
3
Utsparring
Utsparring
Utsparring
Kabelinnføring
Sabotasje
Montasjebøyler
Snu for
å feste
Press for å feste
1.
2.
3.
4.
Sabotasje
Montasje
bøyler
PK55XX\RFK55XX
RÖD
SVART
GUL
GRÖN
Till zon eller
PGM-utgång
R
B
Y
G
P/Z
41
Toggle Option
1 _ _ 4 _ _ _ _
