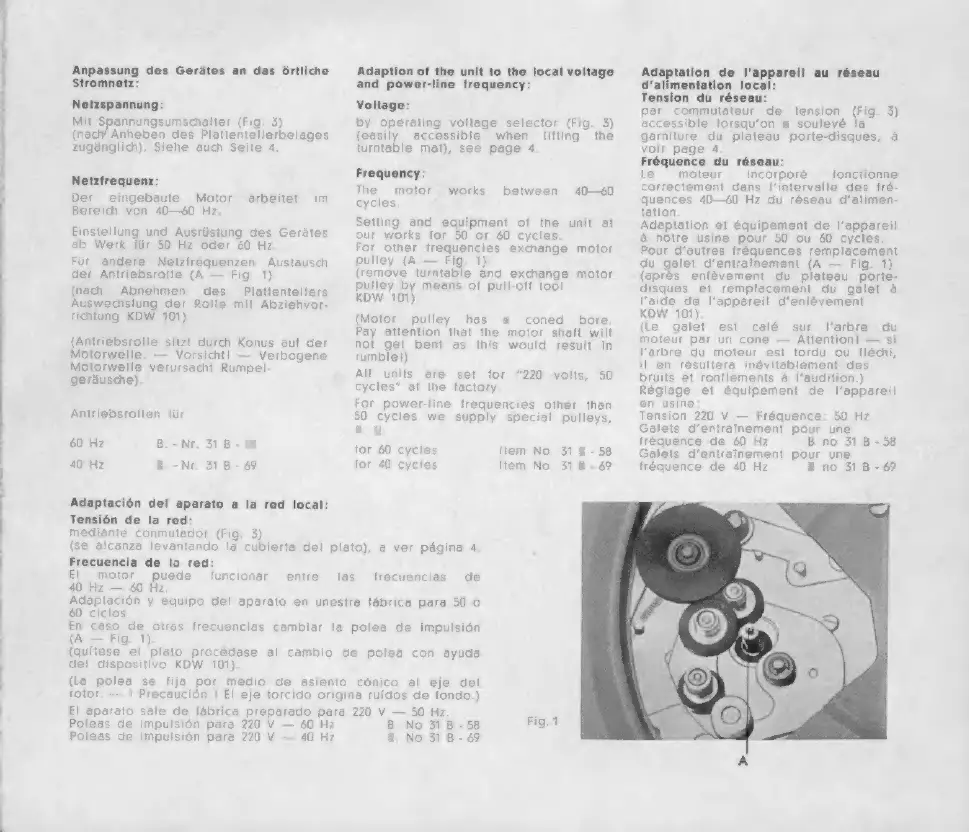

Dual 1007 - Adaptation of the unit to the local voltage and power-line frequency; Voltage; Frequency; Setting and equipment of the unit at our works

Ae
Anpassung des Gerätes an das örtliche
Stromnetz:
Netzspannung:
Mit Spannungsumschalter (Fig. 3)
(nach Anheben des Plattentellerbelages
zugänglich). Siehe auch Seite 4.
Netzfrequenz:
Der eingebaute Motor arbeitet im
Bereich von 40—60 Hz.
Einstellung und Ausrüstung des Gerätes
ab Werk für 50 Hz oder 60 Hz
Für andere Netzfrequenzen Austausch
der Antriebsrolle (A — Fig. 1)
(nah Abnehmen des Plattentellers
Auswechslung der Rolle mit Abziehvor-
richtung KDW 101)
(Antriebsrolle sitzt durch Konus auf der
Motorwelle. — Vorsicht! — Verbogene
Motorwelle verursacht Rumpel
geräusche)
Antriebsrollen für
60 Hz B. - Nr. 31 B - 58
40 Hz B. - Nr. 31 B - 69
Adaptación del aparato a la red local:
Tensión de la red:
mediante conmutador (Fig. 3)
(se alcanza levantando la cubierta del plato), a ver página 4
Frecuencia de la red:
El motor puede funcionar entre
40 Hz — 60 Hz
Adaptaciön y equipo del aparato en unestra fäbrica para 50 o
60 ciclos
En caso de otras frecuencias cambiar la polea de impulsión
(A — Fig. 1)
(quitese el plato procédase al cambio de polea con ayuda
del dispositivo KDW 101)
(La polea se fija por medio de asiento cónico al eje del
rotor. — | Precaución | El eje torcido origina ruídos de fondo.)
El aparato sale de fábrica preparado para 220 V — 50 Hz.
Poleas de impulsión para 220 V — 60 Hz
Poleas de impulsión para 220 V — 40 Hz
las frecuencias de
Adaption of the unit to the local voltage
and power-line frequency:
Voltag
by operating voltage selector (Fig. 3)
(easily accessible when lifting the
turntable mat), see page 4
Frequency:
The motor works between 40—60
cycles
Setting and equipment of the unit at
our works for 50 or 60 cycles
For other frequencies exchange motor
pulley (A — Fig. 1)
(remove turntable and exchange motor
pulley. by means of pull-off tool
KDW 101)
{Motor pulley has a coned bore
Pay attention that the motor shaft will
not get bent as this would result in
tumblel)
All units are set for "220 volts, 50
cycles” at the factory
For power-line frequencies other than
50 cycles we supply special pulleys,
e. g.
tor 60 cycles
tor 40 cycies
Item No. 31 B -58
Item No. 31 B - 69
B. No 31 B - 58 Fig.1
B. No 31 8-69
Adaptation de I
d'alimentation loc:
Tension du réseau:
par commutateur de tension (Fig. 3)
accessible lorsqu'on a soulevé la
garniture du plateau porte-disques, à
voir page 4
Fréquence du réseau:
Le moteur incorporé fonctionne
correctement dans l'intervalle des fré-
quences 40—60 Hz du réseau d'alimen-
tation
Adaptation et équipement de l'appareil
å notre usine pour 50 ou 60 cycles.
Pour d'autres fréquences remplacement
du galet d'entraînement (A — Fig. 1)
(après enlèvement du plateau porte-
disques et remplacement du galet à
l’aide de l'appareil d'enlèvement
KDW 101)
(Le galet est calé sur l'arbre du
moteur par un cone — Attention! — si
l'arbre du moteur est tordu ou fléchi,
il en résultera inévitablement des
bruits et ronflements à l'audition.)
Réglage et équipement de l'appareil
en usine
Tension 220 V — Fréquence: 50 Hz
Galets d'entraînement pour une
fréquence de 60 Hz B no 31 B-58
Galets d’entrainement pour une
fréquence de 40 Hz B no 31B-6
ppareil au réseau
