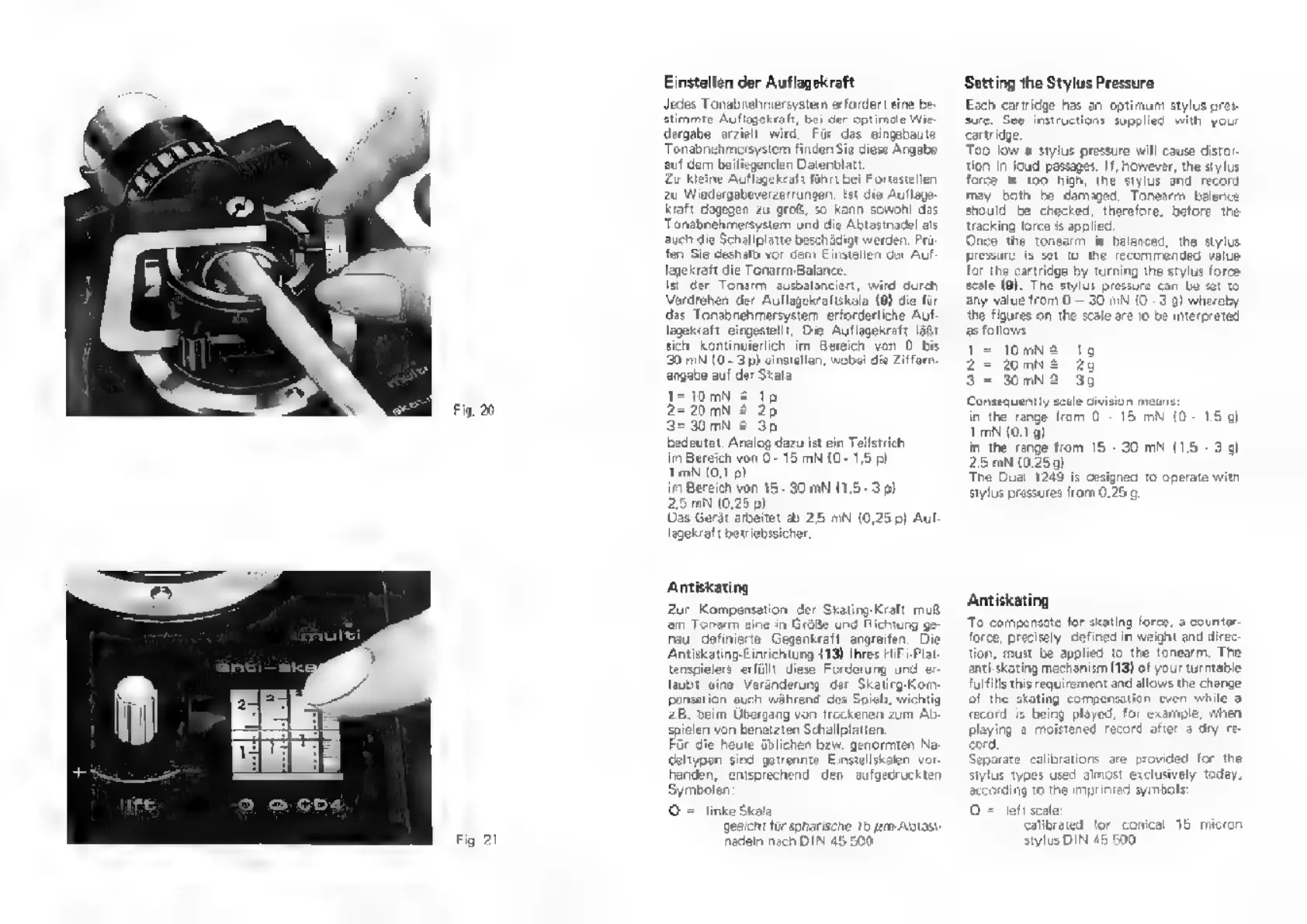

Fig 21
Einstellen der Auflagekraft
Jedes Tonabnehmersyster #fordert
atimmte Auflogekraft, bei der optimale Wi
dergabe erzielt wird, Fir das eingebaute
Tonabnichmersystem finden Sie diese Angabe
auf dem beiliegenden Datenblatt.
Zu kleine Auflagekraft fahrt bei Fortestellen
zu Wiadergateverzertungen. Ist die Auflaye
kraft dagegen zu grof, 50 kann sowohl das
Tonabnehmersystem und die Abtastnadel als
auch die Schallplatte beschadigt werden. Pris
fen Sie deshatb vor dem Einstellen det Aur
lagekraft die Tonarm-Balance,
Ist dor Tonarm ausbalanciert, wird durch
Verdtehen der Auflagekraltskala (9) die fir
das Tonabnehmersystem erforderliche Aut
lagekraft eingestellt, Die Auflagekratt aft
sich kontinuierlich im Bereich von 0 bis
30 mN (0-3 p) cinstellan, wobei div Ziffeen.
angabe auf der Siala
1=10mN 2 1p
2=20mN § 2p
3=30mN 2 3p
badeutot, Analog dazu ist ein Teilstrich
im Bereich von O- 15 mN (0- 1,5 ph
Tm (0,1 p)
im Bereich von 15-30 mN (1,5-3p)
2,5 mN (0,25 p)
Das Gerat arbeitet ab 25 mN (0,25 p) Aut-
lagekraft beviebssicher,
Antiskating
Zur Kompensation der Skating-Kraft mu
am Tonarm cine in GroBe und Nichturg ge-
nau definierte Gegenkratt angraifen. Die
Antiskating-Cinrichtung (13) Ihres HiF Plat
tenspielers erfillt diese Ferderung und er-
faubt eine Veranderung dar Skatirg-Kom-
ponsation auch wahrend des Spiels, wic!
2B. beim Ubergang von irockenen gum Ab:
spielen von benetzten Schallplatten,
Far die heute dblichen baw. genormten Na-
Geltypen sind getrennte Einsiellskalen vor.
handen, entsprechend den aufgedruckten
Symbolen
© = linke Skala
geeicht tur spharische 1 yem-Avstast
nadeln nach DIN 4S 500
Setting the Stylus Pressure
Each cartridge has an optimum stylus pres
sure, See instructions supplied with your
cartridge.
Too low a stylus pressure will cause distor
tion in loud passages. If, however, the stylus
force is too high, the stylus and record
may both be damaged, Tonearm balance
should be checked, therefore, before the
tracking farce is applied.
Once the tonearm is balanced, the stylus
pressure is set W the recommended value
for the cartridge by turning the stylus force
scale (9). The stylus pressure can be set to
any value trom O— 30 mN (0-3 g) whereby
the figures on the scale are 10 be interpreted
as follows
T= 10mN@ 19
2= 2mNe 2g
3= 30mN2 39
Consequently scele division means:
in the range from 0 - 15 mN (0- 1.8 gh
1 mN (0.1)
in the range from 15 - 30 mN (1.5 -3 9)
2.5 mN (0.259)
The Dual 1249 is cesigned
stylus prossures from 0.25 g
2 operate with
Antiskating
To compensate for skating force, a counter
force, precisely defined in weight and direc-
tion, must be applied to the tonearm. The
anti-skating mechanism (13) of your turntable
fulfills this requirement and allows the change
of the skating compensation even white a
record is being played, for example, when
playing a moistened record after a dry re-
cord,
Separate calibrations are provided for the
stylus types used almost exclusively today,
according 10 the imprinted symbols:
O = Left scale:
calibrated for conical 1 micron,
stylus DIN 45 500
