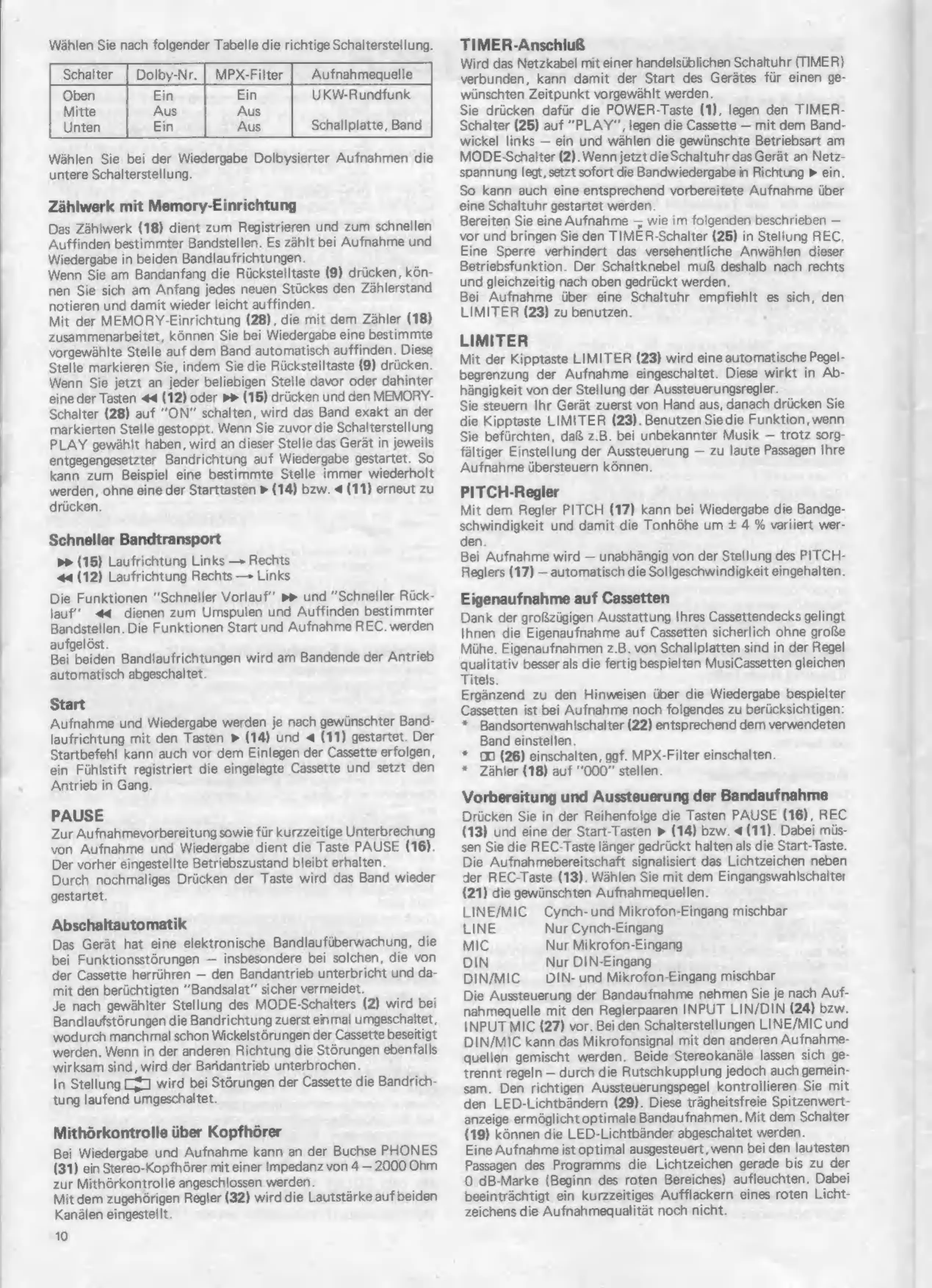

Wahlen
Sie
nach
folgender
Tabelle
die
richtige
Schalterstellung.
Schalter
|
Dolby-Nr.
|
MPX-Filter
Aufnahmequelle
Oben
Ein Ein
UKW-Rundfunk
Mitte
Aus
Aus
Unten
Ein
Aus
Schallplatte,
Band
Wahlen
Sie
bei
der
Wiedergabe
Dolbysierter
Aufnahmen
die
untere
Schalterstellung.
Zählwerk
mit
Memory-Einrichtung
Das
Zählwerk
(18)
dient
zum
Registrieren
und
zum
schnellen
Auffinden
bestimmter
Bandstellen.
Es
zählt
bei
Aufnahme
und
Wiedergabe
in
beiden
Bandlaufrichtungen.
Wenn
Sie
am
Bandanfang
die
Rückstelltaste
(9)
drücken,
kön-
nen
Sie
sich
am
Anfang
jedes
neuen
Stückes
den
Zählerstand
notieren
und
damit
wieder
leicht
auffinden.
Mit
der
MEMORY-Einrichtung
(28),
die
mit
dem
Zähler
(18)
zusammenarbeitet,
können
Sie
bei
Wiedergabe
eine
bestimmte
vorgewählte
Stelle
auf
dem
Band
automatisch
auffinden.
Diese
Stelle
markieren
Sie,
indem
Sie
die
Rückstelltaste
(9)
drücken.
Wenn
Sie
jetzt
an
jeder
beliebigen
Stelle
davor
oder
dahinter
eine
der
Tasten
««
(12)
oder
»»
(15)
drücken
und
den
MEMORY-
Schalter
(28)
auf
“ON”
schalten,
wird
das
Band
exakt
an
der
markierten
Stelle
gestoppt.
Wenn
Sie
zuvor
die
Schalterstellung
PLAY
gewählt
haben,
wird
an
dieser
Stelle
das
Gerät
in
jeweils
entgegengesetzter
Bandrichtung
auf
Wiedergabe
gestartet.
So
kann
zum
Beispiel
eine
bestimmte
Stelle
immer
wiederholt
werden,
ohne
eine
der
Starttasten
»
(14)
bzw.
«
(11)
erneut
zu
drücken.
Schneller
Bandtransport
»»
(15)
Laufrichtung
Links
Rechts
44
(12)
Laufrichtung
Rechts
Links
Die
Funktionen
"Schneller
Vorlauf’
pp
und
"Schneller
Rück-
lauf‘
44
dienen
zum
Umspulen
und
Auffinden
bestimmter
Bandstellen.
Die
Funktionen
Start
und
Aufnahme
REC.
werden
aufgelöst.
Bei
beiden
Bandlaufrichtungen
wird
am
Bandende
der
Antrieb
automatisch
abgeschaltet.
Start
Aufnahme
und
Wiedergabe
werden
je
nach
gewünschter
Band-
laufrichtung
mit
den
Tasten
»
(14)
und
«
(11)
gestartet.
Der
Startbefehl
kann
auch
vor
dem
Einlegen
der
Cassette
erfolgen,
ein
Fühlstift
registriert
die
eingelegte
Cassette
und
setzt
den
‚Antrieb
in
Gang.
PAUSE
Zur
Aufnahmevorbereitung
sowie
für
kurzzeitige
Unterbrechung
von
Aufnahme
und
Wiedergabe
dient
die
Taste
PAUSE
(16).
Der
vorher
eingestellte
Betriebszustand
bleibt
erhalten.
Durch
nochmaliges
Drücken
der
Taste
wird
das
Band
wieder
gestartet.
Abschaltautomatik
Das
Gerät
hat
eine
elektronische
Bandlaufüberwachung,
die
bei
Funktionsstörungen
insbesondere
bei
solchen,
die
von
der
Cassette
herrühren
den
Bandantrieb
unterbricht
und
da-
mit
den
berüchtigten
“Bandsalat”
sicher
vermeidet.
Je
nach
gewählter
Stellung
des
MODE-Schalters
(2)
wird
bei
Bandlaufstòrungen
die
Bandrichtung
zuerst
einmal
umgeschaltet,
wodurch
manchmal
schon
Wickelstörungen
der
Cassette
beseitigt
werden.
Wenn
in
der
anderen
Richtung
die
Störungen
ebenfalls
wirksam
sind,
wird
der
Baridantrieb
unterbrochen.
In
Stellung
GY]
wird
bei
Störungen
der
Cassette
die
Bandrich-
tung
laufend
umgeschaltet.
Mithörkontrolle
über
Kopfhörer
Bei
Wiedergabe
und
Aufnahme
kann
an
der
Buchse
PHONES
(31)
ein
Stereo-Kopfhòrer
mit
einer
Impedanz
von
4
2000
Ohm
zur
Mithörkontrolle
angeschlossen
werden.
Mit
dem
zugehörigen
Regler
(32)
wird
die
Lautstärke
auf
beiden
Kanälen
eingestellt.
10
TIMER-Anschluß
Wird
das
Netzkabel
mit
einer
handelsüblichen
Schaltuhr
(TIMER)
verbunden,
kann
damit
der
Start
des
Gerätes
für
einen
ge-
wünschten
Zeitpunkt
vorgewählt
werden.
Sie
drücken
dafür
die
POWER-Taste
(1),
legen
den
TIMER-
Schalter
(25)
auf
“PLAY”,
legen
die
Cassette
mit
dem
Band-
wickel
links
ein
und
wählen
die
gewünschte
Betriebsart
am
MODE-Schalter
(2).
Wenn
jetzt
dieSchaltuhr
das
Gerät
an
Netz-
spannung
legt,
setzt
sofort
die
Bandwiedergabe
in
Richtung
»
ein.
So
kann auch
eine
entsprechend
vorbereitete
Aufnahme
über
eine
Schaltuhr
gestartet
werden
Bereiten
Sie
eine
Aufnahme
wie
im
folgenden
beschrieben
vor
und
bringen
Sie
den
TIMER-Schalter
(25)
in
Stellung
REC.
Eine
Sperre
verhindert
das
versehentliche
Anwählen
dieser
Betriebsfunktion.
Der
Schaltknebel
muß
deshalb
nach
rechts
und
gleichzeitig
nach
oben
gedrückt
werden.
Bei
Aufnahme
über
eine
Schaltuhr
empfiehlt
es
sich,
den
LIMITER
(23)
zu
benutzen.
LIMITER
Mit
der
Kipptaste
LIMITER
(23)
wird
eine
automatische
Pegel-
begrenzung
der
Aufnahme
eingeschaltet.
Diese
wirkt
in
Ab-
hángigkeit
von
der
Stellung
der
Aussteuerungsregler.
Sie
steuern
Ihr
Gerät
zuerst
von
Hand
aus,
danach
drücken
Sie
die
Kipptaste
LIMITER
(23).
Benutzen
Sie
die
Funktion,
wenn
Sie
befürchten,
daß
z.B.
bei
unbekannter
Musik
trotz
sorg-
fältiger
Einstellung
der
Aussteuerung
zu
laute
Passagen
Ihre
‚Aufnahme
übersteuern
können.
PITCH-Regler
Mit
dem
Regler
PITCH
(17)
kann
bei
Wiedergabe
die
Bandge-
schwindigkeit
und
damit
die
Tonhöhe
um
+
4
%
variiert
wer-
den.
Bei
Aufnahme
wird
unabhängig
von
der
Stellung
des
PITCH-
Reglers
(17)
automatisch
die
Sollgeschwindigkeit
eingehalten.
Eigenaufnahme
auf
Cassetten
Dank
der
großzügigen
Ausstattung
Ihres
Cassettendecks
gelingt
Ihnen
die
Eigenaufnahme
auf
Cassetten
sicherlich
ohne
große
Mühe.
Eigenaufnahmen
z.B.
von
Schallplatten
sind
in
der
Regel
qualitativ
besser
als
die
fertig
bespielten
MusiCassetten
gleichen
Titels.
Ergänzend
zu
den
Hinweisen
über
die
Wiedergabe
bespielter
Cassetten
ist
bei
Aufnahme
noch
folgendes
zu
berücksichtigen:
*
Bandsortenwahischalter
(22)
entsprechend
dem
verwendeten
Band
einstellen.
*
Do
(26)
einschalten,
ggf.
MPX-Filter
einschalten.
*
Zähler
(18)
auf
000”
stellen.
Vorbereitung
und
Aussteuerung
der
Bandaufnahme
Drücken
Sie
in
der
Reihenfolge
die
Tasten
PAUSE
(16),
REC
(13)
und
eine
der
Start-Tasten
»
(14)
bzw.
«
(11).
Dabei
müs-
sen
Sie
die
REC-Taste
länger
gedrückt
halten
als
die
Start-Taste.
Die
Aufnahmebereitschaft
signalisiert
das
Lichtzeichen
neben
der
REC-Taste
(13).
Wählen
Sie
mit
dem
Eingangswahlschalter
(21)
die
gewünschten
Aufnahmequellen.
LINE/MIC
Cynch-und
Mikrofon-Eingang
mischbar
LINE
Nur
Cynch-Eingang
MIC
Nur
Mikrofon-Eingang
DIN
Nur
DIN-Eingang
DIN/MIC
DIN-
und
Mikrofon-Eingang
mischbar
Die
Aussteuerung
der
Bandaufnahme
nehmen
Sie
je
nach Auf-
nahmequelle
mit
den
Reglerpaaren
INPUT
LIN/DIN
(24)
bzw.
INPUT
MIC
(27)
vor.
Beiden
Schalterstellungen
LINE/MIC
und
DIN/MIC
kann
das
Mikrofonsignal
mit
den
anderen
Aufnahme-
quellen
gemischt
werden.
Beide
Stereokanäle
lassen
sich
ge-
trennt
regeln
durch
die
Rutschkupplung
jedoch
auch
gemein-
sam.
Den
richtigen
Aussteuerungspegel
kontrollieren
Sie
mit
den
LED-Lichtbándern
(29).
Diese
trágheitsfreie
Spitzenwert-
anzeige
ermöglicht
optimale
Bandaufnahmen.
Mit
dem
Schalter
(19)
können
die
LED-Lichtbänder
abgeschaltet
werden.
Eine
Aufnahme
istoptimal
ausgesteuert,
wenn
bei
den
lautesten
Passagen
des
Programms
die
Lichtzeichen
gerade
bis
zu
der
0
dB-Marke
(Beginn
des
roten
Bereiches)
aufleuchten.
Dabei
beeinträchtigt
ein
kurzzeitiges
Aufflackern
eines
roten
Licht-
zeichens
die
Aufnahmequalität
noch
nicht.
