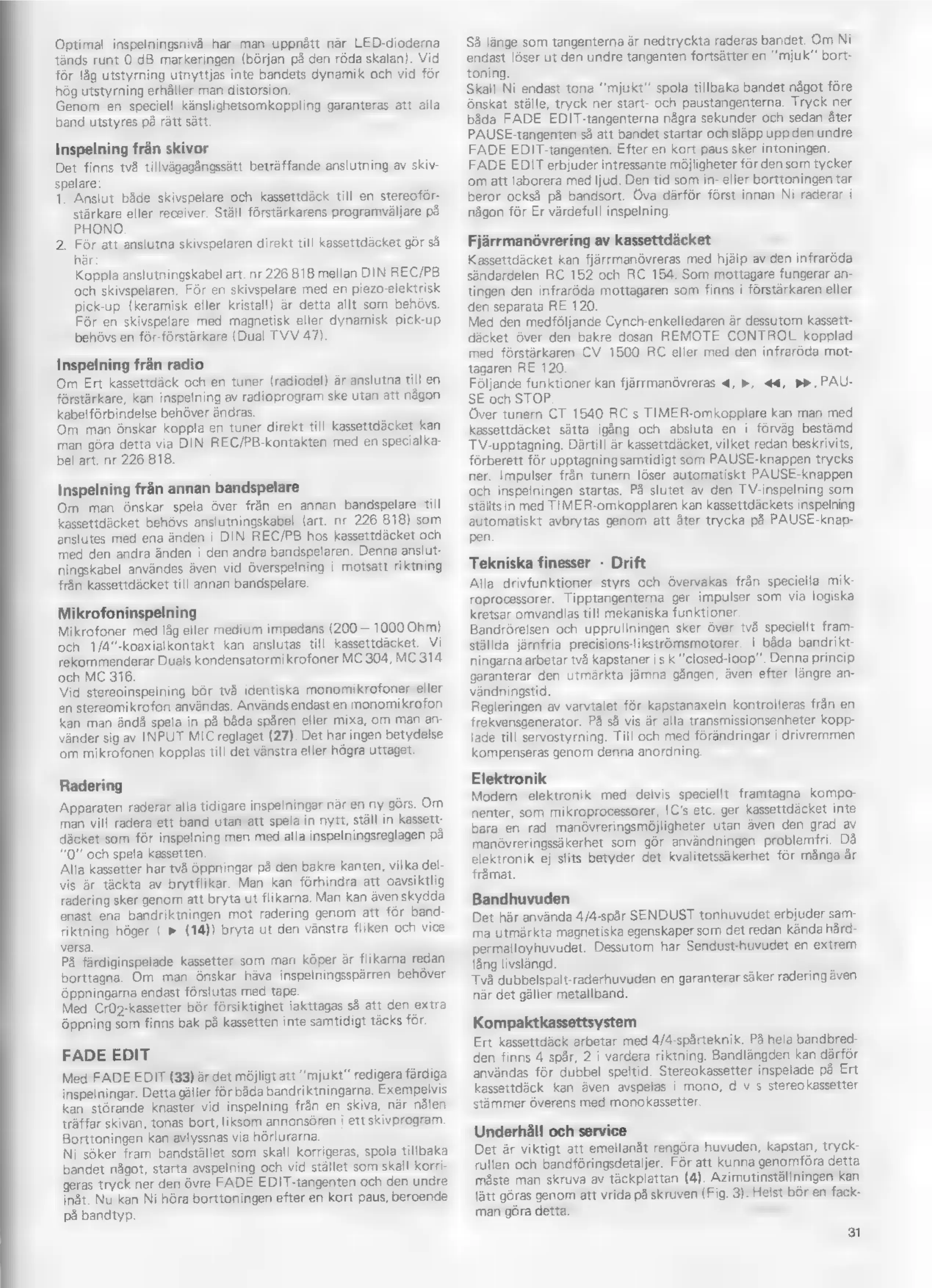

Optimal
inspelningsnivá
har
man
uppnätt
när
LED-dioderna
tánds
runt
0
dB
markeringen
(början
pá
den
röda
skalan).
Vid
för
läg
utstyrning
utnyttjas
inte
bandets
dynamik
och
vid för
hög
utstyrning
erhåller
man
distorsion.
Genom
en
speciell
kánslighetsomkoppling
garanteras
att
alla
band
utstyres
pá rátt
satt.
Inspelning
frán
skivor
Det
finns
tvá
tillvägagängssätt
beträffande
anslutning
av
skiv-
spelare:
1.
Anslut
báde
skivspelare
och
kassettdáck
till
en
stereoför-
stárkare
eller
receiver.
Stáll
fórstárkarens
programváljare
pá
PHONO.
2.
För
att
anslutna
skivspelaren
direkt
till
kassettdäcket
gör
sá
här:
Koppla
anslutningskabel
art.
nr
226
818
mellan
DIN
REC/PB
och
skivspelaren.
För
en
skivspelare
med
en
piezo-elektrisk
pick-up
(keramisk
eller
kristall)
är
detta
allt
som
behövs.
För
en
skivspelare
med
magnetisk
eller
dynamisk
pick-up
behövs
en
för-förstärkare
(Dual
TVV
47).
Inspelning från radio
Om
Ert
kassettdäck
och
en
tuner
(radiodel)
är
anslutna
till
en
förstärkare,
kan
inspelning
av
radioprogram
ske
utan
att
någon
kabelförbindelse
behöver
ändras.
Om
man
önskar
koppla
en
tuner
direkt
till
kassettdäcket
kan
man
göra
detta
via
DIN
REC/PB-kontakten
med
en
specialka-
bel
art.
nr
226
818.
Inspelning
frän
annan
bandspelare
Om
man
ònskar
spela
òver
frán
en
annan
bandspelare
till
kassettdácket
behövs
anslutningskabel
(art.
nr
226
818)
som
anslutes
med
ena
änden
i
DIN
REC/PB
hos
kassettdäcket
och
med
den
andra
änden
i
den
andra
bandspelaren.
Denna
anslut-
ningskabel
användes
även
vid
óverspelning
i
motsatt
riktning
frän
kassettdäcket
till
annan
bandspelare.
Mikrofoninspelning
Mikrofoner
med
lág
eller
medium
impedans
(200
—
1000
Ohm)
och
1/4”-koaxialkontakt
kan
anslutas
till
kassettdacket.
Vi
rekommenderar
Duals
kondensatormi
krofoner
MC
304,
MC
314
och
MC
316.
Vid
stereoinspelning
bòr
tvä
identiska
monomikrofoner
eller
en
stereomikrofon
användas.
Används
endast
en
monomikrofon
kan
man
ändä
spela
in
pä
bäda
spären
eller
mixa,
om
man
an-
vänder
sig
av
INPUT
MIC
reglaget
(27).
Det
har
ingen
betydelse
om
mikrofonen
kopplas
till
det
vanstra
eller
högra
uttaget.
Radering
Apparaten
raderar
alla
tidigare
inspelningar
när
en
ny
górs.
Om
man
vill
radera
ett
band
utan
att
spela
in
nytt,
stáll
in
kassett-
däcket
som
för
inspelning
men
med
alla
inspelninasreglagen
pä
"0"
och
spela
kassetten.
Alla
kassetter
har
tvá
óppningar
pá
den
bakre
kanten,
vilka
del-
vis
är
täckta
av
brytflikar.
Man
kan
fórhindra
att
oavsiktlig
radering
sker
genom
att
bryta
ut
flikarna.
Man
kan
áven
skydda
enast
ena
bandriktningen
mot
radering
genom
att
för
band-
riktning
höger
(
»
(14))
bryta
ut
den
vänstra
fliken
och
vice
versa.
På
färdiginspelade
kassetter
som
man
köper
är
flikarna
redan
borttagna.
Om
man
önskar
häva
inspelningsspärren
behöver
öppningarna
endast
förslutas
med
tape.
Med
Cr02-kassetter
bör
försiktighet
iakttagas
så
att
den
extra
öppning
som
finns
bak
på
kassetten
inte
samtidigt
täcks
för.
FADE EDIT
Med
FADE
EDIT
(33)
är
det
möjligt
att
”mjukt”
redigera
färdiga
inspelningar.
Detta
gäller
för
båda
bandriktningarna.
Exempelvis
kan
störande
knaster
vid
inspelning
från
en
skiva,
när
nålen
träffar
skivan,
tonas
bort,
liksom
annonsören
|
ett
skivprogram.
Borttoningen
kan
avlyssnas
via
hörlurarna.
Ni
söker
fram
bandstället
som
skall
korrigeras,
spola
tillbaka
bandet
något,
starta
avspelning
och
vid
stället
som
skall
korri-
geras
tryck
ner
den
övre
FADE
EDIT-tangenten
och
den
undre
inåt.
Nu
kan
Ni
höra
borttoningen
efter
en
kort
paus,
beroende
på
bandtyp.
Så
länge
som
tangenterna
är
nedtryckta
raderas
bandet.
Om
Ni
endast
löser
ut
den
undre
tangenten
fortsätter
en
“mjuk”
bort-
toning.
Skall
Ni
endast
tona
”mjukt”
spola
tillbaka
bandet
något
före
önskat
ställe,
tryck
ner
start-
och
paustangenterna.
Tryck
ner
båda
FADE
EDIT-tangenterna
några
sekunder
och
sedan
åter
PAUSE-tangenten
så
att
bandet
startar
och
släpp
upp
den
undre
FADE
EDIT-tangenten.
Efter
en
kort
paus
sker
intoningen.
FADE
EDIT
erbjuder
intressante
möjligheter
för
den
som
tycker
om
att
laborera
med
ljud.
Den
tid
som
in-
eller
borttoningen
tar
beror
också
på
bandsort.
Öva
därför
först
innan
Ni
raderar
i
någon
för
Er
värdefull
inspelning.
Fjärrmanövrering av kassettdäcket
Kassettdäcket
kan
fjärrmanövreras
med
hjälp
av
den
infraröda
sändardelen
RC
152
och
RC
154.
Som
mottagare
fungerar
an-
tingen
den
infraröda
mottagaren
som
finns
i
förstärkaren
eller
den separata
RE 120.
Med
den
medföljande
Cynch-enkelledaren
är
dessutom
kassett-
däcket
över
den
bakre
dosan
REMOTE
CONTROL
kopplad
med
förstärkaren
CV
1500
RC
eller
med
den
infraröda
mot-
tagaren
RE
120.
Följande
funktioner
kan
fjärrmanövreras
4,
»,
<4,
»»,PAU-
SE och STOP.
Över
tunern
CT
1540
RC
s
TIMER-omkopplare
kan
man
med
kassettdäcket
sätta
igång
och
absluta
en
i
förväg
bestämd
TV-upptagning.
Därtill
är
kassettdäcket,
vilket
redan
beskrivits,
förberett
för
upptagning
samtidigt
som
PAUSE-knappen
trycks
ner.
Impulser
från
tunern
löser
automatiskt
PAUSE-knappen
och
inspelningen
startas,
På
slutet
av
den
TV-inspelning
som
ställts
in
med
TIMER-omkopplaren
kan
kassettdackets
inspelning
automatiskt
avbrytas
genom
att
åter
trycka
på
PAUSE-knap-
pen
Tekniska finesser - Drift
Alla
drivfunktioner
styrs
och
övervakas
frän
speciella
mik-
roprocessorer.
Tipptangenterna
ger
impulser
som
via
logiska
kretsar
omvandlas
till
mekaniska
funktioner.
Bandrórelsen
och
upprullningen
sker
över
två
speciellt
fram-
ställda
järnfria
precisions-likstrómsmotorer.
|
bäda
bandrikt-
ningarna
arbetar
två
kapstaner
is
k
"closed-loop".
Denna
princip
garanterar
den
utmärkta
jämna
gången,
även
efter
längre
an-
vändninastid.
Regleringen
av
varvtalet
för
kapstanaxeln
kontrolleras
från
en
frekvensgenerator.
På
så
vis
är
alla
transmissionsenheter
kopp-
lade
till
servostyrning.
Till
och
med
förändringar
i
drivremmen
kompenseras
genom
denna
anordning.
Elektronik
Modern
elektronik
med
delvis
speciellt
framtagna
kompo-
nenter,
som
mikroprocessorer,
IC's
etc.
ger
kassettdäcket
inte
bara
en
rad
manövreringsmöjligheter
utan
även
den
grad
av
manövreringssäkerhet
som
gör
användningen
problemfri.
Då
elektronik
ej
slits
betyder
det
kvalitetssäkerhet
för
många
år
fråmat.
Bandhuvuden
Det
här
använda
4/4-spår
SENDUST
tonhuvudet
erbjuder
sam-
ma
utmärkta
magnetiska egenskaper
som
det
redan
kända
hård-
permalloyhuvudet.
Dessutom
har
Sendust-huvudet
en
extrem
lang
livslängd.
Två
dubbelspalt-raderhuvuden
en
garanterar
säker
radering
även
när
det
gäller
metallband.
Kompaktkassettsystem
Ert
kassettdäck
arbetar
med
4/4-spårteknik.
På
hela
bandbred-
den
finns
4
spår,
2
i
vardera
riktning.
Bandlängden
kan
därför
användas
för
dubbel
speltid.
Stereokassetter
inspelade
på
Ert
kassettdäck
kan
även
avspelas
i
mono,
d
v
s
stereokassetter
stämmer
överens
med
monokassetter.
Underhåll
och
service
Det
är
viktigt
att
emellanåt
rengöra
huvuden,
kapstan,
tryck-
rullen
och
bandföringsdetaljer.
För
att
kunna
genomföra
detta
måste
man
skruva
av
täckplattan
(4).
Azimutinställningen
kan
lätt
göras
genom
att
vrida
på
skruven
(Fig.
3).
Helst
bör
en
fack-
man
göra
detta.
