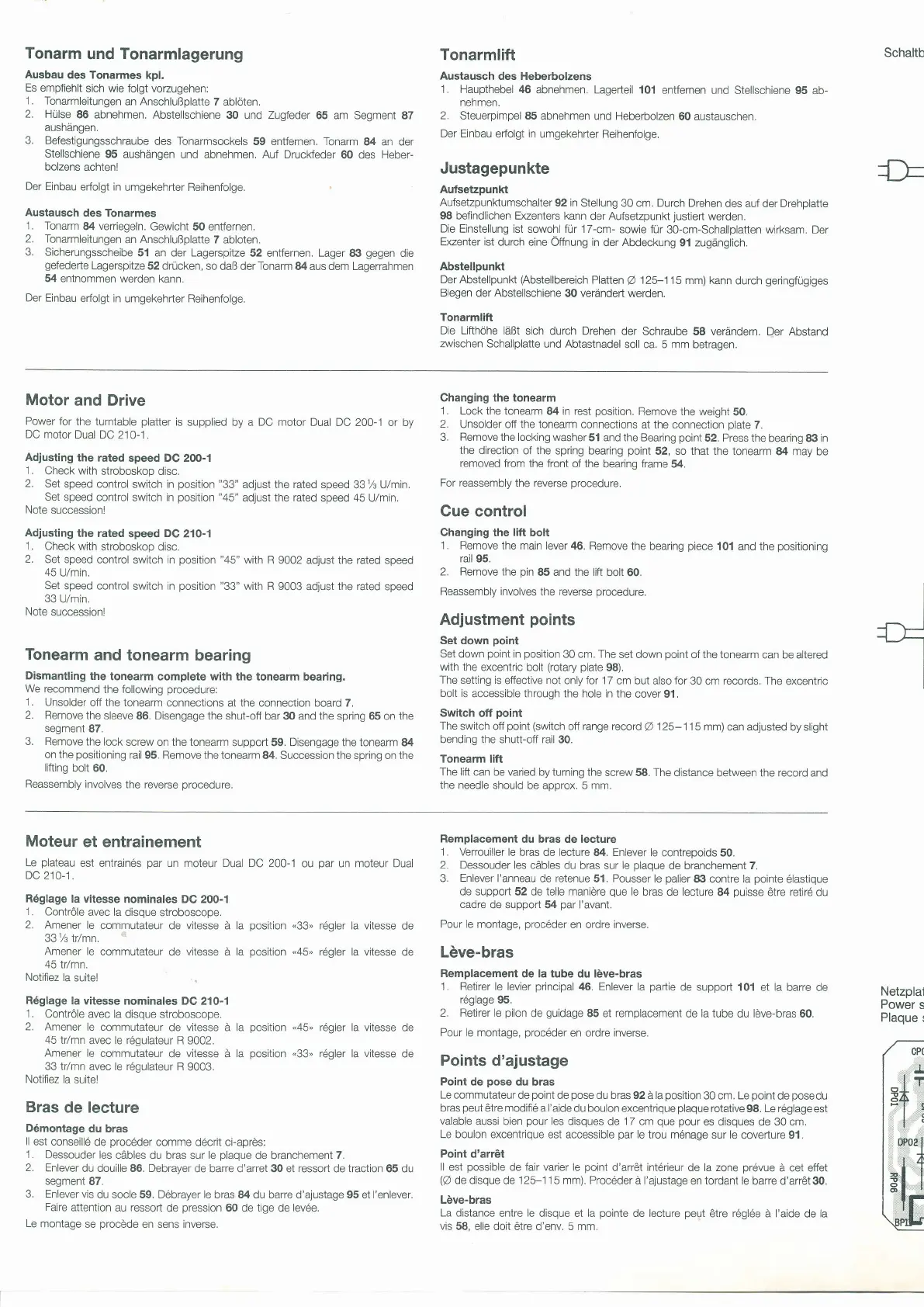

Dual CS 520 User Manual

Tonarm
und Tonarmlagerung
Ausbau
des Tonarmes
kpl.
Es
empfiehlt
sich wie folgt vozugehen:
1,
Tonarmleitungen
an Anschlußplatte
7 ablöten,
2.
Hülse
86 abnehmen.
Abstellschiene 30
und
Zugfeder
65 am Segment
87
aushängen,
3.
Befestigungsschraube
des
Tonarmsockels
59 entfernen. Tonarm
84 an der
Stellschiene
95 aushängen
und abnehmen, Auf Drucffeder
6O des Heber-
bolzens achtenl
Der Einbau
erfolgt in
umgekehrter Reihenfolge.
Austausch
des Tonarmes
1.
Tonarm
84 verriegeln.
Gewicht 50 entfernen,
2.
Tonarmleitungen
an
Anschlußplatte
7 abloten.
3.
Sicherungsscheibe
51 an der Lagerspitze
52 entfernen. Lager 83
gegen
die
gefederte
Lagerspitze
52
drücken, so daB der Tonarm 84 aus
dem
Lagerrahmen
54 entnommen
werden kann.
Der
Einbau
erfolgt in umgekehrter Reihenfolge,
Tonarmlift
Austausch
des Heberbolzens
1. Haupthebel
46 abnehmen, Lagerteil
101 entfernen
und Stellschiene 95
ab-
nehmen.
2.
Steuerpimpel 85 abnehmen
und Heberbolzen
60 austauschen.
Der Einbau
erfolgt in umgekehrter Reihenfolge.
Justagepunkte
Aufsetzpunkt
AufsetzpunKumschalter
92 in
Stellung 30 cm. Durch Drehen
des auf der Drehplatte
98
befindlichen Exzenters kann
der Aufsetzpunkt
justiert
werden,
Die
Einstellung ist
sowohl
für'17-cm-
sowie für
3O-cm-Schallplatten wirksam. Der
Exzenter ist
durch eine Öffnung in
der
Abdeckung
91 zugänglich.
Abstellpunkt
Der AbstellpunK
(Abstellbereich
Platten
O
125-1 15 mm) kann
durch
geringfügiges
Biegen
der Abstellschiene 30 verändert
werden.
Tonarmlift
Die Lifthöhe läßt
sich durch Drehen
der Schraube 58 verändern.
Der Abstand
zwischen
Schallplatte und Abtastnadei
soll ca. 5 mm betragen.
Schaltb
Motor
and Drive
Power
for the tumtable
platter
is
supplied by
a DC motor
Dual DC 200-1 or by
DC
motor Dual DC 210-1.
Adjusting
the rated
speed DC 200-l
1,
Check with
stroboskop disc.
2.
Set
speed control
switch
in
position "33"
adjust the rated
speed 33 % U/min.
Set
speed control
switch in
position
"45"
adjust the rated
speed 45 U/min,
Note
succession!
Adjusting
the rated
speed
DC
210-1
1.
Check with
stroboskop disc,
2.
Set speed
control switch in
position "45"
with
R 9002 adjust the rated speed
45
U/min,
Set speed control
switch
in
position "33"
with R
9003 adjust the
rated
speed
33 U/min,
Note
successionl
Tonearm
and tonearm
bearing
Dismantling
the tonearm complete with
the tonearm bearing.
We
recommend
the following
procedure:
1.
Unsolder
off the tonearm
connections at the connection board 7,
2, Remove
the
sleeve 86, Disengage the shut-off bar 30
and
the
spring 65 on
the
segment
87.
3.
Remove the
lock screw
on
the tonearm
support 59. Disengage the tonearm 84
on the
positioning
rail 95. Remove the
tonearm 84, Succession the spring on the
lifting
bolt 60.
Reassembly
involves the reverse
procedure,
Changing the
tonearm
1. Lock the tonearm
84 in rest
position,
Remove the weight
50.
2. Unsolder off the tonearm
connections at the connection
plate
7.
3. Remove the locking washer
51 and the Bearing
point
52, Press the
bearing 8:l in
the
direction of the spring bearing
point
52, so that the tonearm
84 may be
removed from
the front
of
the
bearing frame 54.
For reassembly the reverse
procedure.
Gue control
Changing the lift bolt
1.
Remove the main lever 46.
Remove the
bearing
piece
101 and the
positioning
rail 95,
2. Remove the
pin
85 and the lift
bolt 60.
Reassembly involves the reverse
procedure.
Adjustment
points
Set down
point
Set down
point
in
position
30
cm. The
set down
point
of
the tonearm
can be altered
with the excentric
bolt
(rotary plate
98),
The setting is
effective not only for 1 7 cm
but also for 30 cm records. The
excentric
bolt is
accessible through the hole in the
cover 91,
Switch
off
point
The
switch off
point
(switch
off
range record
@
1 25- 1 1 5 mm)
can adjusted by slight
bending the shutt-off rail 30.
Tonearm
lift
The
lift can be varied by turning the
screw 58. The
distance between the record and
the needle should
be
approx.
5 mm,
Moteur
et entrainement
Le
plateau
est entrainds
par
un moteur Dual
DC 200-1 ou
par
un moteur Dual
DC 210-1.
R6glage
la vitesse
nominales DC 200-l
1.
Contröle
avec la
disque stroboscope.
2, Amener
le commutateur
de vitesse ä la
position
.33'
r6gler la vitesse
de
331/s 1r/mn.
Amener le
commutateur
de
vitesse
ä
la
position
.45,
r6gler la vitesse
de
45 trlmn.
Notifiez
la suitel
R6glage
la vitesse nominales DC
210-1
1.
Contröle avec la
disque stroboscope.
2. Amener
le
commutateur de vitesse ä la
position
"45'
45
lr/mn
avec le r6gulateur R 9002,
Amener le
commutateur
de
vitesse
ä
la
position
.33"
33
trlmn
avec le rögulateur R
9003.
Notiflez la suite!
Bras
de
lecture
D6montage
du bras
ll
est conseill6
de
procöder
comme
d6crit
ci-aprös:
1.
Dessouder les
cäbles
du bras sur
le
plaque
de branchement
7.
2.
Enlever
du douille 86. Debrayer
de barre d'arret 30 et
ressort
de traction 65 du
segment
87.
3. Enlever
vis
du socle 59. D6brayer le bras 84 du barre
d'ajustage
95
et
l'enlever.
Faire
attention au ressort
de
pression
60
de
tige
de
levöe.
Le
montage
se
procöde
en sens inverse,
Remplacement
du bras de lecture
1, Verrouiller
le bras de lecture
84,
Enlever
le contrepoids 50,
2. Dessouder
les cebles
du bras sur
le
plaque
de branchement 7.
3. Enlever l'anneau
de
retenue
51.
Pousser
le
palier
8il contre
la
pointe
6lastique
de suppon
52 de
telle
maniöre
que
le bras
de
lecture
84
puisse
ötre retirö
du
cadre
de support 5,4
par
l'avant,
Pour le montage,
proc6der
en ordre inverse.
Löve-bras
Remplacement
de la tube du löve-bras
1. Retrrer le
levier
principal
46. Enlever la
partie
de support 1Ol et la
barre de
r6glage 95.
2. Retirer le
pilon
de
guidage
85 et remplacement
de
la tube
du löve-bras 60.
Pour le montage,
proc6der
en ordre inverse.
Points
d'ajustage
Point de
pose
du bras
Le
commutaleur de
point
de
pose
du
bras
g2
ä
Ia
position
30 cm. Le
point
de
posedu
bras
peut
ötre modifl6 a I'aide
du
boulon
excentrique
plaque
rotative
98.
Le röglage
est
valable
aussi bien
pour
les disques
de
17 cm
que pour
es disques
de 30 cm.
Le boulon excentrique
est
accessible
par
le trou m6nage
sur
Ie
covefture 91,
Point
d'arrCt
ll est
possible
de fair varier le
point
d'arrCt int6rieur
de
la zone
pr6vue
ä cet effet
(O
de disque
de
125-1 1
5 mm). Proc6der ä l'ajustage
en
tordant
le barre d'arrö,l 30.
Löve-bras
La distance
entre
le
disque et la
pointe
de
lecture
pe\Jt
ötre r6gl6e ä I'aide de la
vis
58, elle doit etre d'env, 5 mm,
Netzplal
Power
s
Plaque
I
r6gler la vitesse
de
r6gler
la vitesse
de
(:
l'l
r
IEA
l
l-rl
l;
onoe;
tr
