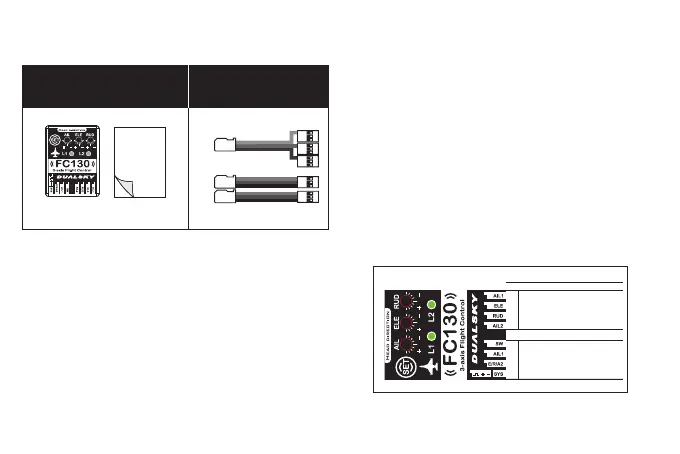

物品清单
（
c
）
（
a
）
（
d
）
（
b
）
21021-1
Double
Sided
Tape
双面胶
（a）FC130平衡仪 x 1
（b）减震双面胶 x 1
（c）三信号排线(长) x 1
（d）单信号排线(长）x 2
2. FC130 接口说明
Port Mapping PIN Location
OUTPUTINPUT
TOP MIDDLE BOTTOM
Aileron
Elevator
Rudder
Aileron2
VDD
VDD
VDD
VDD
GND
GND
GND
GND
Switch
Aileron
Elevator
SYS
VDD
VDD
Rudder
VDD
GND
GND
Aileron2
GND
* VDD is positive lead. *GND is negative lead.
●
输入输出信号线靠近FC130顶部， 中间为电源正，底部
为电源地
遥控设备
你需要一套四通道或以上遥控设备，如果遥控器只有4CH,
FC130默认工作在增稳模式，不具备模式切换和Gyro关闭功
能。我们推荐您使用5CH遥控设备，这样可以利用CH5（通
常是GEAR）作为模式切换通道。
安装指南
1. FC130 安装原则：
●
陀螺仪的头部方向必须与模型机头方向一致。
●
固定面要水平，有刚性（推荐层板），但不要固定在舵
机安装板上
●
必须使用原厂提供的海绵双面胶固定，不能采用扎带，
魔术贴或3M Dual-Lock
●
不要将陀螺仪整体包裹海绵后再固定
●
陀螺仪不能被的舵机摇臂、连杆以及其他活动装置触碰
到
●
远离电动机或发动机舱，远离电子调速器，尽量远离电
池
●
陀螺仪不能放置在机身外部，机翼或尾翼上
