- 22 -- 21 -
AIL
ELE
THR
RUD
CH5
SBUS
RUDDER
ELEVATOR
AIL2
AIL1
* 图示为双副翼飞机
●
输入（Input）支持Futaba S.Bus, 这是只需要采用一
根“单信号排线”连接SYS口和接收机S.Bus接口。SYS接口
优先级高于其他输入口。当采用SYS输入时，其他输入口不
工作，遥控器通道顺序必须同下表：
顺序
CH1 CH2 CH3 CH4 CH5
通道 副翼 1 升降 油门 方向 模式开关
●
注意：Futaba和S.Bus双叶公司商标及技术，我们不对
未来潜在的不兼容负责或提供技术支持。

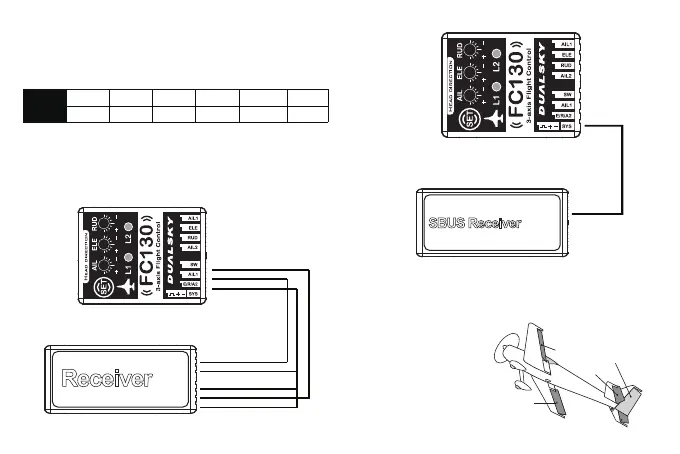

3. FC130与接收机的连接。如下图所示
普通接收机
Ｓ．ＢＵＳ接收机
4. FC130与舵面的连接
●
单副翼和双副翼固定翼飞机
CH6
副翼2
MODE
AIL1
E/R/A2
CH5/GEAR
Rudder
Aileron1
Elevator
Reserved
Aileron2
AIL2
副翼1
升降舵（橙）
方向舵（红）
模式开关
副翼2（棕）
