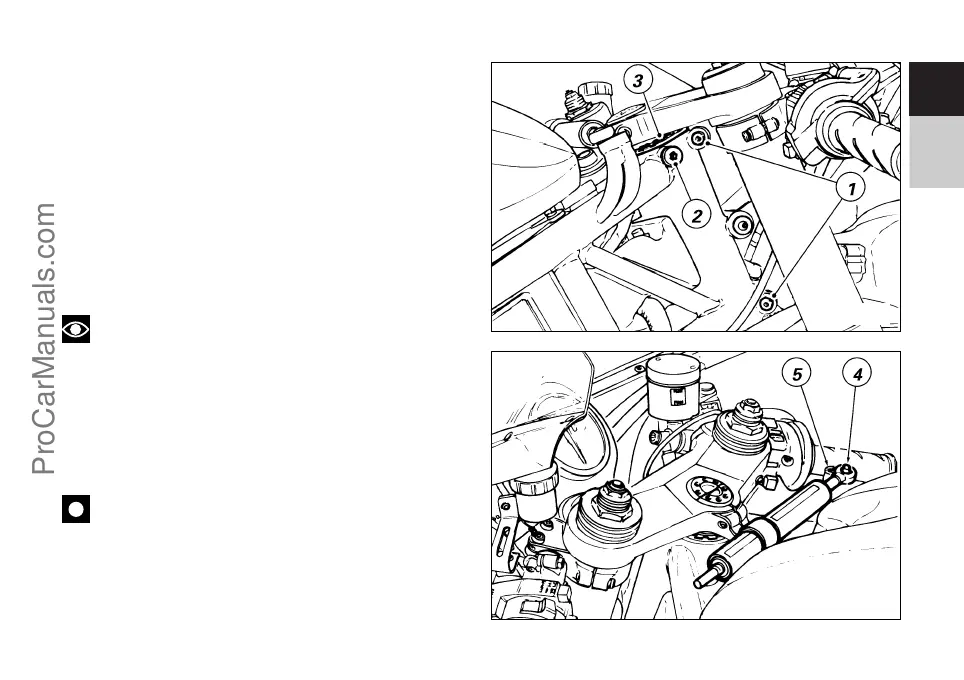

Modifica dell’inclinazione del cannotto di sterzo
(fig. 33.1)
Modificare l’inclinazione del cannotto di sterzo allentando
le due viti (1) sul lato destro del telaio.
Svitare completamente la vite (2) e, con una chiave a
settore, ruotare di 180° l’estremità del cannotto (3).
Verificare che il foro sull’eccentrico sia coassiale con il
foro passante del cannotto di sterzo. A tal fine vi è
stampigliata sull’eccentrico una freccia nella zona
superiore che indica la fase.
Riavvitare la vite (2) fino a battuta. Ingrassare il filetto
delle viti (1) con SHELL Retinax HDX2 e serrarle alla
coppia di 22 Nm.
Note
Mentre si esegue questa operazione, mantenere i
semimanubri non completamente sterzati.
Dopo aver modificato l’angolo di sterzo, è necessario
riposizionare l’ammortizzatore. Svitare la vite (4, fig.33.2),
spostare lo snodo dell’asta ammortizzatore in
corrispondenza del foro (5) del telaio. Serrare la vite (4)
tolta precedentemente applicando un frenafiletti medio.
Importante
Il bloccasterzo è utilizzabile solo se il cannotto è
regolato sulla posizione corrispondente a 24° 30'
d’inclinazione. Questa regolazione è prevista solo nelle
versioni 748S, 998.
45
I
fig. 33.1
fig. 33.2
748S
998
