Vestizione
Fairing
sezione / section
E 3
6
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

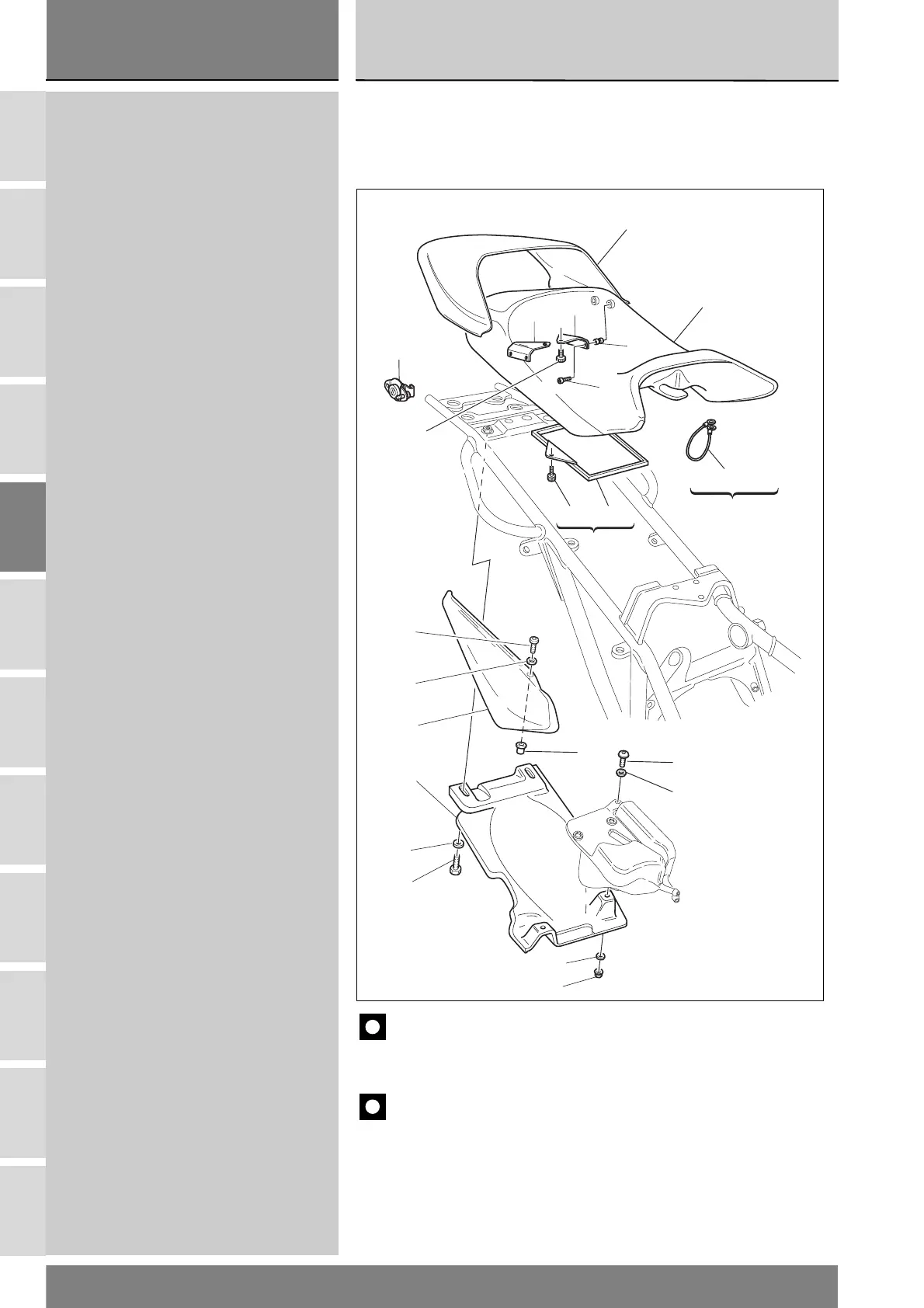

Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
3 - SELLA
1Sella
2 Cavo antifurto casco
3 Inserto filettato*
4 Piastrina sinistra*
5 Coprisella*
6 Coperchio
7 Vite speciale*
8 Vite speciale
9Vite
10 Rosetta
11 Fianchetto
12 Vite*
13 Piastrina destra*
14 Inserto
15 Serratura sella
16 Paraspruzzi
17 Vite
18 Rosetta
19 Vite
20 Rosetta
21 Dado
22 Rosetta
2
8 6
1
1
7
12
3
4
13
15
18
17
16
19
20
1
5
9
10
11
14
22
21
Vedi
Sez. N3.2
See
Sect. N3.2
3 - SEAT
1Seat
2 Helmet anti-theft cable
3 Threaded insert*
4 Left-hand plate*
5 Seat cover*
6Cover
7 Special screw*
8 Special screw
9Screw
10 Washer
11 Side body panel
12 Screw*
13 Right-hand plate*
14 Insert
15 Seat lock
16 Splashguard
17 Screw
18 Washer
19 Screw
20 Washer
21 Nut
22 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
* I componenti contrassegnati non sono presenti per le versioni
DARK.
* Marked parts are not fitted to DARK versions.
E
