Uso e manutenzione
Use and Maintenance
sezione / section
D 5
67Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
Diagnosi guidata
Note
I simboli delle icone utilizzate
nella procedura sono riportati in una
tabella alla fine della presente
sezione.
Lo strumento DDS segue passo
passo l'operatore nelle diverse
metodologie di diagnosi, mettendo a
disposizione descrizioni e
documentazione sui componenti
della moto, schemi elettrici degli
impianti elettronici e informazioni
sulla localizzazione dei componenti.

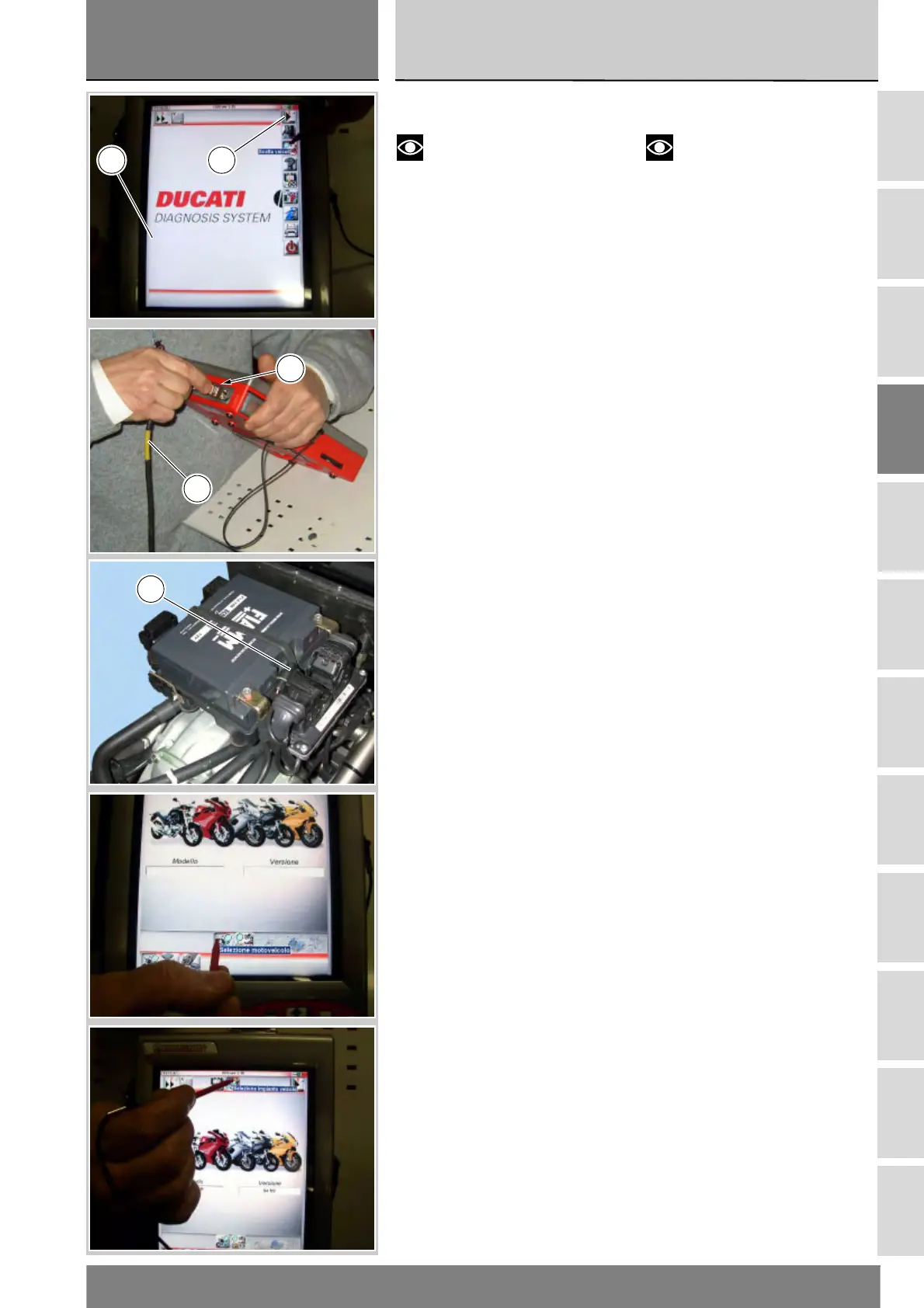

Accendere lo strumento DDS (1)
facendo riferimento al paragrafo
"Alimentazione dello strumento".
Collegare il connettore di diagnosi (F)
il cavo di alimentazione e diagnosi (2)
alla presa di diagnosi della moto (G).
Entrare nel menu funzionalità
generiche, premendo l'icona "Tasto
Menu 1" (A).
Premere l'icona "Scelta veicoli" e nella
videata successiva premere l'icona
"Selezione motoveicolo"; scegliere il
modello e confermare, poi scegliere
la versione e confermare.
Premendo l'icona "Selezione impianto
veicolo" sul display del visore
compariranno gli impianti del veicolo
che possono essere esaminati.
Guided diagnosis
Note
A table at the end of this
section explains the icons used in this
procedure.
The DDS guides the operator step by
step through the various diagnosis
stages and provides the descriptions
and the documents on the different
vehicle components such as wiring
diagrams for the electronic systems
and details on the system layout and
parts location.
Switch on DDS (1), refer to
"Instrument power supply".
Connect the diagnosis connector (F),
the power and diagnosis cable (2) to
the motorcycle diagnosis socket (G).
Enter the general functions menu,
pressing "Menu Key 1" icon (A).
Press the "Vehicle selection" icon and
press "Vehicle selection" icon in the
following page; choose the model
and confirm, then select the version
and confirm.
Press "System selection" icon
displayed to show the vehicle
systems that can be diagnosed.
A1
F
2
G

Ducati monster 400 i.e. Specifications

General

Torque	34.3 Nm (25.3 ft-lb) @ 7000 rpm
Fuel System	Electronic fuel injection
Gearbox	6-speed
Front Brake	Single 320 mm disc with 4-piston caliper
Rear Brake	Single 245 mm disc with 2-piston caliper
Transmission	6-speed
Final Drive	Chain
Frame	Tubular steel trellis frame
Rear Tire	160/60 ZR17
Seat Height	770 mm (30.3 in)
Dry Weight	168 kg
Fuel Capacity	14 L (3.7 US gal)
Engine	398 cc, air-cooled, 4-stroke, L-twin
Engine Type	Air-cooled, 4-stroke, L-twin
