Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
11Monster 400/620 - M.Y. 2004 - edizione/edition 00
Smontaggio forcella
anteriore
Prima di procedere alla rimozione del
componente in questione occorre
rimuovere dal motociclo i particolari
riportati di seguito:
Importante
I particolari descritti in questo
capitolo non sono tutti forniti a
ricambio singolarmente: vengono
identificati per una spiegazione più
chiara dell’operazione.

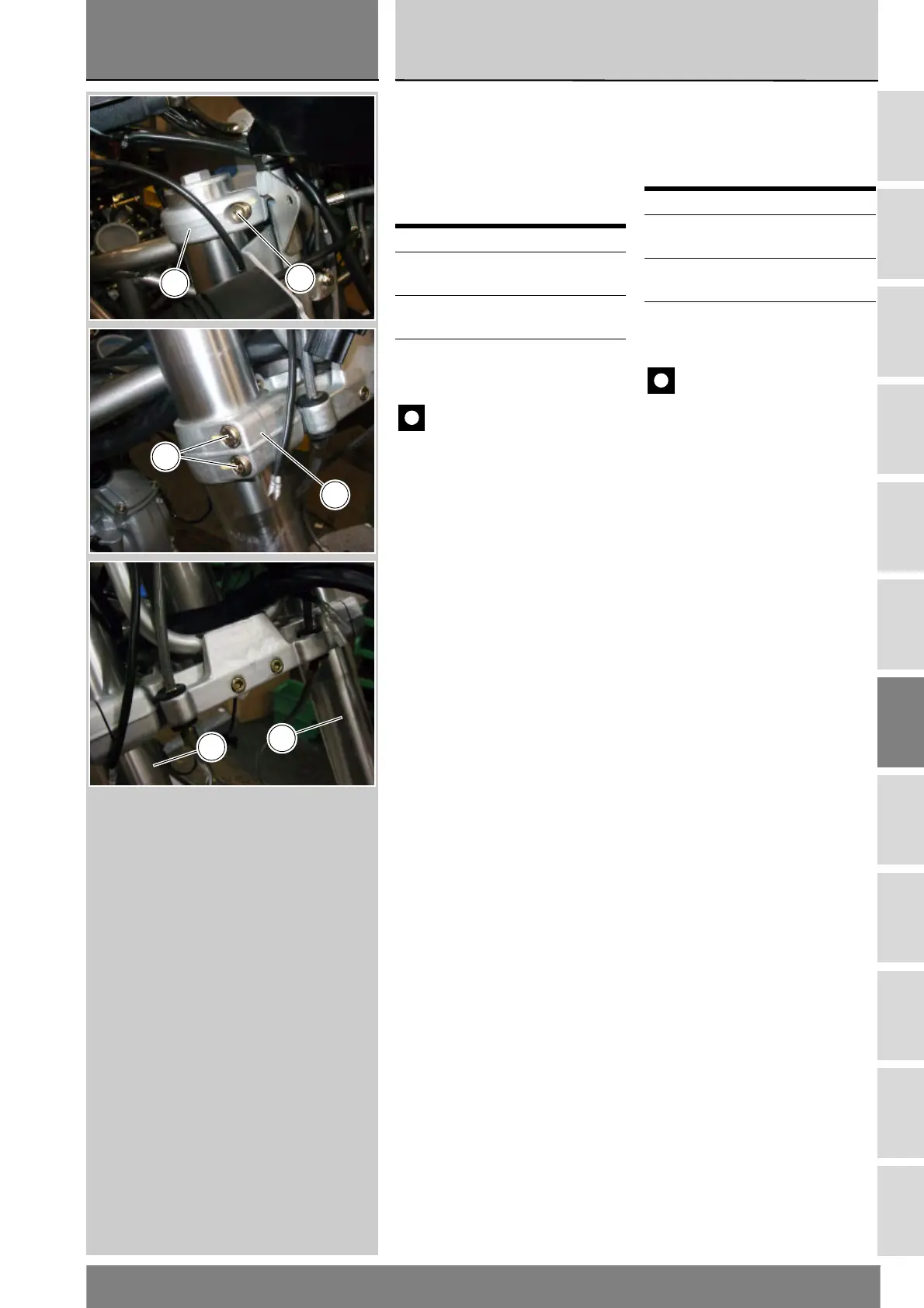

Allentare le viti (1) di fissaggio degli
steli forcella alla testa di sterzo (3).
Allentare le viti (2) di fissaggio degli
steli forcella alla base di sterzo (4).
Sfilare verso il basso gli steli (5) e (6)
per effettuare tutte le operazioni di
revisione necessarie.
Operazioni Rif. Sez.
Smontaggio pinze
freno anteriori
G 3
Smontaggio parafango
anteriore
E 4
Smontaggio ruota
anteriore
G 1
Removing the front fork
Before the front fork can be removed,
you will need to remove the
components listed below:
Caution
Not all parts mentioned in this
section are available individually as
spare parts. The reference numbers
are merely for better understanding.
Loosen the pinch bolts (1) holding
fork legs to steering head (3).
Loosen the pinch bolts (2) holding
fork legs to bottom yoke (4).
Slide the fork legs (5) and (6) out
downwards. Overhaul where
necessary.
Operations Ref.Sect.
Remove the front
brake calipers
G 3
Removing the front
mudguard
E 4
Removing the front
wheel
G 1
1
3
4
2
5
6
