Ducati monster 400 i.e. - Page 247

Mototelaio
Frame
sezione / section
H 6
19
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

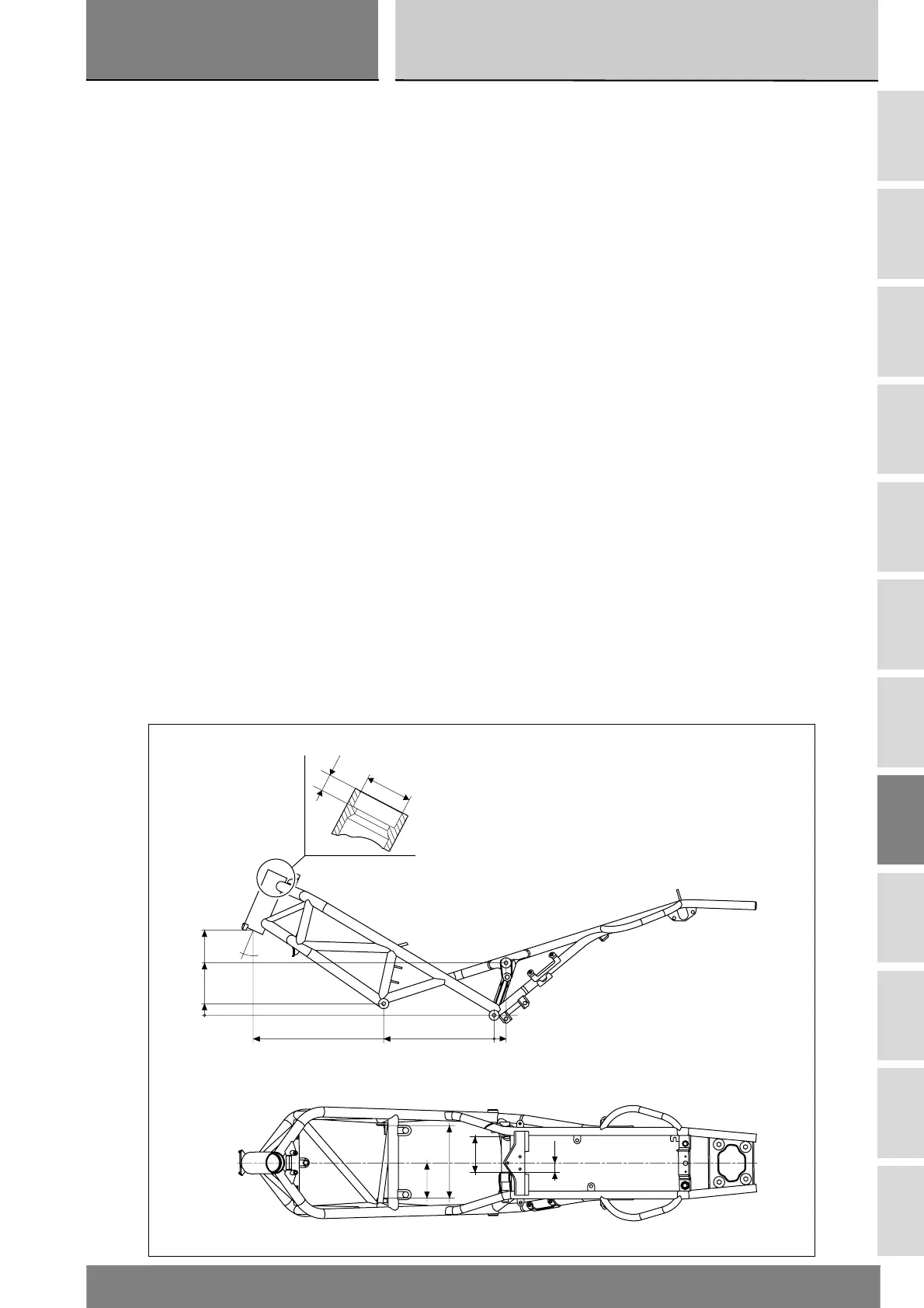

Dimensioni generali (mm)
Legenda
A) 315 mm
A1)32 mm
A2)205,3 ÷ 205,8 mm
A3)100 mm
B) 692,5 mm
B1)239,5 mm
C) 34 ± 0,5 mm
C1)149,2 ± 0,5 mm
C2)100 ÷ 100,3 mm
C3)26 ± 0,5 mm
D) 54,961 ÷ 54,991 mm
D1)15 mm
Þ) 24° ÷ 24°18’
Frame overall dimensions (mm)
Legend
A) 315 mm
A1)1 32 mm
A2) 205.3 - 205.8 mm
A3) 100 mm
B) 692.5 mm
B1) 239.5 mm
C) 34 ± 0.5 mm
C1) 149.2 ± 0.5 mm
C2) 100 - 100.3 mm
C3) 26 ± 0.5 mm
D) 54.961 - 54.991 mm
D1) 15 mm
Þ) 24° - 24°18’
D1
D
B1
C1
A1
O
B
A
A3
A2
C2
C3
OC
α
