Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 7
23Monster 400/620 - M.Y. 2004 - edizione/edition 00

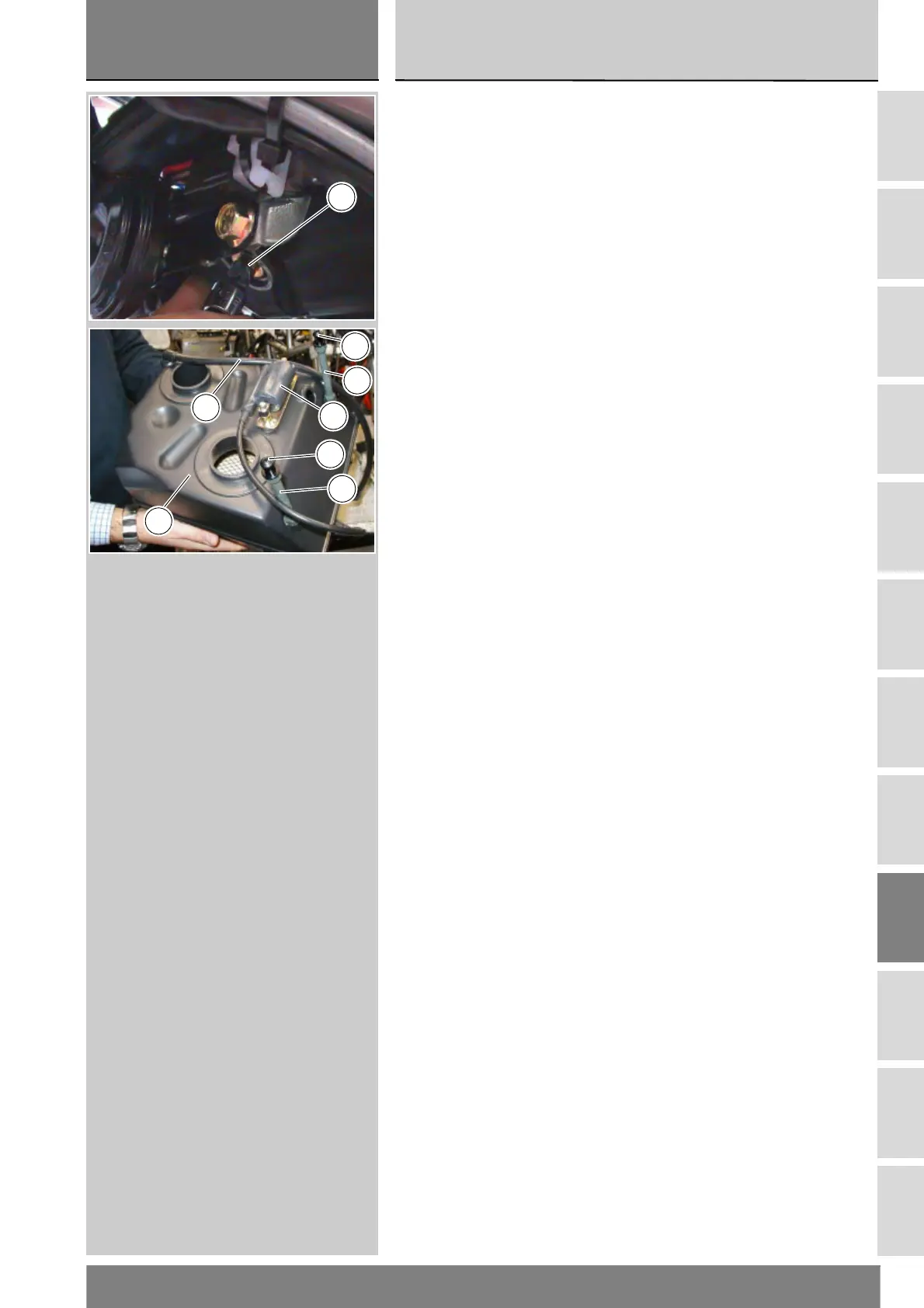

Svitare la vite (13) facendo attenzione
al distanziale (12).
Estrarre verso l’alto la scatola filtro
completa, facendo attenzione ai
gommini (8) delle colonnette di
fissaggio al telaio.
Rimuovere il tubo di drenaggio (6)
dalla scatola (5).
Svitare i pioli (7).
Svitare le colonnette (4).
Per lo smontaggio della bobina (A)
fare riferimento alla sezione M 3.
Loosen the screw (13), collect the
spacer (12).
Lift the complete filter housing. Be
sure to collect the rubber blocks (8) of
the stud bolts securing the housing to
the frame.
Remove the drain hose (6) from the
filter housing (5).
Unscrew the pegs (7).
Unscrew the stud bolts (4).
See Section M 3 for coil (A) removal.
13
4
6
7
5
4
A
7
