47

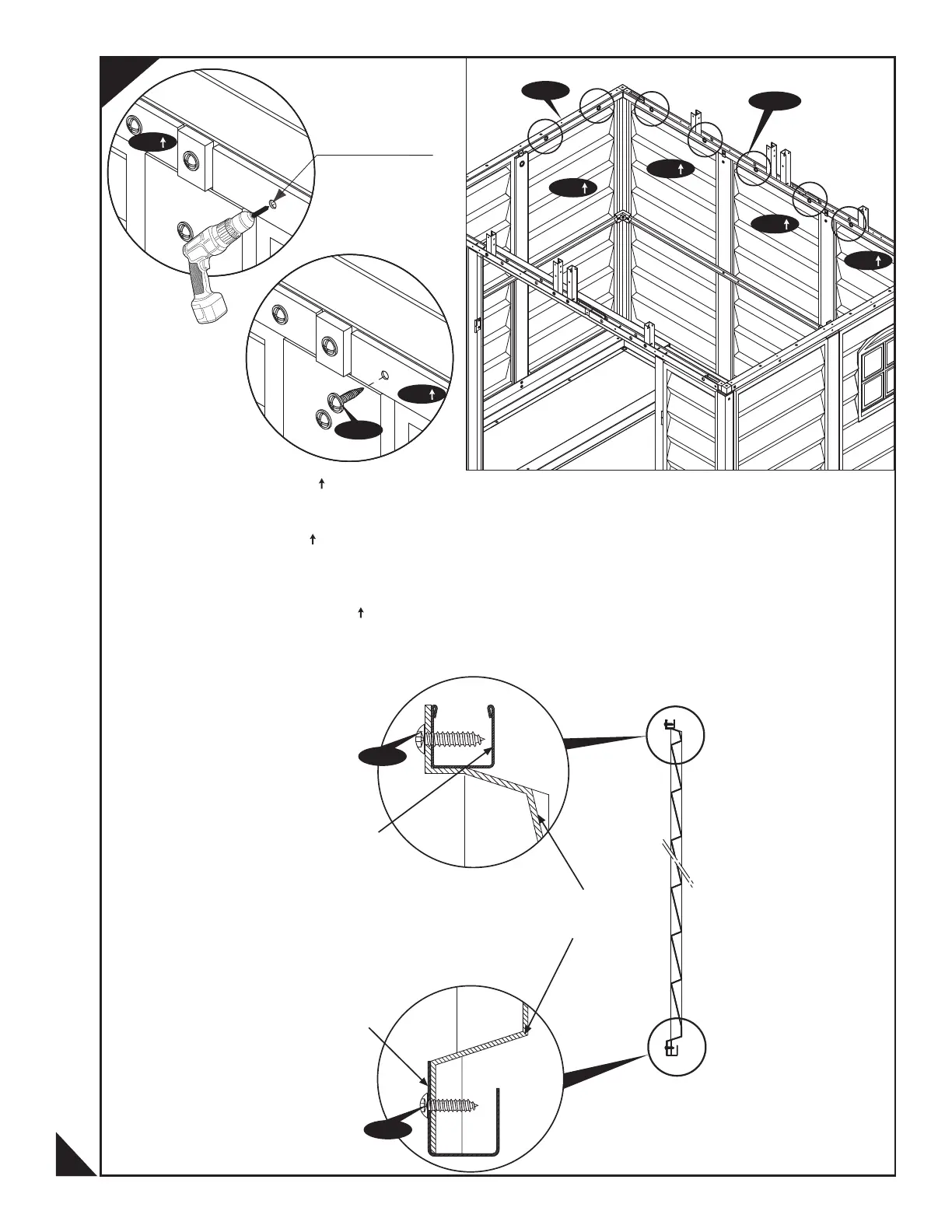

(EN) Attach each Side Panel (SP1 ) on top to the Roof Structure (RS1LW, RS1RW,RS3LQ) . Using a dia. 3mm
(1/8”) drill with a power drill, make two equal distance holes on the Side Panel through the Roof Structure. Drive a self
tapping screw (S4) through the Side Panel to the Roof Structure. Repeat this for every Side Panel. See blowup.
(ES) Fije cada panel lateral (SP1 ) en la parte superior de la estructura del tejado
Usando un día. 3 mm (1/8 ") perfore con un taladro eléctrico, hacer dos agujeros a la misma distancia en el panel lateral
a través de la estructura del techo. Introduzca un tornillo auto-roscante (S4) a través del panel lateral a la estructura del
techo. Repita esto para cada panel lateral. Ver ampliación.
(FR) Fixez chaque panneau latéral (SP1 ) au-dessus de la structure de toit . Avec un
foret de 3 mm (1/8’’) et une perceuse électrique, percez deux trous à égale distance sur le panneau latéral dans la
structure de toit. Insérez une vis auto-fôrante (S4) à travers le panneau latéral dans la structure de toit. Répétez cette
opération avec chaque panneau latéral. Voir le zoom ci-contre.
3
S4
S4
(EN) Base ‘U’channel
(ES) Base canal ‘U’
(FR) Profilé en U
(EN) Side Panel
(ES) Panel Lateral
(FR) Panneau De Cote
(EN) Roof Structures
(ES) Estructuras de techo
(FR) Structure Du Toit
Ø3.0mm.
(1/8”)
S4
SP1
SP1SP1
3
S4
SP
RS1LW
RS3LQ
SP
SP
SP
SP
Ø3.0mm.
(1/8”)
SP
RS1LW
RS3LQ
SP1
SP1
SP1
SP1
(RS1LW, RS1RW,RS3LQ).
(RS1LW, RS1RW,RS3LQ)
