Dyna-Glo DG9WB - Instrucciones de Ensamble

13

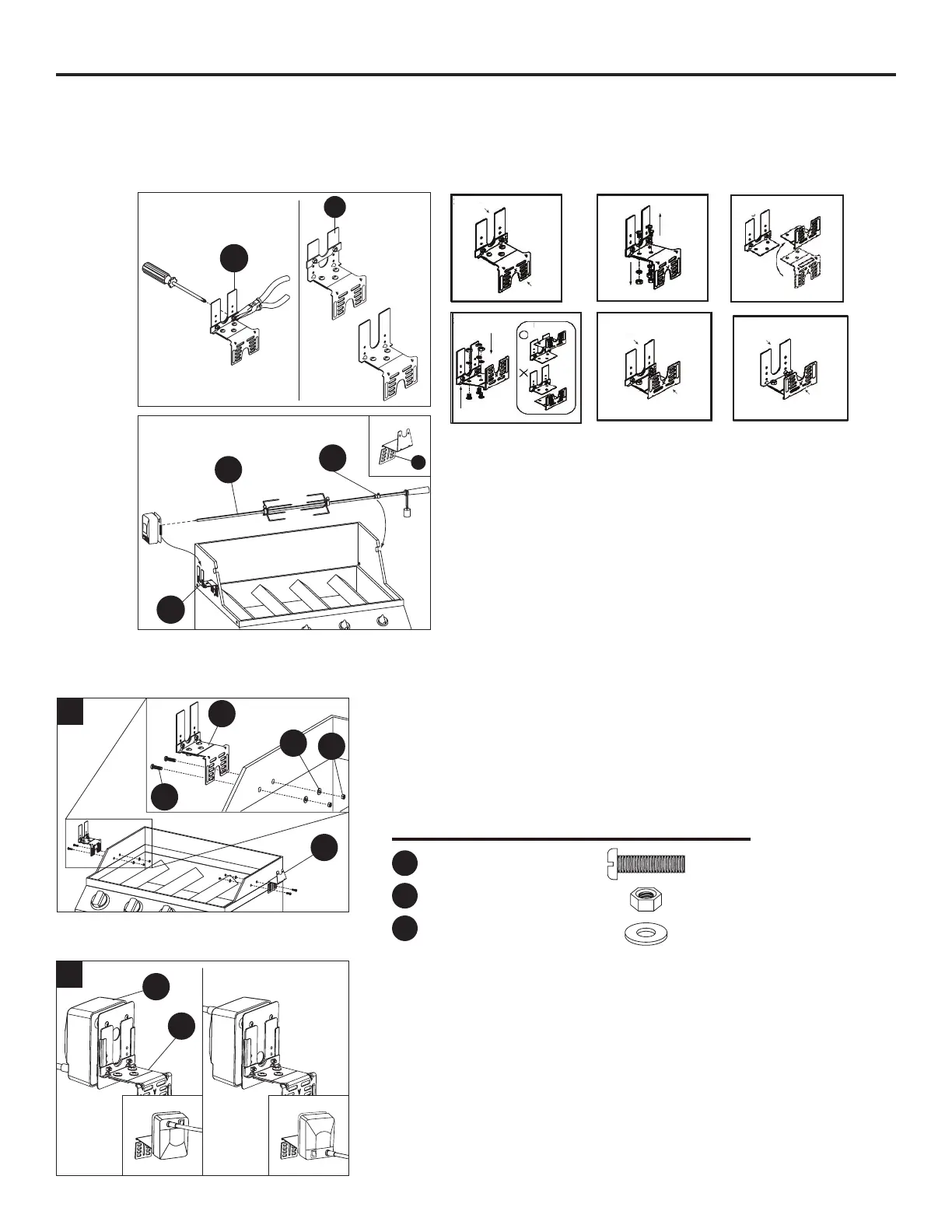

INSTRUCCIONES DE ENSAMBLE
Hardware Used
Bolt x 4
Nut x 4
Washer x 4
H
AA
CC
J
BB
1
J
J
Fig. 1
Fig. 8
AA
BB
CC
1. Fije el soporte del motor (J) en la parte exterior izquierda o derecha
de la cámara de combustión usando dos pernos (AA), dos arandelas
(CC) y dos tuercas (BB). Deje suciente espacio libre para la varilla
del asador. Tenga en cuenta los oricios de jación usados para el
soporte del motor (J) y repita el proceso para el soporte de la varilla
del asador (H) en el lado opuesto usando dos pernos (AA), dos
arandelas (CC) y dos tuercas (BB).
NOTA: El soporte del motor (J) se puede ajustar para instalarse en la mayoría de puntos de jación (consulte la
Figura 1). Consulte los distintos métodos de ajuste (se muestran de la Figura 2 a la 7) para determinar el ajuste
correcto para su parrilla antes de jar el kit. Algunas parrillas tienen una ranura para la varilla del asador en la
cámara de combustión y es posible que no se pueda instalar el soporte de la varilla del asador (H) en su parrilla.
Si este es el caso, deslice el collarín (E) en la varilla del asador (B). Ubique el surco del collarín (E) sobre la
apertura de la ranura, como se muestra en la Figura 8.
NOTA: En algunas parrillas, la varilla del asador (B) puede ser demasiado corta. Fije el extensor de la
varilla del asador (I) y proceda con la instalación.
Fig. 2Fig. 2 Fig. 3 Fig. 4
Fig. 5 Fig. 6
Fig. 7
B
E
H
2. Deslice el motor del asador (A) por el soporte del motor (J). El
motor del asador (A) se puede montar de dos maneras diferentes,
dependiendo de la altura deseada de la varilla del asador (B).
Este lado hacia
arriba
Este lado hacia
arriba
2
A
J
J
