Dyna-Glo DGE486SSP - Page 50

50
INSTRUCTIONS POUR L’ASSEMBLAGE

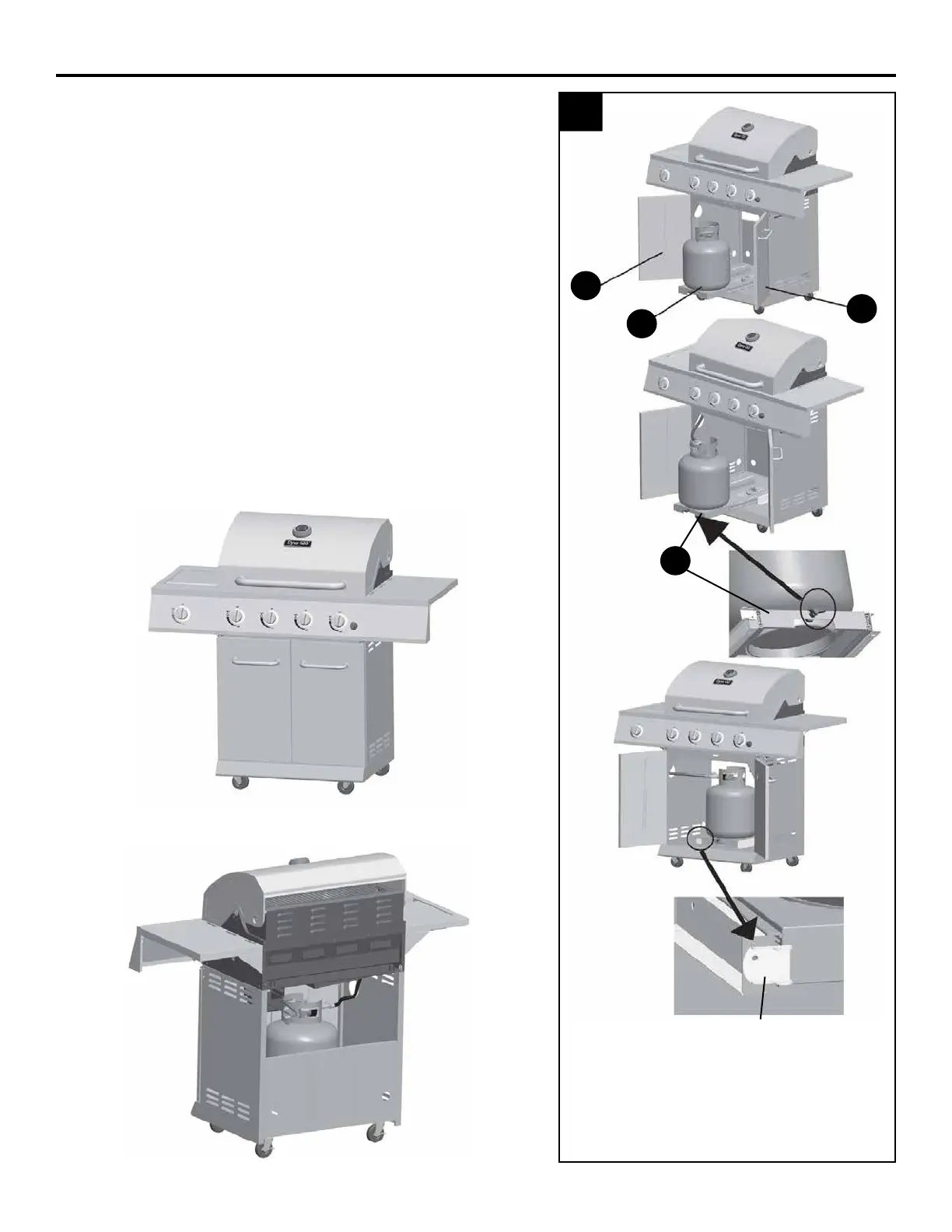

18. Ouvrez la porte du charriot (J&K) insérez
l’assemblage tuyau/régulateur dans le charriot
à travers le trou du panneau gauche du
charriot (H). Retirez l’étagère du réservoir (G)
du charriot, placez le cylindre de gaz (vendu
séparément) sur l’étagère du réservoir (G).
Tournez le cylindre de gaz an de pouvoir
installer facilement le raccord tuyau/régulateur
à la valve du cylindre GPL. Serrez à la main
la bride de xation tuyau/régulateur à la valve
leté du cylindre de gaz GPL. Serrez le boulon
de retenue du cylindre de gaz. Faites glissez
l’étagère du réservoir (G) dans le charriot et
faites la tenir en plaçant la plaque de
verrouillage de la barre de l’étagère du
réservoir par dessus et devant l’étagère du
réservoir (G).
Vue avant
Vue arrière
Entièrement assemblé
Étagère
réservoir de
verrouillage
ferroviaire
plaque
18
G
G
J
K
