Dyna-Glo DGN486DNC-D - Page 27

27

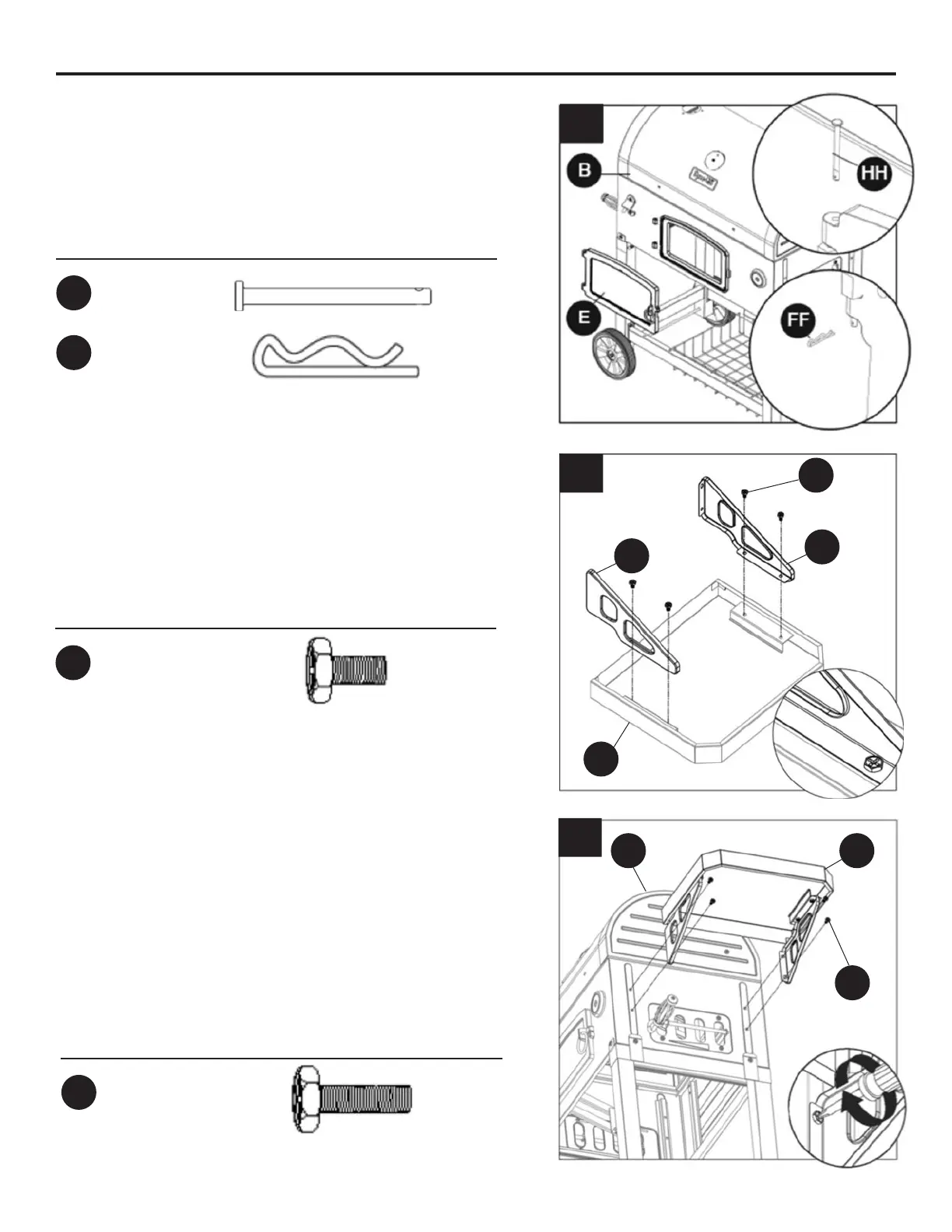

INSTRUCTIONS POUR L’ASSEMBLAGE
11. Fixez la porte du compartiment à charbon
(E) à l’assemblage couvercle/barbecue (B).
Insérez deux boulons de charnière (HH) dans
les charnières de la porte (E) et xez avec deux
goupilles fendues (FF).
Quincaillerie utilisée
Boulon
d’articulation
x 2
x 2
FF
HH
10. Placez l’étagère à l’envers et xez le support
gauche arrière/droit avant (W) et le support
gauche avant/droit arrière (I) à la tablette du
côté (A) avec quatre boulons M6x12 (AA) de
chaque côté. Faites la même chose avec l’autre
tablette (A).
Quincaillerie utilisée
x 8
AA
12. Fixez la tablette droite (A) à l’assemblage
couvercle/barbecue (B) avec quatre boulons
M6x20 (BB). Faites la même chose avec la
tablette du côté gauche (A).
NOTE: Insérez premièrement les deux boulons
du haut M6x20 (BB) et ensuite les boulons du
bas M6x20 (BB).
Quincaillerie utilisée
x 8
BB
Vis M6
de 12 mm
Vis M6
de 20 mm
Charnière Pin
10
12
BB
AB
11
A
W
AA
I
