Dyna-Glo DGPH201BR - Page 50

50
HH
II
JJ
8
TT

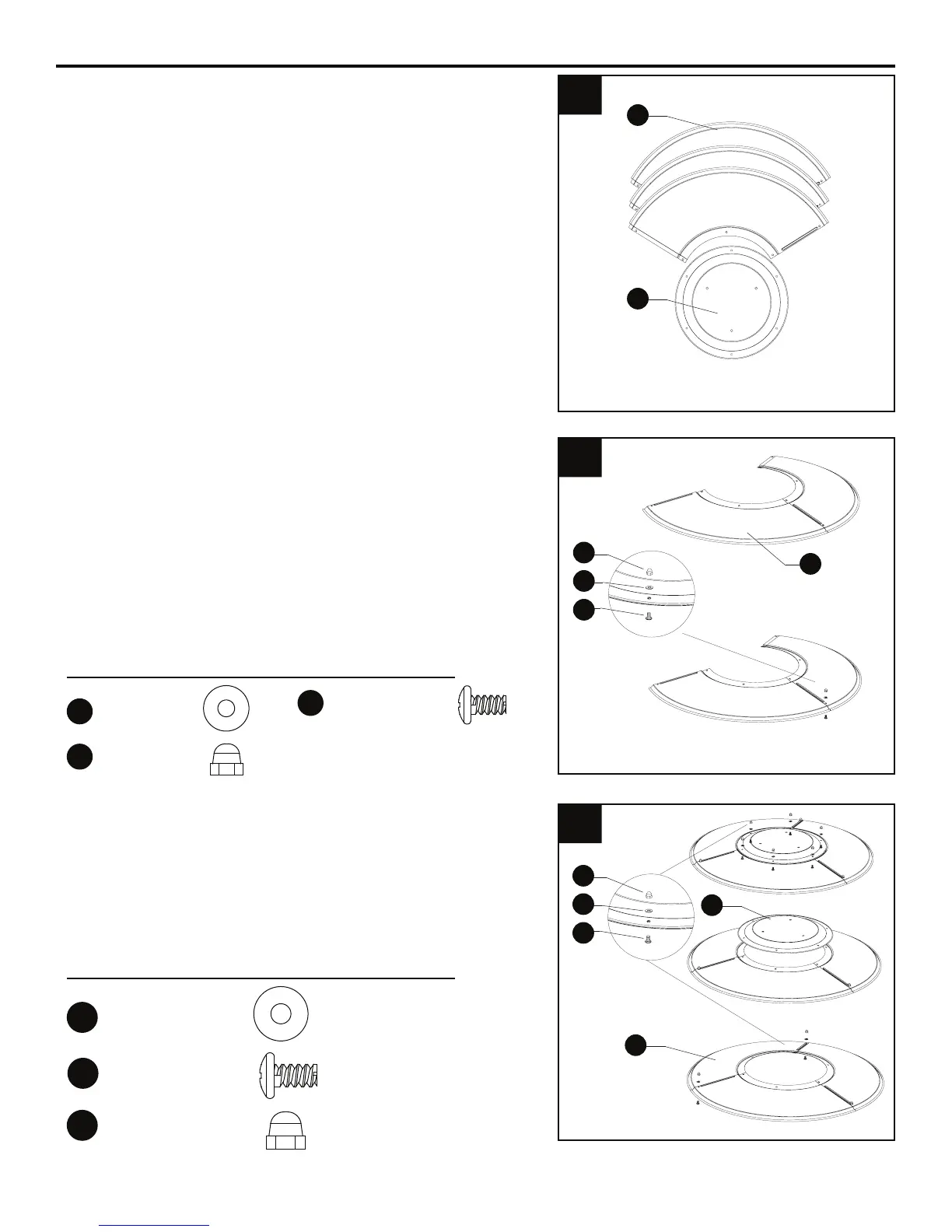

8. Retire los paneles de reflectores (A) y la placa
reflectora (B) del empaque.
ADVERTENCIA: Retire la cubierta protectora de plástico
antes de montar.
9. Deslice los dos paneles reflectores (A) juntos. Inserte
un tornillo M6 x 10 (II). Deslice una arandela 6 (HH) sobre
el extremo roscado del tornillo M6 x 10 (II) y el tornillo de
M6 tuerca ciega (JJ) sin apretar. Junte el tercer panel en
ambos lados de los dos paneles ya unidas utilizando dos
más tornillos M6 x 10 (II), dos más
Φ6 arandelas (HH), y
dos más tuercas M6 (JJ). Nota: Para la correcta alineación
de los paneles reflectores, tenga pernos sueltos hasta que
todas las partes están juntos y luego apriete.
10. Deslice la placa reflectora (B) sobre los paneles
reflectores (A). Inserte un tornillo M6 x 10 (II). Deslice una
arandela 6 (HH) sobre el roscado extremo del tornillo
M6 x 10 (II) y el tornillo de M6 tuerca ciega (JJ) sin apretar.
Repita el procedimiento para completar el montaje de las
cuatro secciones. Apriete completamente todos los
tornillos en el borde enrollado.
x 3
x 3
x 3
Arandelas Φ 6
Tornillo M6 X 10
B
JJ
HH
II
A
B
A
M6 Tuerca
HH
II
JJ
x 6
x 6
x 6
Arandelas Φ 6
Tornillo M6 X 10
M6 Tuerca
JJ
HH
II
9
10
A
INSTRUCCIONES DE ENSAMBLAJE
Herrajes utilizados
Herrajes utilizados
