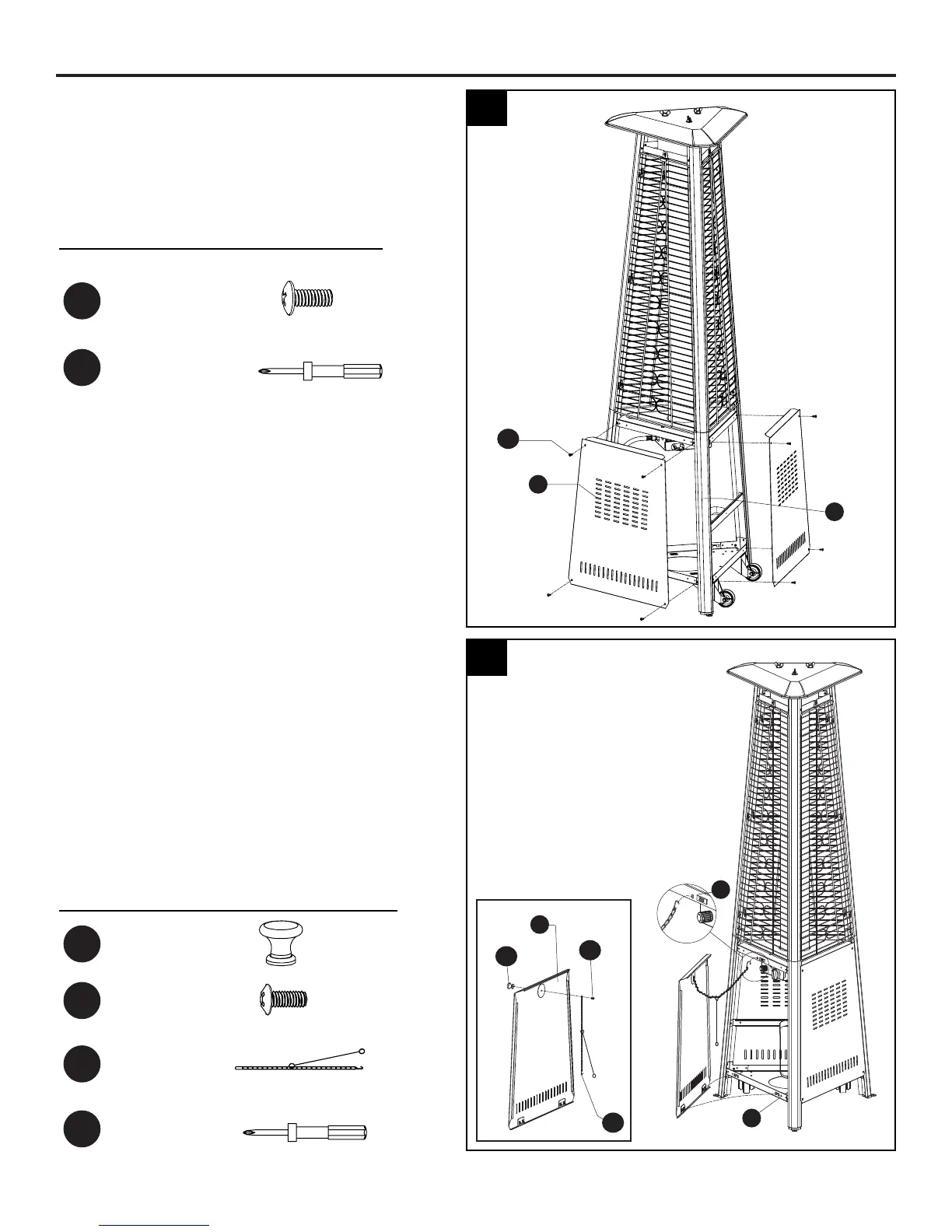

INSTRUCCIONES DE ENSAMBLAJE
13. Nota: No cubra la parte delantera,
donde esta la perilla de control.
Fije ambos paneles laterales (L) a los
soportes inferiores (K) usando ocho
tornillos M5 x 12 mm (EE). Ajuste con el
destornillador Phillips (OO).
14. Instale la perilla (KK) y el conjunto de cadena
y encendedor de tallo largo (MM) usando un
tornillo M4 x 6 (LL) como se muestra en la
gura 14A.
Inserte los ganchos en la parte inferior
del panel frontal (S) en los oricios
correspondientes de la placa inferior (R)
como se muestra.
Tome el gancho al otro extremo del conjunto
de cadena y encendedor de tallo largo (MM)
y fíjelo al oricio junto al imán en el conjunto
de la caja de control (I) como se muestra en
la gura 14B. Cierre el panel frontal (S).
Herrajes utilizados
Herrajes utilizados
Destornillador
Phillips
Destornillador
Phillips
Conjunto de cadena
y encendedor
de tallo largo
M5 x 12 mm Tornillo
Perilla
M4 x 6 Tornillo
x 8
x 1
x 1
x 1
EE
KK
LL
OO
OO
MM
13
EE
L
K
14
S
MM
LL
KK
Figura 14A
Figura 14B
I
R
