INSTRUCTIONS DE MONTAGE

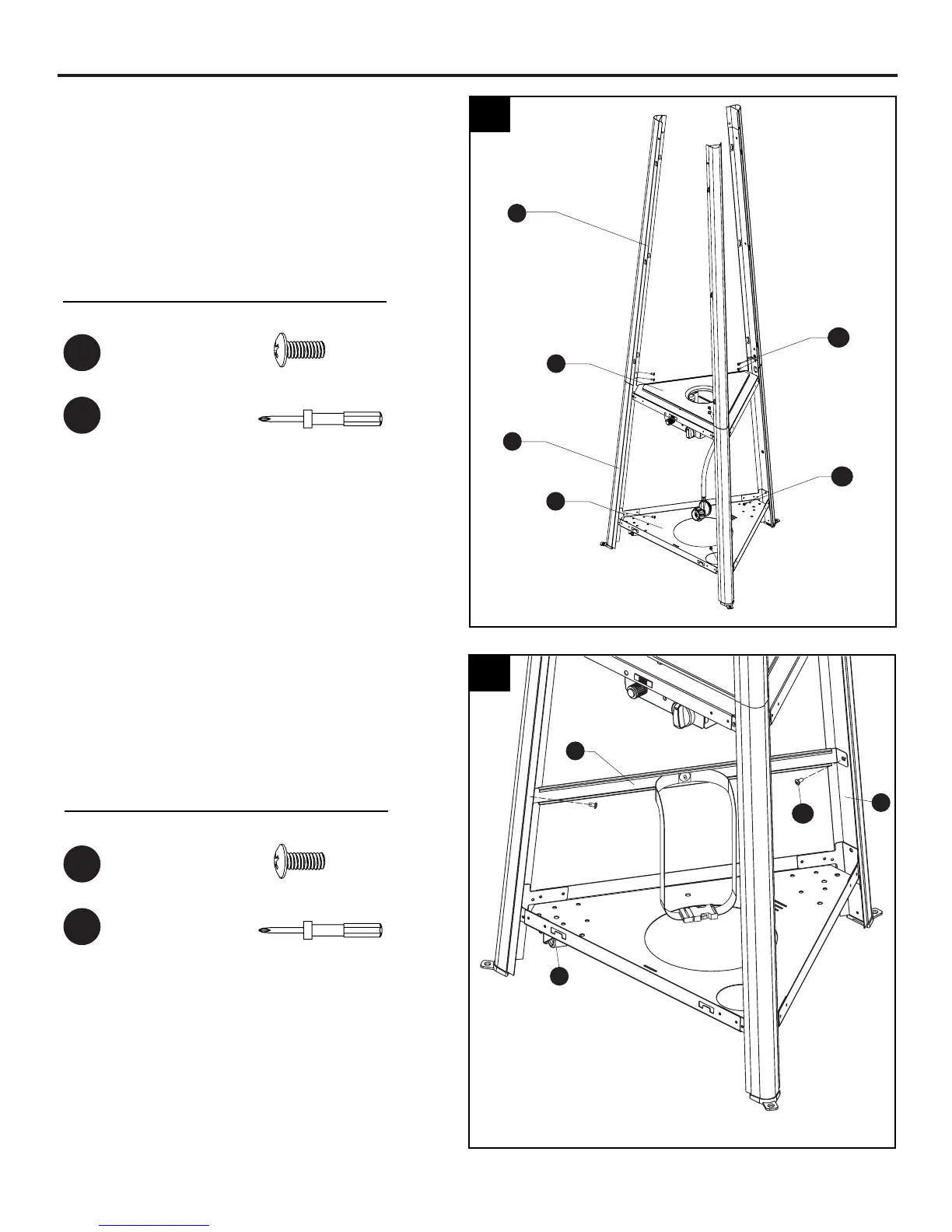

5. Fixez la plaque de fond (R) et les
supports inférieurs (K) à l’aide de trois vis
M5 x 12 mm (EE), comme illustré.
Fixez le boîtier de commande (I), les
supports inférieurs (K) et les supports
supérieurs (G) à l’aide de six vis M5 x 12
mm (EE), comme illustré.
Serrez toutes les vis avec le tournevis
cruciforme (OO).
6. Remarque : Assurez-vous d’installer la barre de
retenue du même côté que les roulettes (Q).
Fixez la barre de retenue (J) aux supports
inférieurs (K) à l’aide de deux vis M5 x 12 mm
(EE). Serrez avec le tournevis cruciforme (OO).
Tournevis
Phillips
Tournevis
Phillips
M5 x 12 mm Vis
M5 x 12 mm Vis
x 9
x 2
Matériel utilisé
Matériel utilisé
EE
EE
OO
OO
5
K
I
R
G
EE
EE
6
EE
Q
J
K
