63

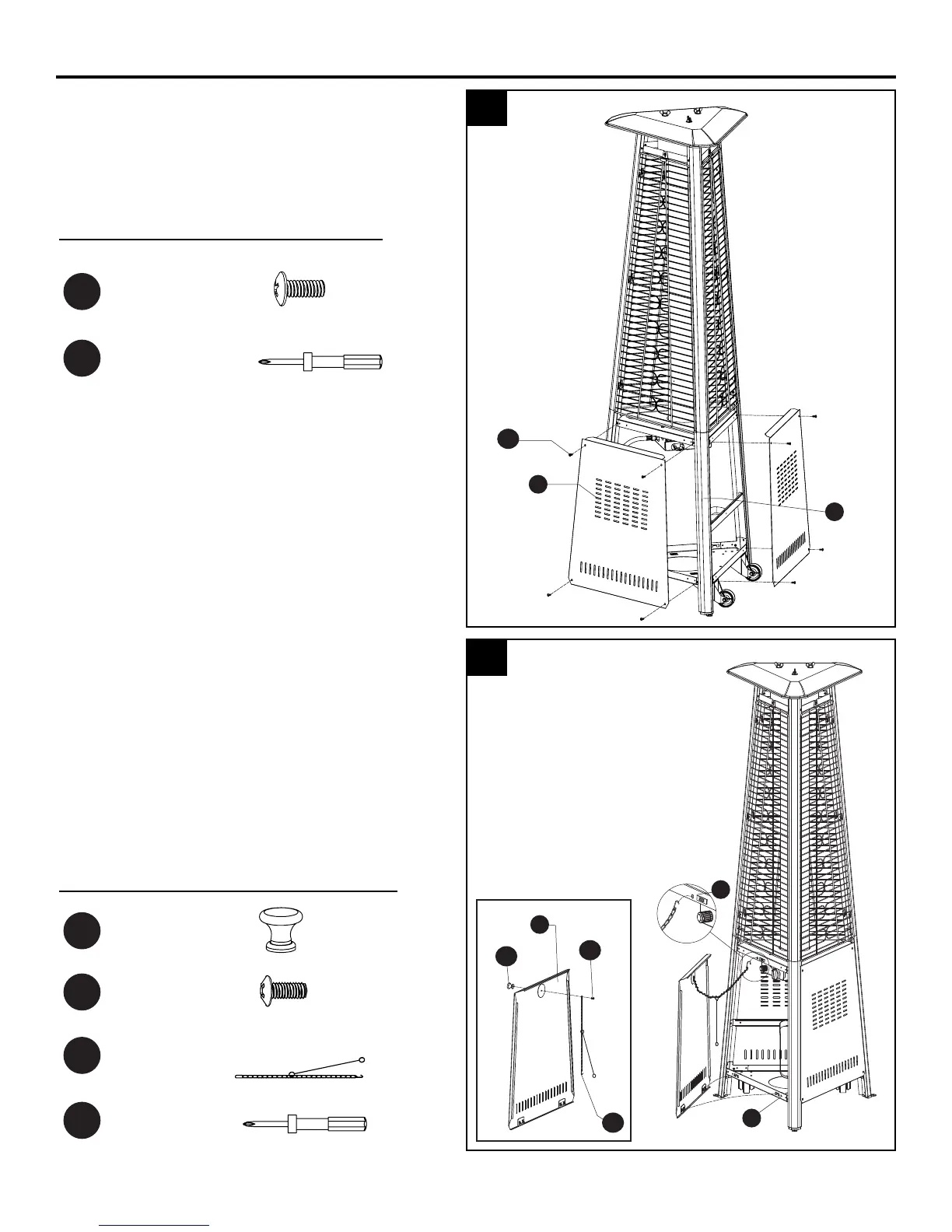

13. Remarque : Ne pas couvrir le panneau
de devant où est le bouton de contrôle.
Fixez les deux panneaux latéraux (L)
aux supports inférieurs (K) à l’aide de
huit vis M5 x 12 mm (EE). Serrez avec
le tournevis cruciforme (OO).
14. Installez le bouton (KK), la chaîne et le briquet
long (MM) à l’aide d’une vis M4 x 6 mm (LL),
comme illustré à la gure 14A.
Insérez les crochets au bas du panneau avant
(S) dans les trous correspondants dans la
plaque de fond (R), comme illustré.
Accrochez le crochet à l’autre extrémité de
la chaîne du briquet long (MM) sur le trou
près de l’aimant du boîtier de commande (I),
comme illustré à la gure 14B. Fermez le
panneau avant (S).
Matériel utilisé
Matériel utilisé
Tournevis
Phillips
Tournevis
Phillips
Chaîne et assemblage
de l’allumeur à longue
portée
M5 x 12 mm Vis
Bouton
M4 x 6 Vis
x 8
x 1
x 1
x 1
EE
KK
LL
OO
OO
MM
INSTRUCTIONS DE MONTAGE
13
EE
L
14
S
MM
LL
KK
Figure 14A
Figure 14B
I
R
K
