INSTRUCTIONS POUR L’ASSEMBLAGE
35
4

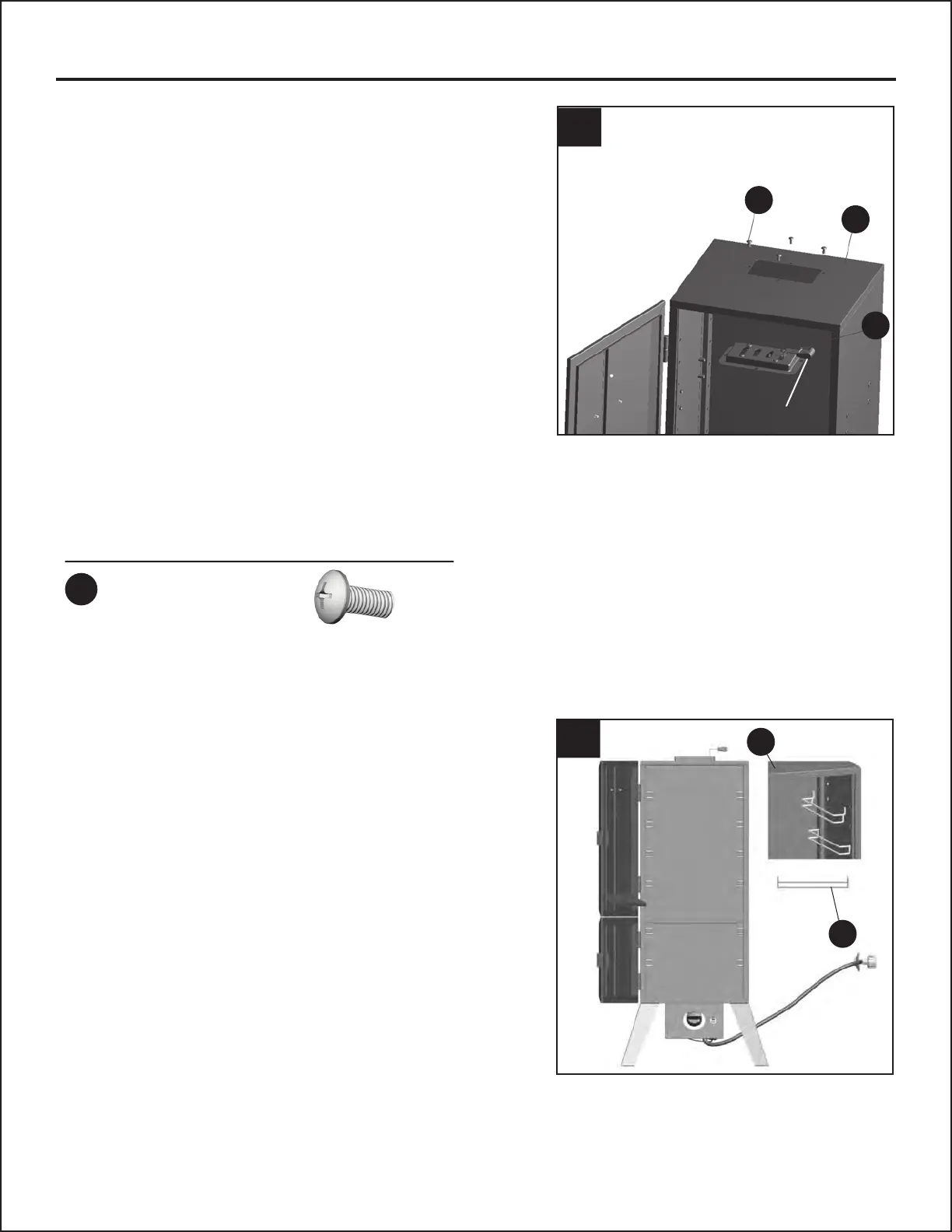

3. Fixer le registre supérieur.
MISE EN GARDE : Cet appareil est LOURD!
Assurez-vous d’avoir de l’aide pour réaliser cette
étape.
Fermez les deux portes. Avec l’aide de quelqu’un,
placez l’appareil debout sur ses pieds sur une
surface rigide et de niveau. (Assurez-vous que le
régulateur/brûleur et les pieds sont bien fixés
ensemble). Ouvrez la porte supérieure. Positionnez
le registre supérieur (H) pour que le bras de réglage
se trouve à droite tel qu’illustré, puis alignez les
trous de vis du registre depuis l’intérieur du corps
du fumoir. Fixez le registre (H) à l’aide de 4 boulons
(AA). Serrez-les solidement à l’aide d’un tournevis
cruciforme.
NE FIXEZ PAS LE BAS DU REGISTRE (H) SUR
LE DESSUS DU FUMOIR. (I).
3
H
I
AA
x4
bras de réglage
AA
4. Installation des supports pour grille de cuisson.
Insérez, de bas en haut, les supports pour grille
de cuisson (Q) dans les trous correspondants à
la hauteur de la grille situés à l'intérieur du corps
du fumoir (I).
REMARQUE : Il est possible d'installer les
supports pour grille de cuisson dans huit
positions, selon les besoins de l'utilisateur.
Quincaillerie utilisée
Boulon M6x12
