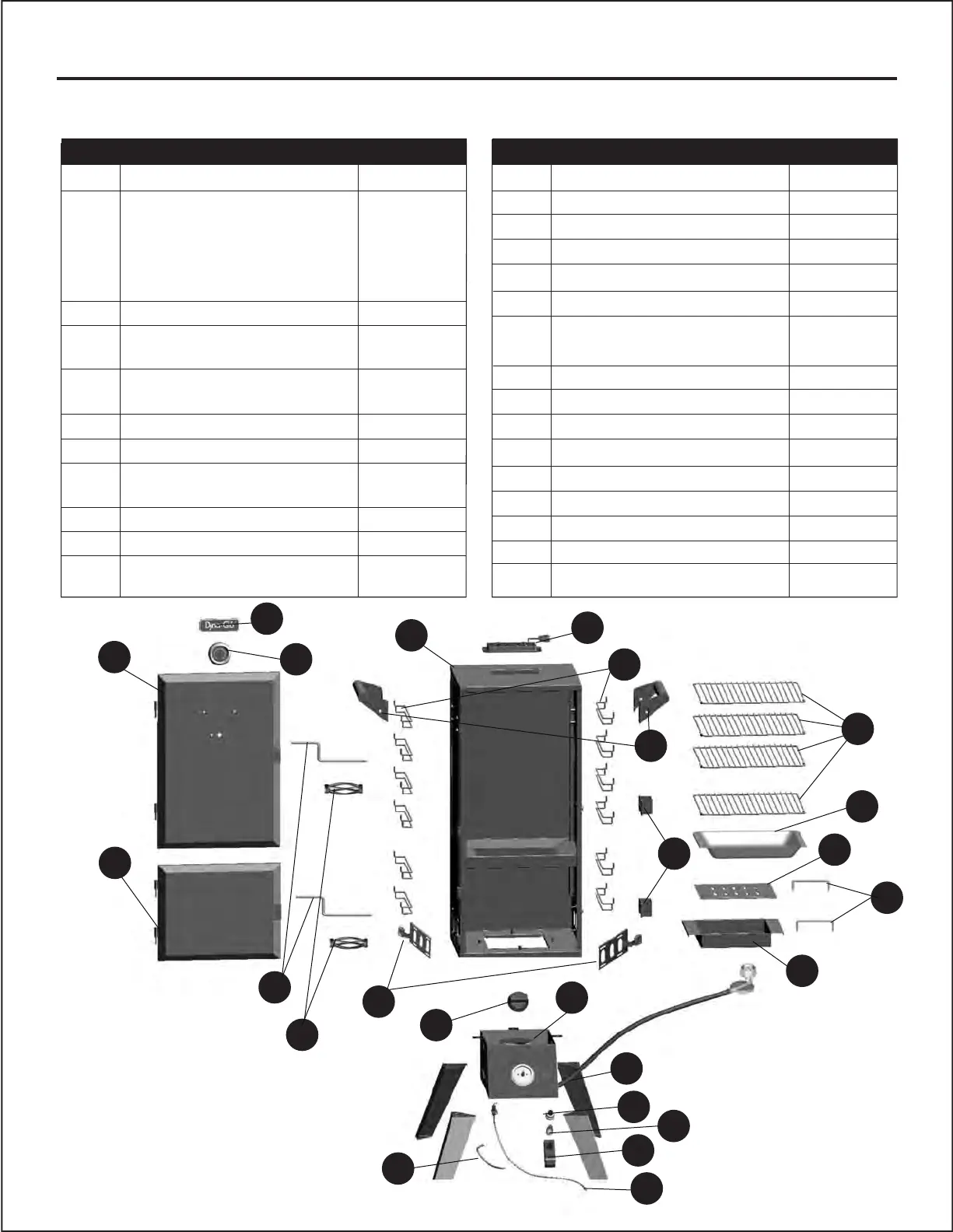

PIÈCE DESCRIPTION N
O
DE PIÈCE
1
Pied
301-01016-00
2
L’ensemble brûleur et régulateur
312-11015-00
comprend : le boîtier du brûleur, le
brûleur en fonte, le support à brûleur, le
tuyau à gaz propane, l’ensemble du
régulateur, lenpanneau de commande
et la collerette du bouton.
3 Récipient pour les copeaux de bois 301-01028-00
4
Poignée du récipient pour les
301-01029-02
copeaux de bois seulement
5
Couvercle du récipient pour
301-01029-00
copeaux de bois
(sans
poignée
)
6
Récipient pour l’eau
301-02017-00
7
Grille de cuisson
(5/4 mm) 301-01014-00
8
Ferrure pour le verrouillage
302-01008-00
de la porte
9
Poignée de transport
301-01010-00
10 Support pour
grille de cuisson
302-01030-00
11 Plaque de registre supérieur 312-01001-04
(avec poignée et boîtier)
PIÈCE DESCRIPTION N
O
DE PIÈCE
12
Corps du fumoir
314-12001-00
13
Jauge de température (avec écrou)
214-02005
14 Plaque avec logo Dyna-Glo 211-02002
15
Porte supérieure
304-02002-00
16
Porte inférieure
302-02102-00
17 Manivelle de la poignée de la porte 302-02007-02
18
Prise métallique de la poignée
302-02007-01
de la porte
19
Plaque de registre latéral (avec poignée)
312-01001-06
20
Fil de mise à la terre de l’allumeur
301-01015-08
21
Ressort de l’allumeur uniquement
301-01015-05
22
Allumeur électronique (avec capuchon)
301-01015-06
23 Bouton-poussoir
(capuchon seulement) 301-01015-03
24
Bouton de commande
301-01015-01
25
Électrode et fil de l’allumeur
301-01015-07
N/A
Sac de quincaillerie
312-12026-00
N/A
Guide d’utilisation
312-12025-00
50
Imprimé en Chine
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1 877 447-4768, du lundi au vendredi de 8 h 30 h à 16 h 30, HNC.
