A 112A | A 115A | A 118A
12

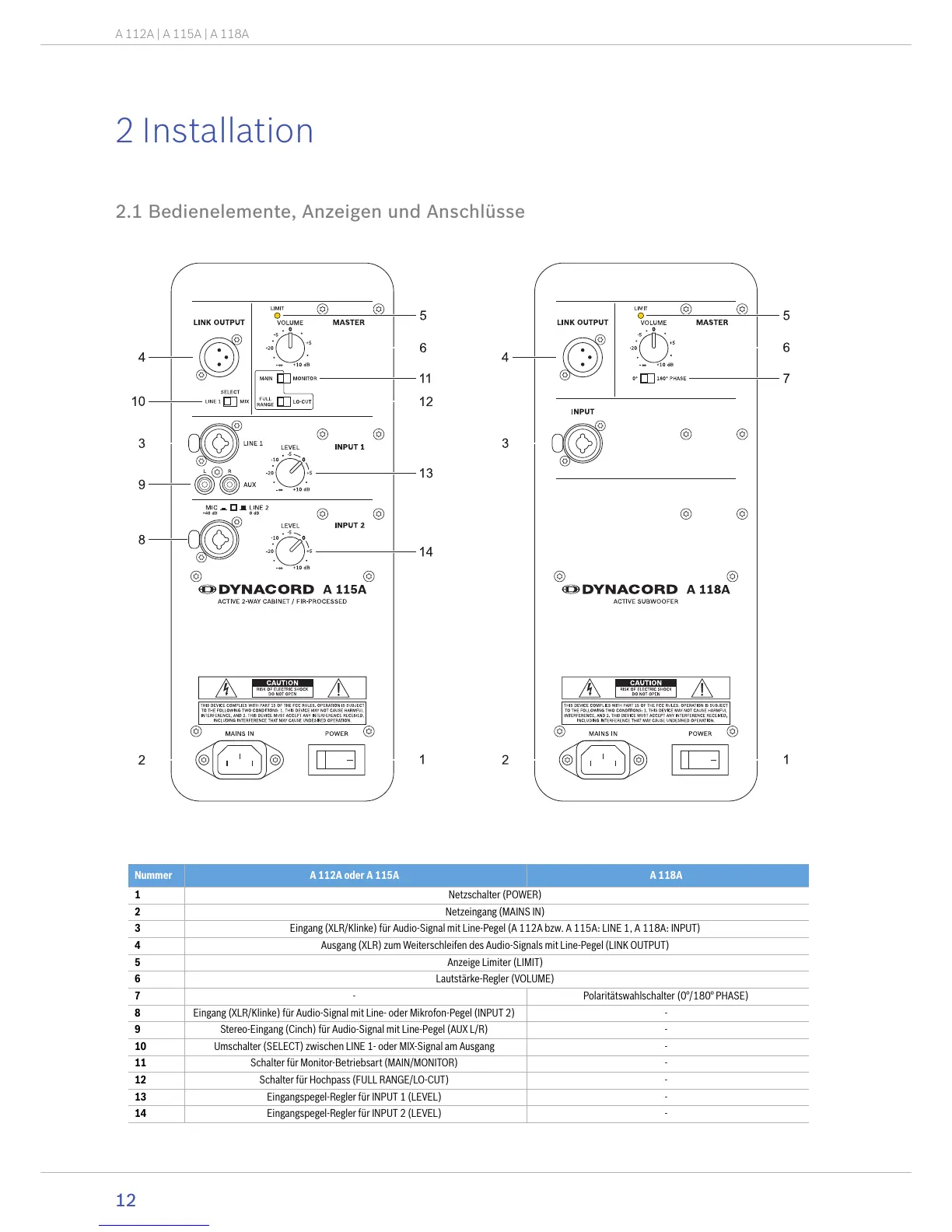

2 Installation
2.1 Bedienelemente, Anzeigen und Anschlüsse
Nummer A 112A oder A 115A A 118A
1 Netzschalter (POWER)
2 Netzeingang (MAINS IN)
3 Eingang (XLR/Klinke) für Audio-Signal mit Line-Pegel (A 112A bzw. A 115A: LINE 1, A 118A: INPUT)
4 Ausgang (XLR) zum Weiterschleifen des Audio-Signals mit Line-Pegel (LINK OUTPUT)
5 Anzeige Limiter (LIMIT)
6 Lautstärke-Regler (VOLUME)
7 - Polaritätswahlschalter (0°/180° PHASE)
8 Eingang (XLR/Klinke) für Audio-Signal mit Line- oder Mikrofon-Pegel (INPUT 2) -
9 Stereo-Eingang (Cinch) für Audio-Signal mit Line-Pegel (AUX L/R) -
10 Umschalter (SELECT) zwischen LINE 1- oder MIX-Signal am Ausgang -
11 Schalter für Monitor-Betriebsart (MAIN/MONITOR) -
12 Schalter für Hochpass (FULL RANGE/LO-CUT) -
13 Eingangspegel-Regler für INPUT 1 (LEVEL) -
14 Eingangspegel-Regler für INPUT 2 (LEVEL) -
