Dynacord D12-3 User Manual

BESCHREIBUNG
Die DYNACORD D12-3 ist ein extrem leichtes, mechanisch
robustes 12“ 3-Weg Kunststoffkabinett für professionelle portable
Beschallungsanwendungen. Umfangreiches Montagezubehör und
eine zurückhaltende optische Gestaltung des Kabinetts ermöglichen
den problemlosen Einsatz auch in kritischen Anwendungen für
Festinstallationen.
Das Gehäuse ist aus Polypropylen gefertigt und widersteht härtesten
Anforderungen bei Transport und Einsatz. Die D12-3 ist mit dem
Electro-Voice DL12BFH 12“ Lautsprecher für den Bassbereich
ausgestattet. Für den Mitteltonbereich wird ein extrem klirrarmer
DYNACORD DND 6120 Neodym Membranlautsprecher verwendet der
durch seine konische Abstrahlcharakteristik mit 120° Öffnungswinkel
eine extrem natürliche Wiedergabe der Vocals ohne jegliche
Aurichtungsprobleme garantiert. Das Constant Directivity Hochtonhorn
mit nominalen Abstrahlwinkeln von 90°*50° (Horizontal*Vertikal) ist
CAD-optimiert in die Schallwand integriert und mit dem DH 3 Treiber
von Electro-Voice ausgestattet. Mit einer Belastbarkeit von 350W
(Rated Power), 700W (Program Power) und 1400W (Peak Power) ,
einem Maximalschallpegel von 128dB und einem Übertragungsbereich
von 70Hz - 20kHz eignet sich die D12-3 hervorragend sowohl als
Fullrange Kabinett als auch als Mittel-Hochtonteil in hochklassigen
aktiven und passiven Satellitensystemen. Die Frequenzweiche ist
auf große Reichweite bei gleichmäßiger Abstrahlcharakteristik hin
optimiert und gestattet den Einsatz der D12-3 auch unter ungünstigen
akustischen Umgebungsbedingungen.
Mit den EASE und Ulysses Datenles sind problemlos auch
anspruchsvollste Simulationen schnell und präzise durchführbar.
Die D12-3 kann, neben ihrer Verwendung als Full-Range Box, mit
exzellenten Beschallungsresultaten an geeignete passive Subwoofer
mit eingebautem Tiefpasslter, ohne zusätzlichen Verstärker
oder Frequenzweiche direkt parallel angeschlossen werden. Die
Lautsprecherkomponenten sind durch die vollelektronische VOICE
COIL TRACKING PROTECTION und Halogenprotectoren gegen
thermische Überlastung präzise geschützt. Extrem leistungsstarke
Endstufen können deshalb zur Erzielung größtmöglicher Dynamik
als Antrieb verwendet werden ohne dass, auch bei Fehlbedienung,
eine thermische Überlastung der Schwingspulen auftreten kann. Im
Überlastungsfall wird die Leistung ‚weich’ auf sichere Werte reduziert.
Störend wahrnehmbare Abschaltvorgänge wie bei herkömmlichen
Protections treten also nicht auf.
Die Frontabdeckung ist in schwarzem Akustikschaum auf einem
robusten, pulverbeschichtetem Stahlgitter ausgeführt. Die SPEAKON
Buchsen im Anschlussfeld sind versenkt eingebaut und gestatten auch
wandnahe Befestigung. Ein stabiler Tragegriff und der eingebaute
Hochständereinsatz ermöglichen einen bequemen Transport und
optimale Aufstellung. Das abgeschrägte Gehäuse und die als
Sonderzubehör erhältlichen Schrägsteller erlauben den problemlosen
Einsatz auch in Monitorapplikationen bei denen ein im Vergleich zu
typischen Monitorlautsprechern erweiterter Bassbereich gefordert ist.
Mit einem umfangreichen Montagezubehör kann die D12-3 problemlos
für unterschiedlichste Anforderungen optimal ausgestattet werden.
Als Zubehör ist eine robuste, strapazierfähige und wasserabweisende
Schutzhülle erhältlich.
DESCRIPTION
The DYNACORD D12-3 is a light-weight , extremely robust high-
performance professional 12“ 3-way plastic cabinet for use in
professional portable sound reinforcement applications.
With a variety of suspension accessories and conservative cosmetics,
the D12-3 is also ideally suited to be used in demanding xed
installations.
The cabinet is manufactured from Polypropylene and therefore is
extremely resistant against abuse on the road. For low frequencies
an Electro-Voice DL12BFH is used. The midrange is projected from
the ultra-low distortion DYNACORD DND 6120 Neodymium cone
transducer with a conical radiation pattern of 120°. The DND 6120
guarantees excellent intelligibility without any necessity of precise
aiming. The Electro-Voice DH 3 driver is used for the projection of the
high frequencies. The Constant-Directivity HF horn has been integrated
into the bafe by CAD methods. Nominal coverage angle of the cabinet
is 90°*50°, horizontal*vertical respectively.
Power handling of the cabinet is 350W (Rated Power), 700W (Program
Power) and 1400W (Peak Power). The maximum sound pressure
level is 128dB, the frequency range of the D12-3 is 70Hz to 20kHz.
The D12-3 is ideally suited for applications as full-range cabinet or as
Mid-Hi cabinet in high-performance small-format active and passive
satellite systems.
EASE and Ulysses data allow fast and precise simulations.
D12-3s can also be used with appropriate passive subwoofers with
built-in passive low pass lters. The D12-3 can be connected directly
to the sub and no additional sub amp or external crossover network is
required.
Every transducer is protected against thermal overload with an
electronic circuit called VOICE COIL TRACKING PROTECTION or
halogen protectors. This circuit senses the terminal voltages of the
transducers and simulates the thermal behaviour of the tranducers’
voice coils. In case of a potential thermal overload the power applied to
the speakers is reduced to a safe level. Large Power amps can be used
in order to have maximum dynamic range without the danger of thermal
overload in non-controlled situations. The VOICE COIL TRACKING
PROTECTION exhibits ‘soft’ switching characteristics, so no annoying
clicks or pops are audible. The circuitry automatically resets after the
voice coil temperature has reached a safe value.
Extremely durable acoustic foam mounted to a strong powder-
coated steel grille protects the loudspeaker components against
any mechanical damage. The recessed mounted SPEAKON-type
connectors allow hazzle-free operation of the D12-3 cabinet even
when space matters. The trapezoidally shaped enclosure also allows
employing the cabinet in monitoring applications that require extended
low-frequency response compared to regular monitor speakers. A
stable, integrated carrying handle and the integrated stand socket for
pole-mount stands allow easy transportation and set-up.
With a large variety of suspension accessories, the D12-3 can be
equipped for widely differing installation requirements.
A protective cover is available as an option.

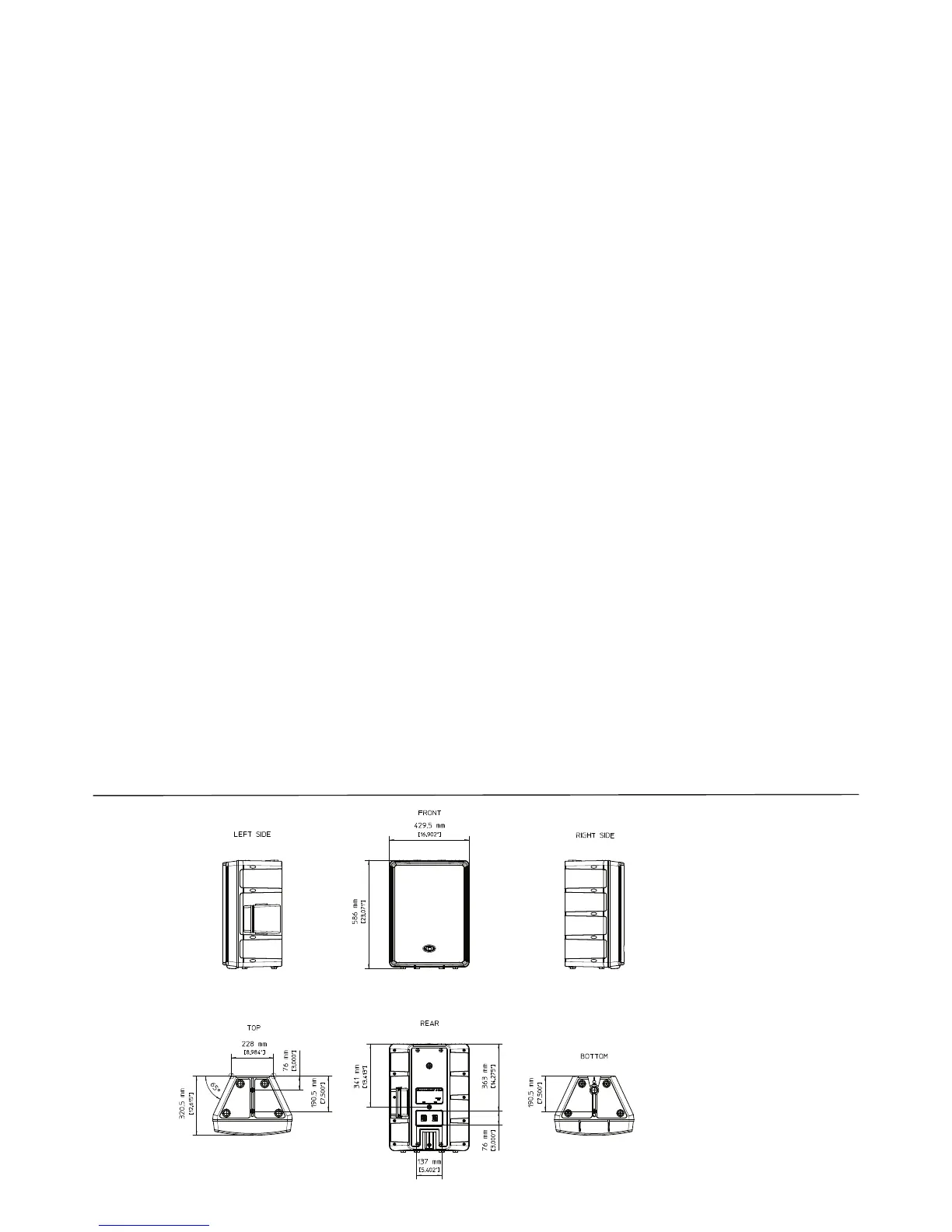

Abmessungen / Dimensions (in mm)
