KH 6777
ein nicht im Lieferumfang enthaltenes S-Video-Kabel,
das im Fachhandel erhältlich ist.
Wenn Sie sich nicht sicher sind, ob der Fernseher S-
Video-fähig ist bzw. über Cinch-Buchsen verfügt, so
prüfen Sie dies anhand der Bedienungsanleitung des
Fernsehers.

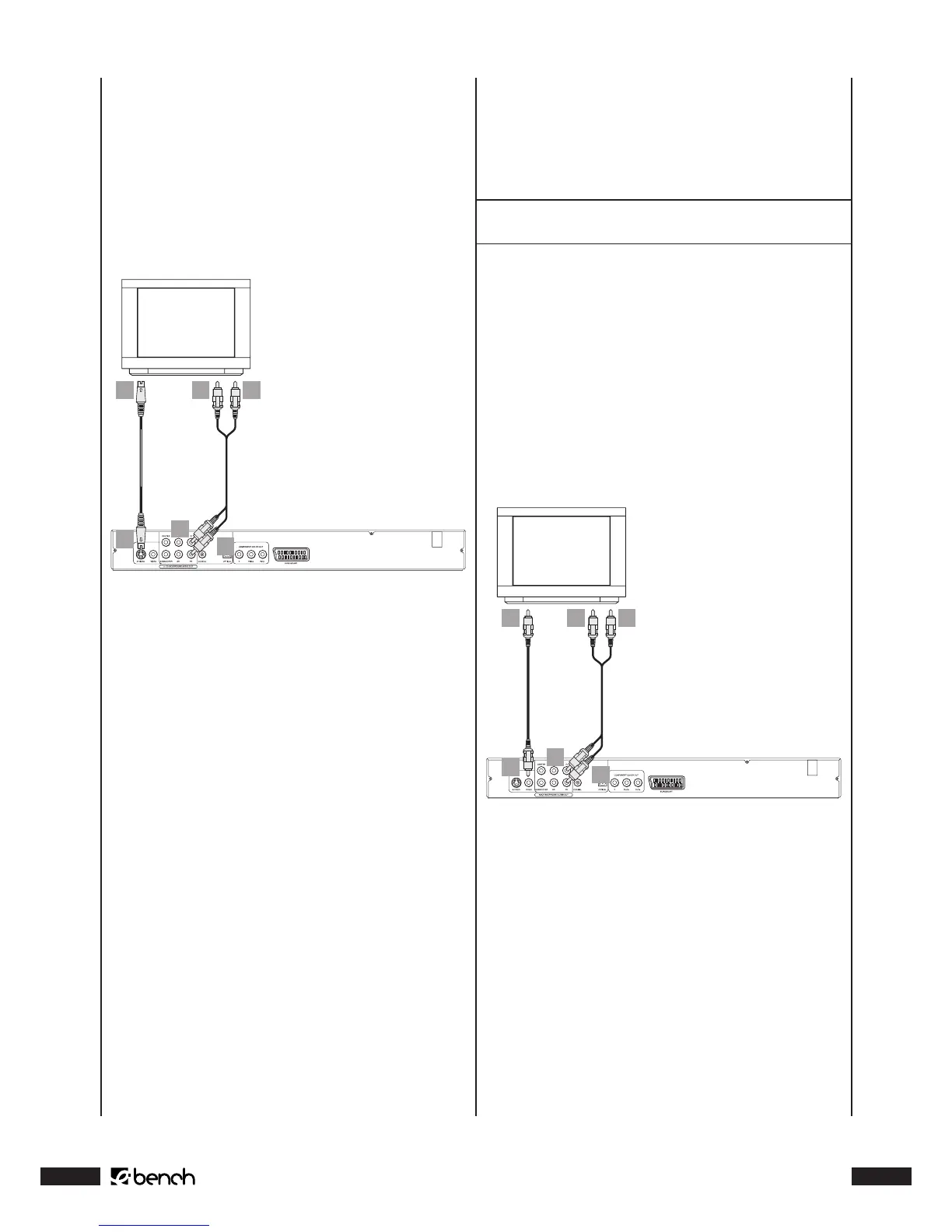

Um den DVD-Player über S-Video an den Fernseher an-
zuschließen ...
1
2 4 6
3
5
1 Stecken Sie das S-Video-Kabel in die mit „S-Video“ be-
schriftete Buchse auf der Rückseite des DVD-Players
ein.
2 Stecken Sie das S-Video-Kabel in die S-Video-Buchse am
Fernseher ein.
3 Stecken Sie den weißen Stecker des im Lieferumfang
enthaltenen Audio/Video-Cinchkabels in die mit „FL“
beschriftete Cinch-Buchse auf der Rückseite des DVD-
Players ein.
4 Stecken Sie dann den weißen Stecker am anderen Ende
des Audio/Video-Cinchkabels in die Audiobuchse für den
linken Kanal am Fernseher ein.
5 Stecken Sie den roten Stecker des Audio/Video-Cinch-
kabels in die mit „FR“ beschriftete Cinch-Buchse auf der
Rückseite des DVD-Players ein.
6 Stecken Sie dann den roten Stecker am anderen Ende
des Audio/Video-Cinchkabels in die Audiobuchse für
den rechten Kanal am Fernseher ein.
7 Stellen Sie den Fernseher auf den AV-Kanal ein, der das
S-Video-Signal wiedergibt. Wenn Sie nicht sicher sind, wie
Sie dies einstellen, so ziehen Sie bitte die Bedienungsan-
leitung des Fernsehers zu Rate.
Prüfen Sie anhand der Bedienungsanleitung des Fernse-
hers außerdem, ob Sie eventuell weitere Einstellungen
am Fernseher vornehmen müssen.
➧
Schauen Sie sich zu diesem Thema auch das Kapitel 11.3.
„Einstellungen: Einstellen des Video-Ausgangs“ an.
.. Anschließen an einen Fernseher über
Videoeingang (Composite Video)
Wenn der Fernseher, an den Sie den DVD-Player anschließen
möchten …
• nicht S-Video-fähig ist und
• nicht über eine Scart-Buchse, jedoch über Cinch-Buchsen
verfügt
… so können Sie den DVD-Player über den Videoeingang
(die sogenannte „Composite Video“-Anschlussvariante) an
den Fernseher anschließen.
Dazu …
1
2 4 6
3
5
1 Stecken Sie den gelben Stecker des im Lieferumfang ent-
haltenen Audio/Video-Cinchkabels in die gelb markierte
„Video“-Buchse auf der Rückseite des DVD-Players ein.
2 Stecken Sie den gelben Stecker am anderen Ende des
Audio/Video-Cinchkabels in die entsprechende Cinch-
Buchse des Fernsehers ein.
3 Stecken Sie den weißen Stecker des Audio/Video-Cinch-
kabels in die mit „FL“ beschriftete Cinch-Buchse auf der
Rückseite des DVD-Players ein.
4 Stecken Sie dann den weißen Stecker am anderen Ende
des Audio/Video-Cinchkabels in die Audiobuchse für den
linken Kanal am Fernseher ein.
