5 Stecken Sie den roten Stecker des Audio/Video-Cinch-
kabels in die mit „FR“ beschriftete Cinch-Buchse auf der
Rückseite des DVD-Players ein.
6 Stecken Sie dann den roten Stecker am anderen Ende
des Audio/Video-Cinchkabels in die Audiobuchse für
den rechten Kanal am Fernseher ein.
7 Prüfen Sie anhand der Bedienungsanleitung des Fern-
sehers, ob Sie eventuell Einstellungen am Fernseher
vornehmen müssen.
➧
Schauen Sie sich zu diesem Thema auch das Kapitel 11.3.
„Einstellen des Video-Ausgangs“ an.
.. Anschließen über Komponentensignal
(YPbPr/Progressive Scan und YUV)
Über die YPbPr-Buchsen des DVD-Players werden die soge-
nannten „Komponentensignale“ ausgegeben. Die Kompo-
nentensignale stehen sowohl in Form von
• sogenannten „YUV“-Signalen (Halbbilder)
als auch in Form von
• sogenannten „YPbPr“-Signalen (Vollbilder/Progressive
Scan) zur Verfügung.
➧
Schauen Sie sich zu diesem Thema das Kapitel 19.
„Glossar/Stichwortverzeichnis“ an.
Hinweis:
Für beide Varianten muss der Fernseher, an den Sie
den DVD-Player anschließen möchten, über zwei un-
belegte Audio-Cinch-Buchsen verfügen.
Die Verkabelung ist für beide Varianten gleich; YPbPr-
Signale für Progressive Scan können jedoch nur dann
genutzt werden, wenn der Fernseher (oder der Video-
Projektor), an den Sie den DVD-Player anschließen
möchten, Progressive Scan-fähig ist.
Wenn Sie sich nicht sicher sind, ob der Fernseher (oder
der Video-Projektor), an den Sie den DVD-Player an-
schließen möchten, Progressive Scan-fähig ist und
über Cinch-Buchsen verfügt, so prüfen Sie dies an-
hand der Bedienungsanleitung des Fernsehers (oder
Video-Projektors).
Für beide Varianten – „YPbPr“ und „YUV“– benötigen Sie …
• das im Lieferumfang enthaltene Audio/Video-Cinchka-
bel
• zwei zusätzliche Cinchkabel; diese erhalten Sie im Fach-
handel

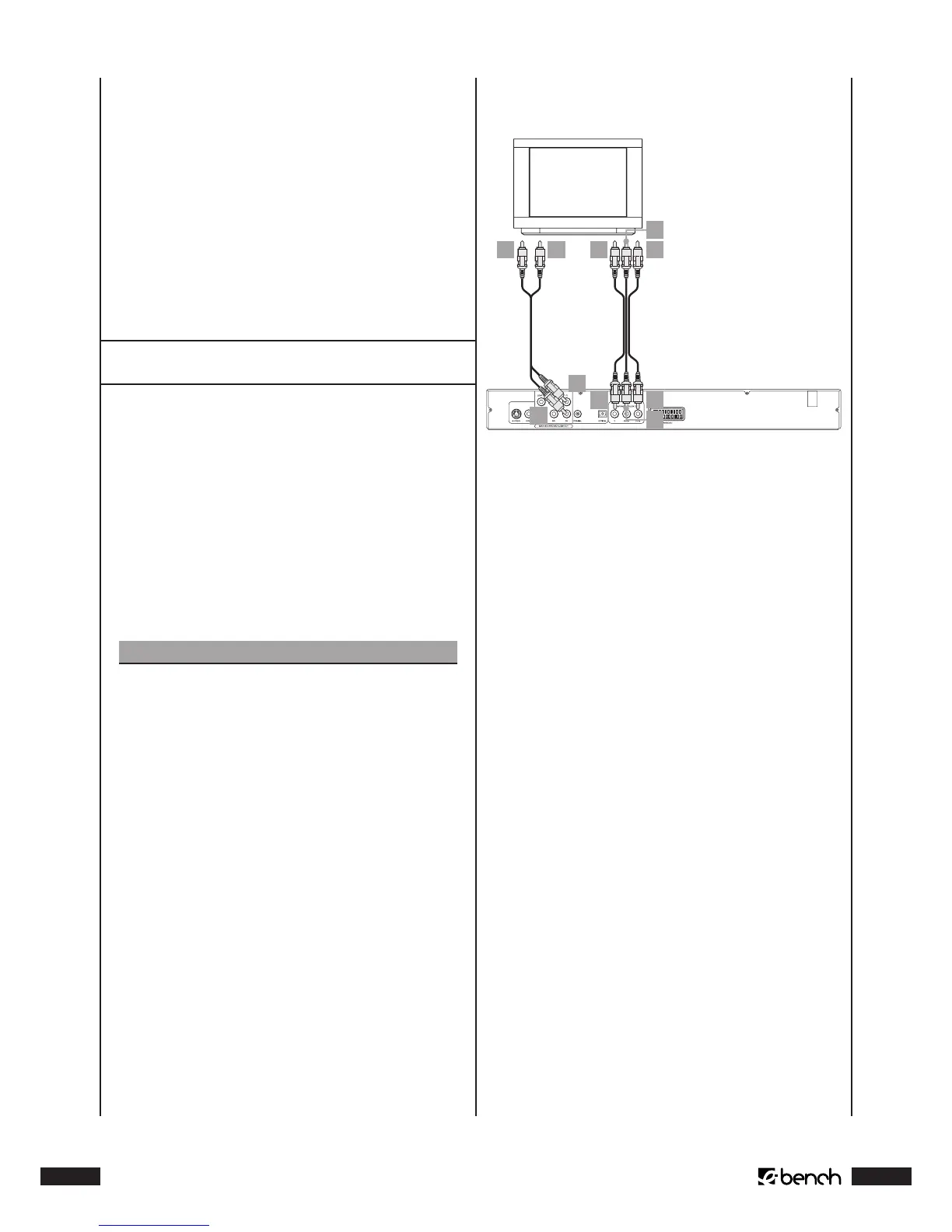

Um den DVD-Player über Komponentensignal anzu-
schließen …
10 8 6 2
4
7
9
5
3
1
1 Auf der Rückseite des DVD-Players nden Sie die drei so-
genannten „Component Colour Out“-Buchsen „Y“, „Pb/Cb“
und „Pr/Cr“. Stecken Sie zunächst den roten Stecker des im
Lieferumfang enthaltenen Audio/Video-Cinchkabels in
die mit „Pr/Cr“ markierte Cinch-Buchse auf der Rückseite
des DVD-Players ein.
2 Stecken Sie den roten Stecker am anderen Ende des
Audio/Video-Cinchkabels in die entsprechende Com-
ponent Video IN-Buchse „Pr/Cr“ am Fernseher ein.
3 Stecken Sie den weißen Stecker des Audio/Video-Cinch-
kabels in die mit „Pb/Cb“ markierte Cinch-Buchse auf der
Rückseite des DVD-Players ein.
4 Stecken Sie den weißen Stecker am anderen Ende des
Audio/Video-Cinchkabels in die entsprechende Compo-
nent Video IN-Buchse „Pb/Cb“ am Fernseher ein.
5 Stecken Sie den gelben Stecker des Audio/Video-Cinch-
kabels in die mit „Y“ markierte Cinchbuchse auf der Rück-
seite des DVD-Players ein.
6 Stecken Sie den gelben Stecker des Audio/Video-Cinch-
kabels in die entsprechende Component Video IN-Buchse
„Y“ am Fernseher ein.
7 Nehmen Sie die beiden zusätzlichen Cinchkabel zur Hand
und stecken Sie den weißen Stecker des Cinchkabels in
die mit „FL“ beschriftete Cinch-Buchse auf der Rückseite
des DVD-Players ein.
8 Stecken Sie dann den weißen Stecker am anderen Ende
des Cinchkabels in die Audiobuchse für den linken Kanal
am Fernseher ein.
