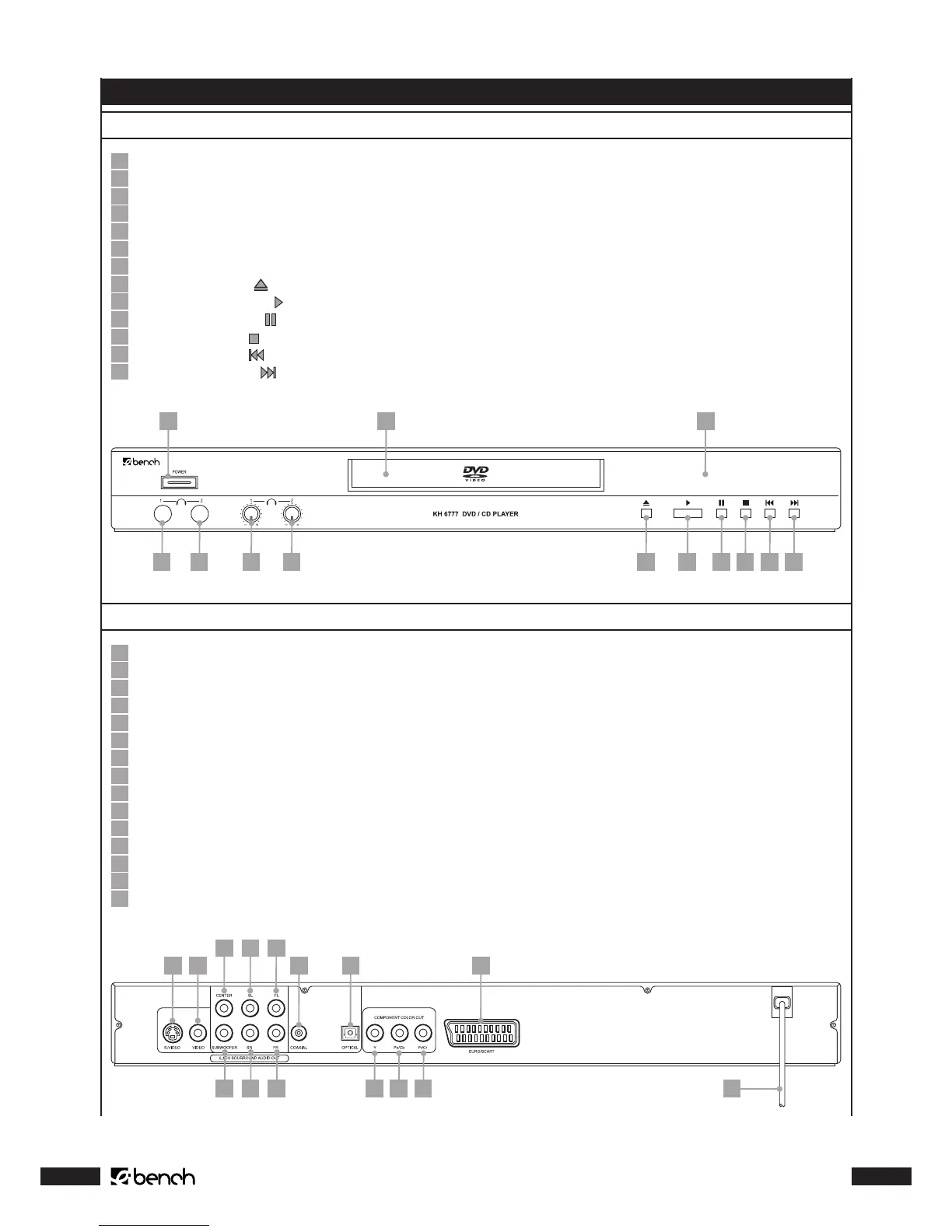

4. Elementi di comando, display e collegamenti ...
.. ... sull’apparecchio
Vano disco
Display
Tasto “Power”
Presa per cue 1
Presa per cue 2
Regolazione volume per presa per cue 1
Regolazione volume per Presa per cua 2
Tasto “Open/Close”
Tasto “Play” (riproduci)
Tasto “Pause” (pausa)
Tasto “Stop” (stop)
Tasto “Skip avanti”
Tasto “Skip indietro“
.. … sul lato posteriore dell’apparecchio
Presa “S-Video“
Presa “Video“
Presa cinch “Center” (centrale)
Presa cinch “SL“ (altoparlante sinistro)
Presa cinch “FL“ (altoparlante frontale sinistro)
Presa cinch “Subwoofer“
Presa cinch “SR“ (altoparlante destro)
Presa cinch “FR“ (altoparlante frontale destro)
Presa “Coaxial“ (coassiale)
Presa “Optical“ (ottico)
Presa “Y“
Presa Pb/Cb
Presa Pr/Cr
Presa “Euro Scart“
Cavo di alimentazione
4 5 6 7
3 1
8 9 10 11 12
2
13
1 2
6 7 8
3 4 5
9 10
11 12 13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
