fornecimento, que pode ser comprado no comércio
especializado.
Se não estiver seguro que o aparelho de televisão é
capaz de S-Video, respect., dispõe de plugues Cinch,
verique isto com base no manual de instruções do
aparelho de televisão.

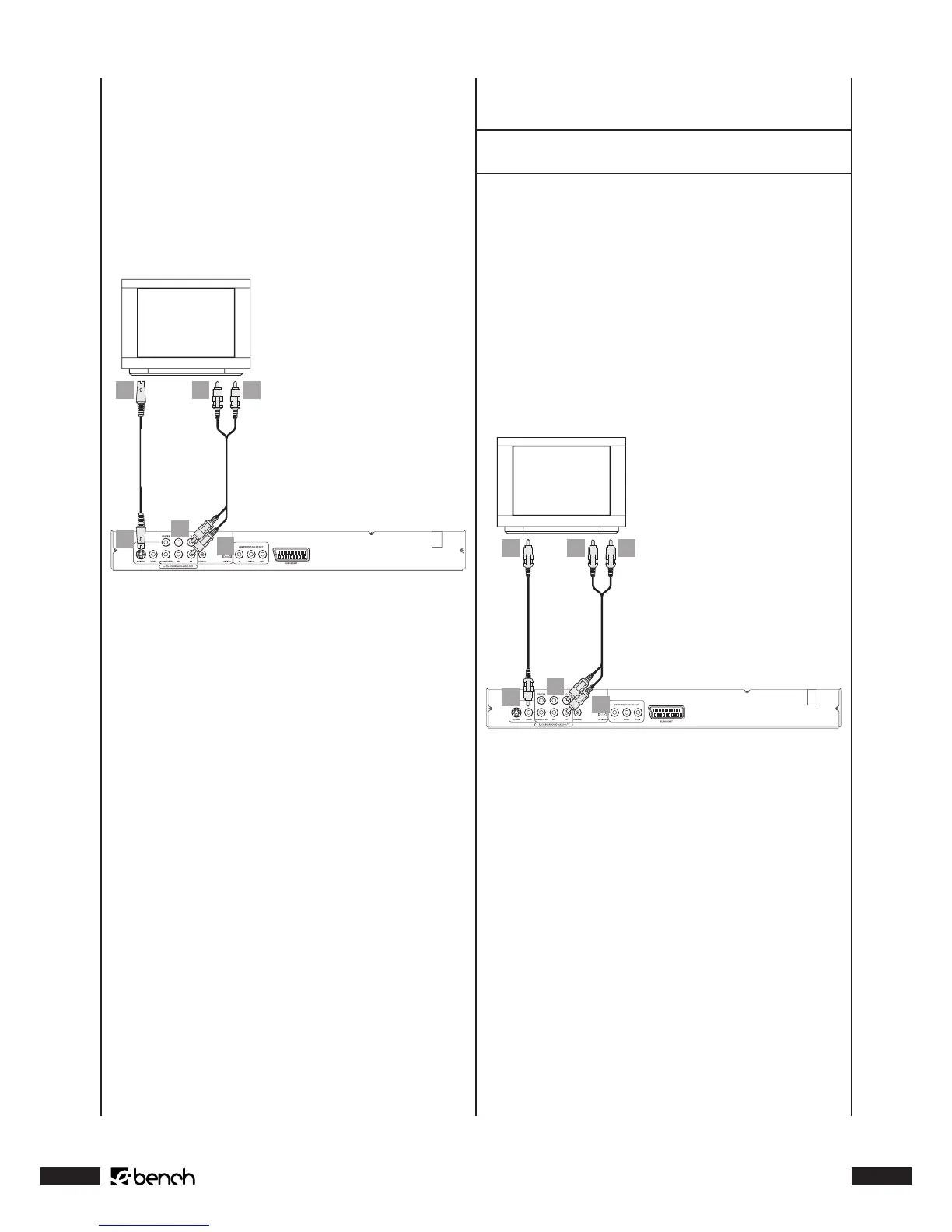

Para conectar o DVD-Player através de S-Video num
aparelho de televisão …
1
2 4 6
3
5
1 Insira o cabo de S-Video no plugue legendado com “S-
Video“ no lado traseiro do DVD-Player.
2 Insira o cabo de S-Video no plugue de S-Video no apare-
lho de televisão.
3 Insira a cha branca do cabo Cinch de áudio/vídeo
incluido no âmbito do fornecimento no plugue Cinch
legendado com “FL“ do lado traseiro do DVD-Player.
4 Insira, então, a cha branca, na outra extremidade do
cabo Cinch de áudio/vídeo, no plugue de áudio para o
canal esquerdo do aparelho de televisão.
5 Insira a cha vermelha do cabo Cinch de áudio/vídeo no
plugue Cinch legendado com “FR“ do lado traseiro do
DVD-Player.
6 Insira, então, a cha vermelha, na outra extremidade do
cabo Cinch de áudio/vídeo, no plugue de áudio para o
canal direito do aparelho de televisão.
7 Coloque o aparelho de televisão no canal AV, que repro-
duz o sinal de S-Video. Se não estiver seguro de como
proceder para ajustar, verique isto com base no manual
de intruções do aparelho de televisão.
Verique, para além disso, baseado no manual de instru-
ções, se deve realizar eventualmente outros ajustes no
aparelho de televisão.
➧
Leia sobre este assunto também no capítulo 11.3. “Ajustar
a saida de vídeo“.
.. Conectar num aparelho de televisão
através da entrada de vídeo (Composite Video)
Quando o aparelho de televisão no qual quizer conectar o
DVD-Player …
• não é capaz de S-Video e
• não dispõe de um plugue Scart, dispondo entretanto de
plugues Cinch …
… poderá conectar o DVD-Player no aparelho de televisão
através da entrada de vídeo (a denominada variante de co-
nexão “Composite Video“).
Para disso ...
1
2 4 6
3
5
1 Insira a cha amarela do cabo Cinch de áudio/vídeo in-
cluido no âmbito do fornecimento no plugue amarelo
marcado “Video“ do lado traseiro do DVD-Player.
2 Insira a cha amarela na outra extremidade do cabo Cin-
ch de áudio/vídeo no plugue Cinch correspondente do
aparelho de televisão.
3 Insira a cha branca do cabo Cinch de áudio/vídeo no
plugue Cinch legendado com “FL“ do lado traseiro do
DVD-Player.
4 Insira, então, a cha branca, na outra extremidade do
cabo Cinch de áudio/vídeo, no plugue de áudio para o
canal esquerdo do aparelho de televisão.
5 Insira a cha vermelha do cabo Cinch de áudio/vídeo no
plugue Cinch legendado com “FR“ do lado traseiro do
DVD-Player.
